Описание

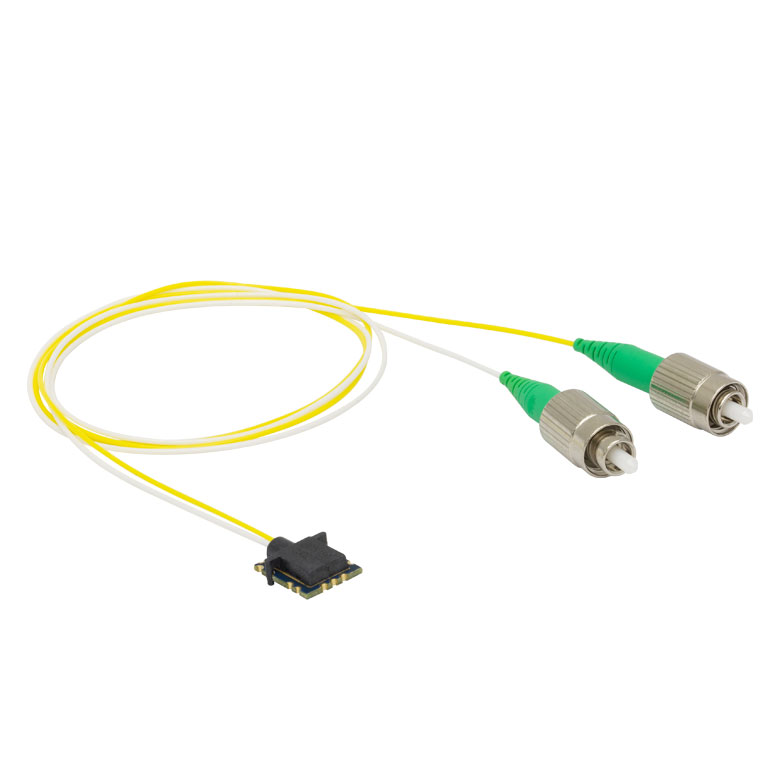

Компактный балансный детектор BDX1CA состоит из двух согласованных фотодиодов, включённых по балансной схеме, и малошумящего усилителя. Выходной сигнал пропорционален разности мощностей на двух входах, что позволяет вычитать общий шум лазера (амплитудные флуктуации) и выделять малые сигнальные изменения на фоне мощного «постоянного» излучения.
Ширина полосы пропускания — 5 ГГц, рабочий диапазон — 980–1650 нм, входы оснащены волоконными разъёмами FC/APC. Такая комбинация характеристик рассчитана на работу в телекоммуникационном диапазоне и на измерение быстрых процессов, например когерентного приёма, гетеродинного детектирования и балансных схем интерферометров.
Волоконные входы упрощают подключение к волоконным интерферометрам и ответвителям, а компактный корпус даёт возможность установки на оптическую плиту или на стержень. Для достижения оптимальных параметров необходимо выравнивать мощности на плечах и проверять подавление синфазного шума.
Во избежание повреждения детектора не допускайте превышения допустимой оптической мощности на входах и используйте аттенюаторы там, где излучение сильное.
Производитель — Thorlabs, один из ведущих мировых разработчиков и изготовителей компонентов для фотоники, лазерной техники и оптического приборостроения (компания основана в 1989 году, головной офис — Ньютон, штат Нью-Джерси, США). Единая система крепёжных стандартов и обширный каталог совместимых изделий позволяют собирать как простые учебные схемы, так и сложные исследовательские комплексы.
Обратите внимание на исполнение изделия BDX1CA: многие позиции Thorlabs выпускаются в дюймовом и метрическом вариантах, отличающихся резьбой и размерами. Выбор нужного исполнения заранее избавит от необходимости докупать переходники и переделывать крепления.
Характеристики
- Артикул: BDX1CA
- Производитель: Thorlabs
- Тип изделия: Компактный балансный детектор
- Ширина полосы: 5 ГГц
- Рабочий диапазон: 980 - 1650 нм
- FC/APC разъемы
- Входные разъёмы: FC/APC
Отрасли применения
- Когерентная оптическая связь: приём и анализ фазомодулированных сигналов.
- Оптическая когерентная томография и интерферометрия: балансное детектирование.
- Квантовая оптика и метрология: измерения малых сигналов и шума.
- Лидары и датчики: гетеродинный приём.
