Описание

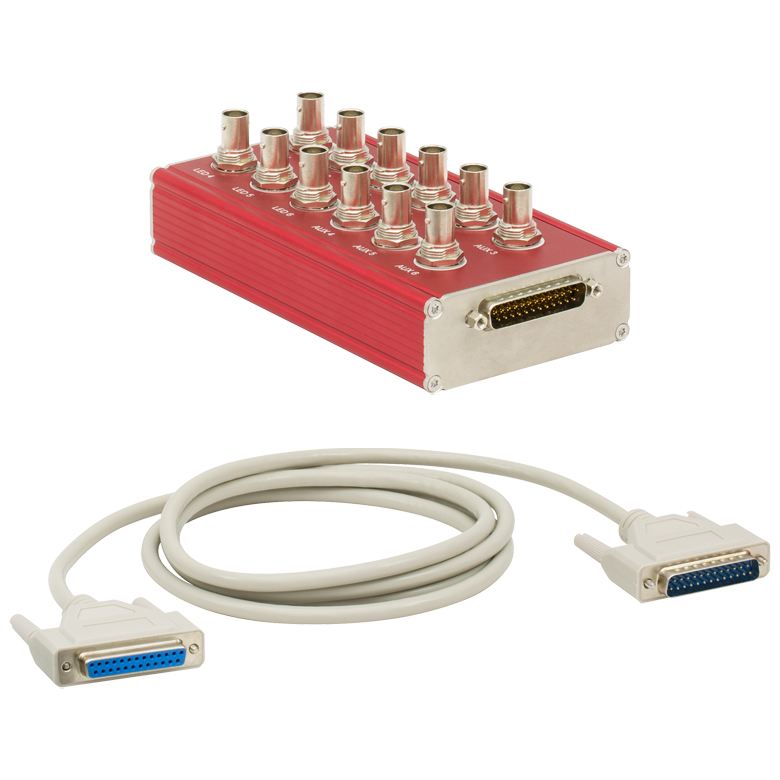

BBC1 — коммутационный (breakout) бокс Thorlabs для многоволновых светодиодных источников Chrolis™. Он подключается к источнику через разъём DSUB25 входящим в комплект кабелем и выводит сигналы управления на 12 BNC-разъёмов. Шесть каналов LED 1–LED 6 позволяют напрямую модулировать каждый из шести светодиодов источника внешним ТТЛ-сигналом, а шесть каналов AUX 1–AUX 6 настраиваются в программе Chrolis как входы или выходы.
Каналы AUX используются для синхронизации источника с камерами, затворами и другими устройствами: они могут выдавать триггерные импульсы, запускать импульсы любого светодиода и связываться друг с другом, чтобы по входному триггеру включать светодиод с заданной задержкой. Типичное время нарастания и спада при внешней ТТЛ-модуляции — 2 мкс, задержка срабатывания — около 1 мкс. Входы LED имеют сопротивление 2 кОм с внутренней подтяжкой к 5 В, AUX-разъёмы — 50 Ом. Бокс превращает Chrolis в полноценный элемент синхронизированной экспериментальной установки.
Характеристики
- Тип: коммутационный бокс BNC для источников Chrolis™
- Подключение к источнику: разъём DSUB25, кабель в комплекте
- Разъёмы: 12 × BNC (6 LED + 6 AUX)
- Каналы LED 1–6: прямая внешняя ТТЛ-модуляция светодиодов
- Каналы AUX 1–6: вход или выход, настраиваются программно
- Уровни ТТЛ: низкий 0–0,8 В, высокий 2,0–5,0 В; максимум 5 В
- Входное сопротивление: LED — 2 кОм с подтяжкой к 5 В; AUX — 50 Ом
- Время нарастания/спада (10–90%): 2 мкс
- Типичная задержка триггера: 1 мкс
- Выход AUX: ТТЛ-уровень
Отрасли применения
- Флуоресцентная микроскопия: синхронизация экспозиции камеры и импульсов освещения
- Оптогенетика: точная временная стимуляция нейронов светом разных длин волн
- Биофотоника: многоканальные эксперименты с переключением длин волн
- Лабораторная автоматизация: интеграция источника с генераторами сигналов и DAQ-системами
