Описание

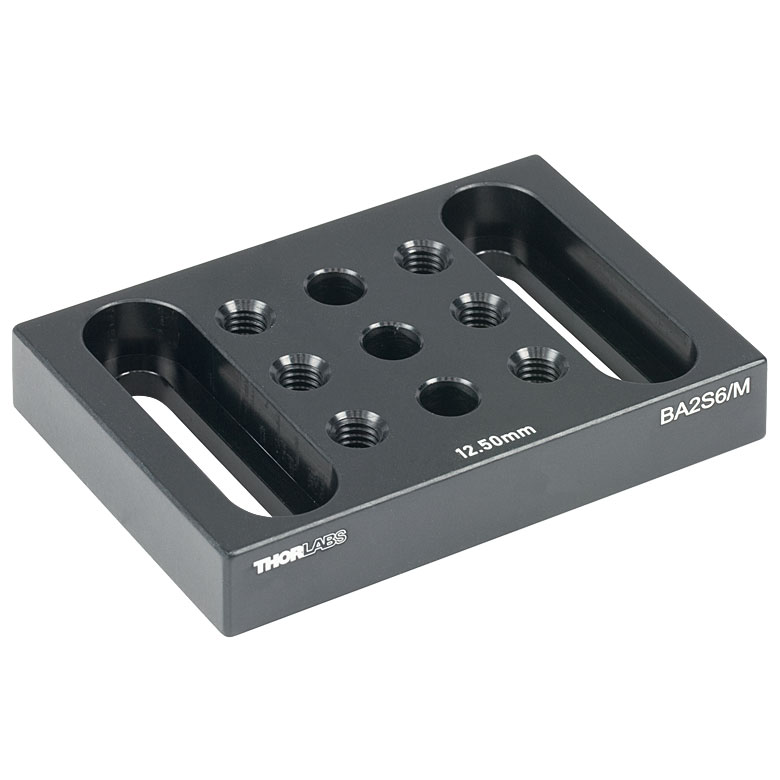

Метрическая проставка Thorlabs BA2S6/M поднимает установленный узел на 12,5 мм и создаёт жёсткую монтажную площадку размером 50 × 75 мм. Деталь изготовлена из механически обработанного алюминиевого сплава с чёрным анодированием, которое защищает поверхность и уменьшает нежелательные отражения рядом с оптическим трактом. Раззенкованные отверстия и параллельные продольные пазы позволяют совмещать плиту с сеткой отверстий стола и смещать оборудование до окончательной затяжки крепежа.
В отличие от юстировочного транслятора разделительная плита не добавляет подвижных соединений, поэтому подходит для участков, где важны стабильность и воспроизводимая базовая высота. Её можно использовать под камерой, держателем, источником, позиционером или небольшим оптическим модулем. Перед установкой контактные поверхности очищают от частиц и проверяют на отсутствие заусенцев: даже небольшое загрязнение вызывает наклон верхней детали. Винты затягивают равномерно, не превышая допустимый момент и контролируя, чтобы их головки полностью вошли в выборки и не мешали следующему уровню сборки. Плита позволяет комбинировать несколько проставок для получения нужной высоты, но число интерфейсов лучше минимизировать ради жёсткости. После сборки проверяют отсутствие качания и повторно контролируют положение оптической оси. Чёрная поверхность не является абсолютным поглотителем мощного лазера, поэтому случайный пучок должен попадать в специальную ловушку.
Характеристики
- Тип: высотная проставка.
- Размер площадки: 50 × 75 мм.
- Толщина: 12,5 мм.
- Исполнение: метрическое.
- Материал: алюминиевый сплав.
- Покрытие: чёрное анодирование.
- Крепление: раззенкованные отверстия.
- Регулировка положения: параллельные продольные пазы.
Отрасли применения
- Лазерные лабораторные стенды.
- Оптомеханические прототипы.
- Крепление камер и датчиков.
- Согласование высоты платформ.
- Промышленные калибровочные установки.
