B75120A - Оптическая плита Nexus, размеры: 750 мм x 1200 мм x 60 мм, отверстия: M6 x 1.0, Thorlabs

Описание

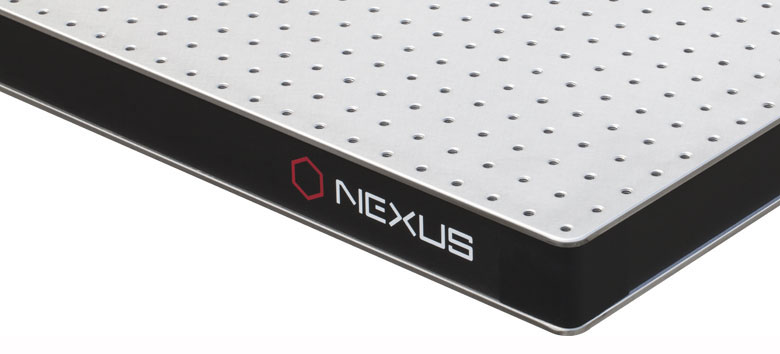

Оптическая плита B75120A — жёсткое основание для сборки оптических установок, размеры плиты: 750 мм x 1200 мм x 60 мм. Плита имеет многослойную конструкцию: две жёсткие пластины из нержавеющей стали и лёгкий сотовый сердечник между ними. Такая «сэндвич»-схема обеспечивает высокую изгибную жёсткость при небольшом весе и гасит колебания, передающиеся от здания, приборов и воздуха.

Плита серии Nexus отличается оптимизированным демпфированием: специальные демпфирующие элементы внутри плиты быстро подавляют резонансы и сокращают время затухания колебаний после механического воздействия.

Крепёжные отверстия на плите: M6 x 1.0, с шагом 25 мм (по стандарту оптических столов). Сетка отверстий позволяет быстро устанавливать держатели, стержни, зеркала, детекторы и лазеры в нужных точках и перестраивать схему без сверления и специального инструмента. Поверхность плиты шлифуется, что даёт высокую плоскостность; обработанные торцы и боковые поверхности защищены от коррозии.

Плиту используют как компактный оптический стол на лабораторной столешнице, как площадку для отдельного модуля установки или как основание для интерферометра и стенда. Крупные модели устанавливают на виброопоры, обеспечивая дополнительную изоляцию от вибраций пола. При работе с тяжёлыми плитами соблюдайте технику безопасности, применяйте ручки для подъёма и подъёмное оборудование.

Компания Thorlabs, основанная в 1989 году и расположенная в городе Ньютон (штат Нью-Джерси, США), относится к числу крупнейших мировых производителей фотонных и оптомеханических компонентов. Каталог производителя охватывает тысячи позиций: от простейшего крепежа и оптических элементов до лазеров, детекторов, камер и прецизионных систем позиционирования, поэтому изделия Thorlabs легко комбинируются друг с другом в единую установку без переходников «на месте».

Артикул B75120A однозначно определяет позицию в каталоге Thorlabs. При проектировании установки полезно заранее проверить тип и шаг резьбы, габариты и требуемые аксессуары по технической документации: это позволяет избежать переделок и подобрать всё необходимое за один заказ.

Характеристики

• Артикул: B75120A
• Производитель: Thorlabs
• Тип изделия: Оптическая плита Nexus
• Размеры: 750 мм x 1200 мм x 60 мм
• Отверстия: M6 x 1.0
• Конструкция: сэндвич из нержавеющей стали с сотовым сердечником
• Шаг отверстий: 25 мм

Отрасли применения

• Оптические и лазерные лаборатории: рабочие столы и модули для сборки установок.
• Интерферометрия и метрология: стабильные основания для прецизионных измерений.
• Микроскопия: основа для самодельных и модульных микроскопов.
• Квантовая оптика и спектроскопия: стенды с высокой механической стабильностью.
• Промышленные испытательные стенды: платформы для контроля оптических приборов.
• Образование: учебные оптические практикумы.
