Описание

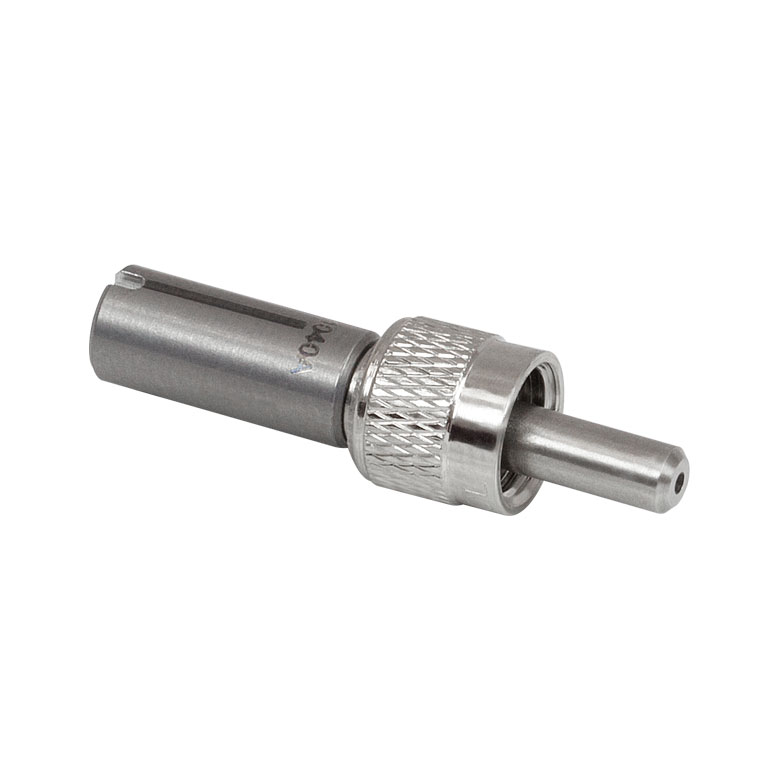

Разъём SMA905 B11040A — заготовка оптического разъёма для многомодового волокна, которая используется с универсальной насадкой для волокон без покрытия BFT1. Он рассчитан на волокно с диаметром отверстия (канала) 1040 мкм и оснащён стальным наконечником. Такой разъём даёт возможность самостоятельно изготавливать патч-корды нужной длины и с нужными параметрами, не заказывая готовый кабель.
Разъёмы типа SMA905 отличаются резьбовым соединением и часто применяются с толстыми многомодовыми волокнами в спектроскопии и доставке мощного излучения. FC/PC — широко распространённый резьбовой разъём с ключом и торцом с физическим контактом, а LC/PC — компактный защёлкивающийся разъём с наконечником Ø1.25 мм. Выбор типа определяется совместимостью с оборудованием: приёмниками, источниками и соединителями.
Наконечник из керамики (диоксид циркония) обеспечивает высокую точность отверстия, устойчивость к износу и малые потери, а стальной наконечник прочнее и лучше подходит для работы с мощным излучением и многократными подключениями. Диаметр канала подбирается под диаметр оболочки волокна, чтобы оно фиксировалось без люфта и было надёжно приклеено эпоксидным компаундом.
Монтаж разъёма включает зачистку волокна, введение в канал с клеем, термоотверждение, скол и полировку торца. Для качественного результата необходимы расходные материалы и оснастка (наборы для монтажа и полировальные круги), а также чистота рабочего места.
Изделие выпускается компанией Thorlabs, основанной в 1989 году: производитель известен широким каталогом компонентов для фотоники — от стержней, держателей и оптических плит до лазерных диодов, фотодетекторов и камер. Совместимость деталей внутри каталога, единые стандарты резьбы и подробная техническая документация делают продукцию удобной для длительной эксплуатации и модернизации установок.
Перед заказом рекомендуется сверить актуальные технические данные, комплектацию и совместимость с уже имеющимся оборудованием по документации производителя, поскольку отдельные параметры изделий Thorlabs могут уточняться от ревизии к ревизии. Артикул B11040A позволяет однозначно идентифицировать позицию в каталоге и при обращении в техническую поддержку.
Характеристики
- Артикул: B11040A
- Производитель: Thorlabs
- Тип изделия: SMA905 разъем для многомодового волокна
- Диаметр канала: Ø1040 мкм
- Стальной наконечник
- Для разъемов BFT1
- Наконечник: стальной
Отрасли применения
- Волоконная оптика и телекоммуникации: изготовление патч-кордов нужной длины.
- Спектроскопия: волоконные линии для подвода излучения к образцам и спектрометрам.
- Лазерная техника: сборка волоконных линий доставки излучения.
- Медицинская фотоника: волоконные зонды и световоды.
- Научные лаборатории: быстрое изготовление специализированных волоконных сборок.
