Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
датчики |
|
Диапазон измерения
|
200 мм, по оси Z |
|
Выходная мощность (мВт)
|
10 мВт |
|
Артикул
|
APR7400 |
|
Интерфейс
|
Ethernet 1000Base-T , Ethernet 100Base-TX |
|
Вес
|
0,84 кг |
|
Длина волны (нм)
|
405 |
|
Габаритные размеры
|
190 × 93 × 48 мм |
|
Рабочее расстояние
|
400 мм |
|
Отрасли применения
|
для промышленности |
|
Рабочая температура
|
0-45 °C |

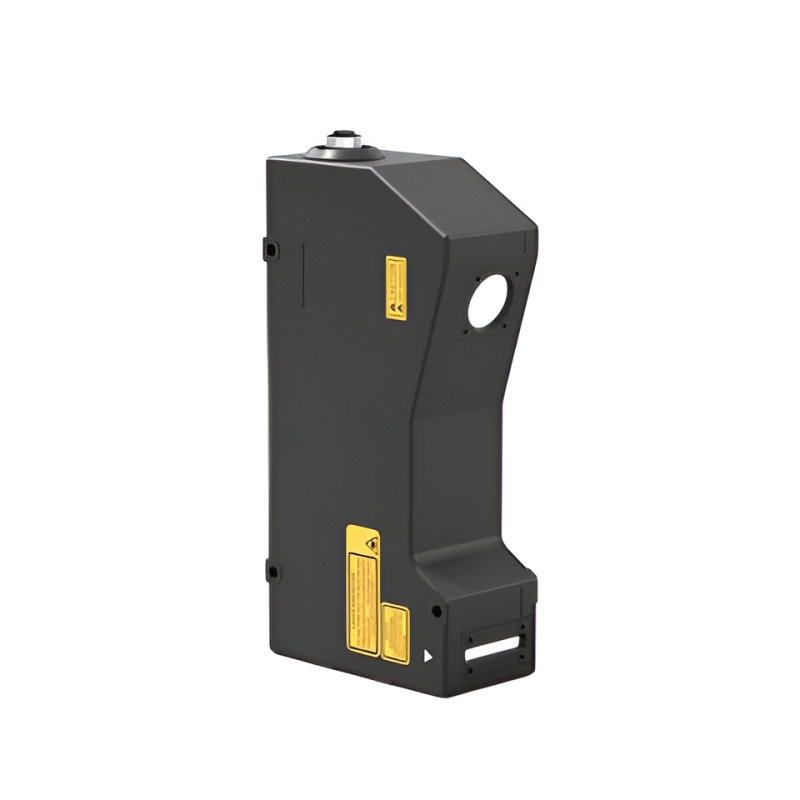

APR7400 — промышленный 3D лазерный профилировщик серии APR для бесконтактного измерения профиля, высоты, формы и положения объектов. Модель подходит для задач, где требуется высокая точность, увеличенный диапазон по оси Z и стабильная работа в автоматизированных системах контроля.
Профилировщик работает на базовом расстоянии 400 мм, обеспечивает диапазон измерения по оси Z 200 мм и ширину измерения по оси X от 180 до 280 мм. До 3200 точек профиля по оси X, повторяемость по оси Z 5 мкм и скорость сканирования до 10 000 Гц позволяют использовать APR7400 для точного контроля геометрии, кромок, пазов, выступов и перепадов поверхности.
Модель поддерживает интерфейс Ethernet, энкодер и 8 программируемых входов/выходов, что упрощает интеграцию в системы машинного зрения и промышленной автоматизации. Защита IP67 обеспечивает надёжную работу в производственных условиях.
Области применения:
- контроль профиля и геометрии деталей;
- измерение высоты, перепадов и формы поверхности;
- контроль кромок, пазов, канавок и выступов;
- проверка положения и смещения объектов;
- контроль качества обработки и сборки;
- обнаружение дефектов формы и отклонений размеров;
- применение в машиностроении, электронике, металлообработке и автоматизированных линиях контроля.
Преимущества:
- высокая точность и стабильная повторяемость измерений;
- диапазон по оси Z до 200 мм;
- до 3200 точек профиля по оси X;
- скорость сканирования до 10 000 Гц;
- синий лазер 405 нм для точного контроля различных поверхностей;
- удобная интеграция в системы автоматизации;
- поддержка Ethernet, энкодера и программируемых I/O;
- промышленное исполнение со степенью защиты IP67.
Технические характеристики:
|
Технические характеристики |
Значение |
|
Рабочее расстояние |
400 мм |
|
Диапазон измерения по оси Z |
200 мм |
|
Ширина измерения по оси X, ближняя граница |
180 мм |
|
Ширина измерения по оси X на базовом расстоянии |
220 мм |
|
Ширина измерения по оси X, дальняя граница |
280 мм |
|
Длина волны источника света |
405 нм |
|
Класс лазера |
2M |
|
Выходная мощность лазера |
10 мВт |
|
Повторяемость по оси Z |
5 мкм |
|
Повторяемость по оси X |
20 мкм |
|
Линейность по оси Z |
±0,02% |
|
Интервал данных профиля по оси Z |
90 мкм |
|
Интервал данных профиля по оси X |
90 мкм |
|
Количество точек профиля по оси X |
3200 |
|
Скорость сканирования |
1250–10 000 Гц |
|
Температурная характеристика |
0,01 %/°C |
|
Интерфейс I/O |
8 программируемых входов, 8 программируемых выходов |
|
Интерфейс передачи данных |
1 × Ethernet 100Base-TX / 1000Base-T |
|
Интерфейс энкодера |
однополярный и дифференциальный |
|
Рабочая температура |
0…+45 °C |
|
Температура хранения |
−20…+70 °C |
|
Рабочая влажность |
35–85% без конденсации |
|
Ударопрочность |
50G / 3 мс по каждой оси |
|
Виброустойчивость |
10G, 10–500 Гц |
|
Степень защиты |
IP67 |
|
Габариты |
190 × 93 × 48 мм |
|
Масса |
840 г |
