Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
датчики |
|
Диапазон измерения
|
-167...83 мм, по оси Z |
|
Выходная мощность (мВт)
|
50 мВт |
|
Артикул
|
APR7300 |
|
Интерфейс
|
Ethernet 1000Base-T , Ethernet 100Base-TX |
|
Вес
|
1,145 кг |
|
Длина волны (нм)
|
450 |
|
Габаритные размеры
|
192 × 105 × 59 мм |
|
Рабочее расстояние
|
300 мм |
|
Отрасли применения
|
для промышленности |
|
Рабочая температура
|
0-45 °C |

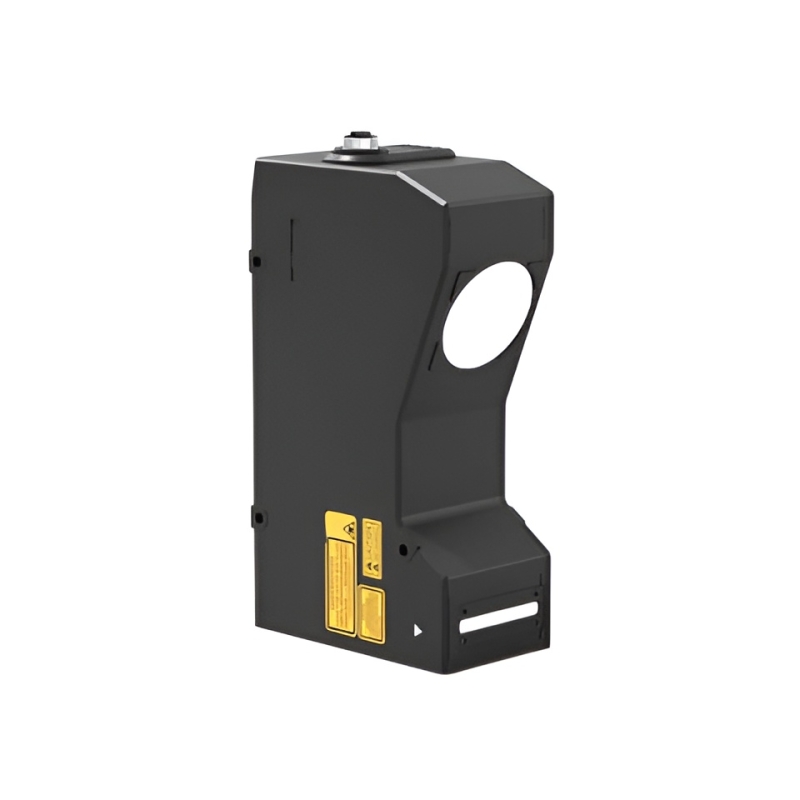

APR7300 — промышленный 3D лазерный профилировщик серии APR для бесконтактного измерения профиля, геометрии, высоты и положения объектов. Модель подходит для задач, где требуется широкий диапазон измерения по оси Z, высокая плотность профиля и стабильная работа в автоматизированных системах контроля.
Профилировщик работает на базовом расстоянии 300 мм и обеспечивает диапазон измерения по оси Z +83 / −167 мм при полном диапазоне 250 мм. Ширина измерения по оси X составляет от 175 до 350 мм, а количество точек профиля достигает 3200, что позволяет точно контролировать форму поверхности, кромки, пазы, выступы и высотные перепады.
APR7300 поддерживает интерфейс Ethernet, энкодер и 8 программируемых входов/выходов, что упрощает интеграцию в системы машинного зрения и промышленной автоматизации. Корпус со степенью защиты IP67 обеспечивает надёжную работу в производственных условиях.
Области применения:
- контроль профиля и геометрии деталей;
- измерение высоты, перепадов и формы поверхности;
- контроль кромок, пазов, выступов и переходов;
- проверка положения и смещения объектов;
- измерение рельефных и ступенчатых поверхностей;
- обнаружение дефектов формы и отклонений обработки;
- применение в машиностроении, металлообработке, электронике, автоматизированных линиях контроля и сборки.
Преимущества:
- широкий диапазон измерения по оси Z;
- высокая информативность профиля — до 3200 точек;
- стабильная точность и повторяемость измерений;
- удобная интеграция в автоматизированные системы;
- поддержка Ethernet, энкодера и программируемых I/O;
- промышленное исполнение со степенью защиты IP67;
- надежная работа в сложных производственных условиях.
Технические характеристики:
|
Технические характеристики |
Значение |
|
Рабочее расстояние |
300 мм |
|
Диапазон измерения по оси Z |
+83 мм / −167 мм |
|
Ширина измерения по оси X, ближняя граница |
175 мм |
|
Ширина измерения по оси X на базовом расстоянии |
230 мм |
|
Ширина измерения по оси X, дальняя граница |
350 мм |
|
Длина волны источника света |
450 нм |
|
Класс лазера |
3R |
|
Выходная мощность лазера |
50 мВт |
|
Повторяемость по оси Z |
8 мкм |
|
Повторяемость по оси X |
45 мкм |
|
Линейность по оси Z |
±0,05% |
|
Интервал контурных данных по оси Z |
100 мкм |
|
Интервал контурных данных по оси X |
100 мкм |
|
Количество точек профиля по оси X |
3200 |
|
Скорость сканирования |
1000–4000 Гц |
|
Температурная характеристика |
0,01%/°C |
|
Интерфейс I/O |
8 программируемых входов, 8 программируемых выходов |
|
Интерфейс энкодера |
однополярный и дифференциальный |
|
Сетевой интерфейс |
1 × Ethernet 100Base-TX / 1000Base-T; |
|
Рабочая температура |
0…+45 °C |
|
Температура хранения |
−20…+70 °C |
|
Рабочая влажность |
35–85% без конденсации |
|
Ударная нагрузка |
50G / 3 мс по каждой оси |
|
Вибрация |
10G (10–500 Гц) |
|
Степень защиты |
IP67 |
|
Габариты |
192 × 105 × 59 мм |
|
Масса |
1145 г |
