Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
датчики |
|
Диапазон измерения
|
12 мм, по оси Z |
|
Выходная мощность (мВт)
|
10 мВт |
|
Артикул
|
APR7080 |
|
Интерфейс
|
RS232, Ethernet 1000Base-T , Ethernet 100Base-TX |
|
Вес
|
0,73 кг |
|
Длина волны (нм)
|
405 |
|
Габаритные размеры
|
144 × 93 × 48 мм |
|
Рабочее расстояние
|
80 мм |
|
Отрасли применения
|
для промышленности |
|
Рабочая температура
|
0-45 °C |

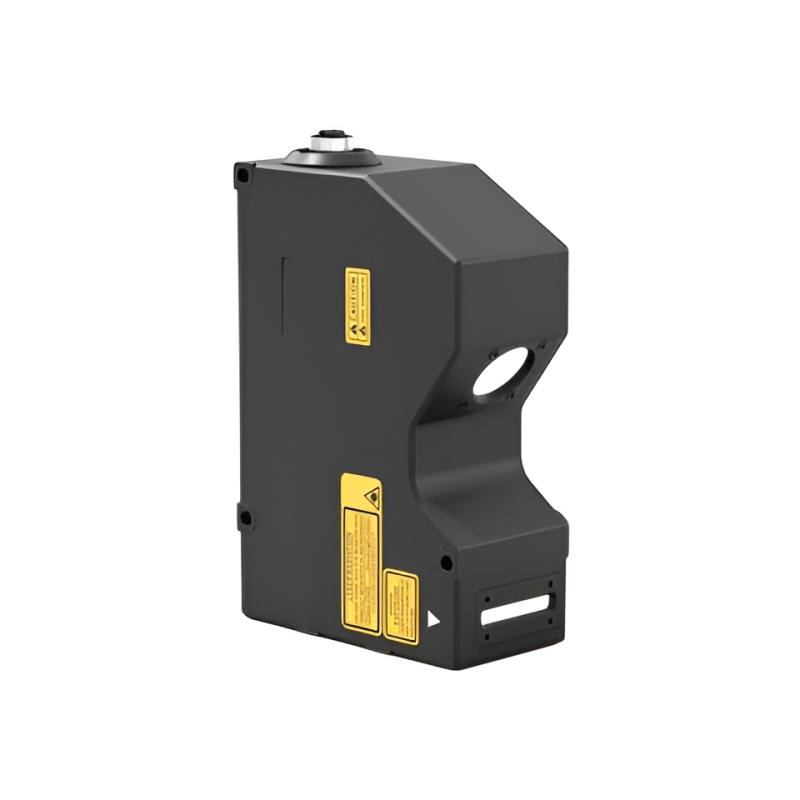

APR7080 — это высокоточный компактный 3D лазерный профилировщик серии APR, разработанный для задач микрометрического контроля в промышленности, где требуется максимальная детализация и стабильность измерений. Модель ориентирована на работу с небольшими объектами и сложными поверхностями, обеспечивая высокое разрешение при высокой скорости сканирования.
Устройство использует синий лазер с длиной волны 405 нм, что позволяет эффективно работать с различными типами материалов, включая темные, блестящие и сложные по отражающим свойствам поверхности. Благодаря высокой плотности точек профиля и минимальному шагу измерений достигается точное построение 3D-профиля даже мелких элементов.
APR7080 способен одновременно формировать 2D и 3D данные, что делает его универсальным инструментом для задач позиционирования, измерения геометрии, контроля формы и автоматической инспекции. Высокая скорость сканирования (до 10 000 Гц) обеспечивает работу в составе производственных линий без потери точности.
Профилировщик легко интегрируется в автоматизированные системы благодаря широкому набору интерфейсов, включая Ethernet и RS232, а также поддержке энкодеров и программируемых входов/выходов. Наличие SDK позволяет быстро подключить устройство к популярным средам разработки и системам машинного зрения.
Прочный корпус с защитой IP67 и устойчивость к вибрациям, ударам и электромагнитным помехам обеспечивают надежную эксплуатацию в жестких промышленных условиях.
Преимущества:
- Высокая точность измерений (до субмикронного уровня по оси Z);
- Компактный форм-фактор для интеграции в ограниченном пространстве;
- Синий лазер для работы со сложными поверхностями;
- Одновременное получение 2D и 3D данных;
- Высокая скорость сканирования до 10 кГц;
- Поддержка энкодеров и промышленной синхронизации;
- Расширенные возможности интеграции (SDK, Ethernet, I/O);
- Надежная работа в промышленной среде (IP67).
Области применения:
- Контроль микрогеометрии и мелких деталей;
- Измерение профиля и высоты элементов;
- Контроль качества обработки поверхности;
- Инспекция электронных компонентов и печатных плат;
- Измерение зазоров, кромок и тонких элементов;
- Контроль сборки и позиционирования;
- Автоматизация производственных линий.
Технические характеристики:
|
Технические характеристики |
Значение |
|
Рабочее расстояние |
80 мм |
|
Диапазон измерения по оси Z |
12 мм |
|
Ширина измерения по оси X, ближняя граница |
57,5 мм |
|
Ширина измерения по оси X на базовом расстоянии |
60 мм |
|
Ширина измерения по оси X, дальняя граница |
62,8 мм |
|
Длина волны источника света |
405 нм |
|
Класс лазера |
2M |
|
Выходная мощность лазера |
10 мВт |
|
Повторяемость по оси Z |
0,4 мкм |
|
Повторяемость по оси X |
5 мкм |
|
Линейность по оси Z |
±0,05% |
|
Интервал контурных данных по оси X |
20 мкм |
|
Количество точек профиля по оси X |
3200 |
|
Скорость сканирования |
2500–10000 Гц |
|
Температурная характеристика |
0,02%/ °C |
|
Интерфейс I/O |
8 программируемых входов, 8 программируемых выходов |
|
Интерфейс энкодера |
однополярный и дифференциальный |
|
Сетевой интерфейс |
Ethernet (100Base-TX / 1000Base-T); RS232 |
|
Рабочая температура |
0…+45 °C |
|
Температура хранения |
−20…+70 °C |
|
Рабочая влажность |
35–85% без конденсации |
|
Ударная нагрузка |
50G / 3 мс по каждой оси |
|
Вибрация |
10G (10–500 Гц) |
|
Степень защиты |
IP67 |
|
Габариты |
144 × 93 × 48 мм |
|
Масса |
730 г |
