Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
датчики |
|
Диапазон измерения
|
6 мм, по оси Z |
|
Выходная мощность (мВт)
|
10 мВт |
|
Артикул
|
APR7060D |
|
Интерфейс
|
Ethernet 1000Base-T , Ethernet 100Base-TX |
|
Вес
|
1,5 кг |
|
Длина волны (нм)
|
405 |
|
Габаритные размеры
|
228.5 × 107 × 52 мм |
|
Рабочее расстояние
|
57 мм |
|
Отрасли применения
|
для промышленности |
|
Рабочая температура
|
0-45 °C |

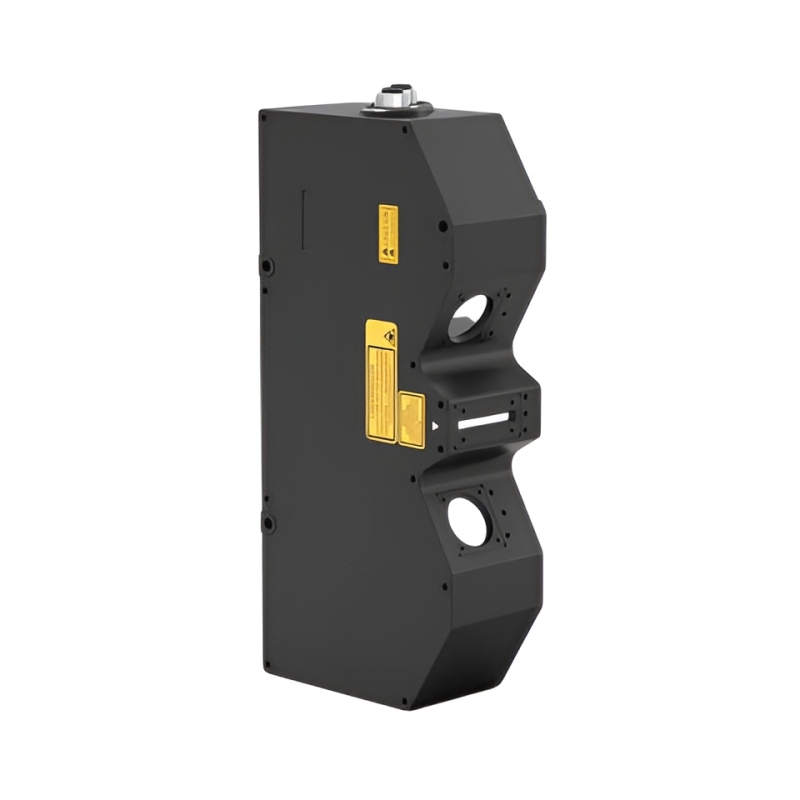

APR7060D – это специализированный 3D лазерный профилировщик серии APR, оптимизированный для измерения малогабаритных объектов с максимальной точностью. Модель ориентирована на применение в задачах, где критичны микронные отклонения и высокая детализация поверхности.
Устройство использует синий лазер с длиной волны 405 нм, что обеспечивает уверенную работу с различными материалами, включая отражающие и сложные по текстуре поверхности. Благодаря малому шагу профиля и высокой плотности точек формируется детализированная 3D-картина объекта, позволяющая выявлять даже минимальные дефекты.
Компактный диапазон измерений и короткое рабочее расстояние делают APR7060D идеальным решением для контроля микроразмерных деталей, электронных компонентов и прецизионных изделий. Высокая скорость сканирования (до 10 000 Гц) позволяет использовать устройство в составе автоматизированных производственных линий без потери производительности.
Расширенные возможности ввода-вывода, поддержка энкодеров и стандартные промышленные интерфейсы обеспечивают простую интеграцию в системы машинного зрения и промышленной автоматизации. Защищённое исполнение корпуса (IP67) гарантирует стабильную работу в условиях производства.
Преимущества:
- Ультравысокая точность измерений на микронном уровне;
- Оптимизация для малых объектов и узких зон контроля;
- Синий лазер 405 нм для стабильной работы с различными поверхностями;
- Высокая скорость сканирования до 10 кГц;
- Плотный профиль (3200 точек) для детального анализа;
- Компактные размеры для интеграции в ограниченное пространство;
- Гибкие интерфейсы подключения и управления;
- Промышленная защита IP67.
Области применения:
- Контроль микроэлектроники и компонентов SMD;
- Инспекция пайки, микросоединений и контактных площадок;
- Измерение геометрии прецизионных деталей;
- Контроль поверхностей в приборостроении;
- Анализ микродефектов и неровностей;
- Высокоточные лабораторные и научные исследования.
Технические характеристики:
|
Технические характеристики |
Значение |
|
Рабочее расстояние |
57 мм |
|
Диапазон измерения по оси Z |
6 мм |
|
Ширина измерения по оси X, ближняя граница |
29 мм |
|
Ширина измерения по оси X на базовом расстоянии |
30 мм |
|
Ширина измерения по оси X, дальняя граница |
31 мм |
|
Длина волны источника света |
405 нм |
|
Класс лазера |
2M |
|
Выходная мощность лазера |
10 мВт |
|
Повторяемость по оси Z |
0,2 мкм |
|
Повторяемость по оси X |
2,5 мкм |
|
Линейность по оси Z |
±0,05% |
|
Интервал данных профиля по оси X |
10 мкм |
|
Количество точек профиля по оси X |
3200 |
|
Скорость сканирования |
2500–10000 Гц |
|
Интерфейс I/O |
8 программируемых входов; 8 программируемых выходов |
|
Интерфейс передачи данных |
Ethernet (100Base-TX / 1000Base-T) |
|
Интерфейс энкодера |
одноканальный и дифференциальный |
|
Рабочая температура |
0…+45 °C |
|
Температура хранения |
−20…+70 °C |
|
Рабочая влажность |
35–85% без конденсации |
|
Ударопрочность |
50G |
|
Виброустойчивость |
10G |
|
Степень защиты |
IP67 |
|
Габариты |
228.5 × 107 × 52 мм |
|
Масса |
1500 г |
