Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
датчики |
|
Диапазон измерения
|
47…+35 мм |
|
Артикул
|
APG3150/APG3155 |
|
Тип датчика
|
датчик смещения |
|
Вес
|
0,37 кг |
|
Рабочее расстояние
|
150 мм |
|
Габаритные размеры
|
85 × 76 × 47 мм |
|
Длина волны (нм)
|
655 |
|
Мощность излучения
|
5 мВт |
|
[АЦП] Частота дискретизации
|
1 / 2 / 5 / 10 / 20 / 50 / 88 кГц |
|
Отрасли применения
|
для промышленности |
|
Рабочая температура
|
0-50 °C |

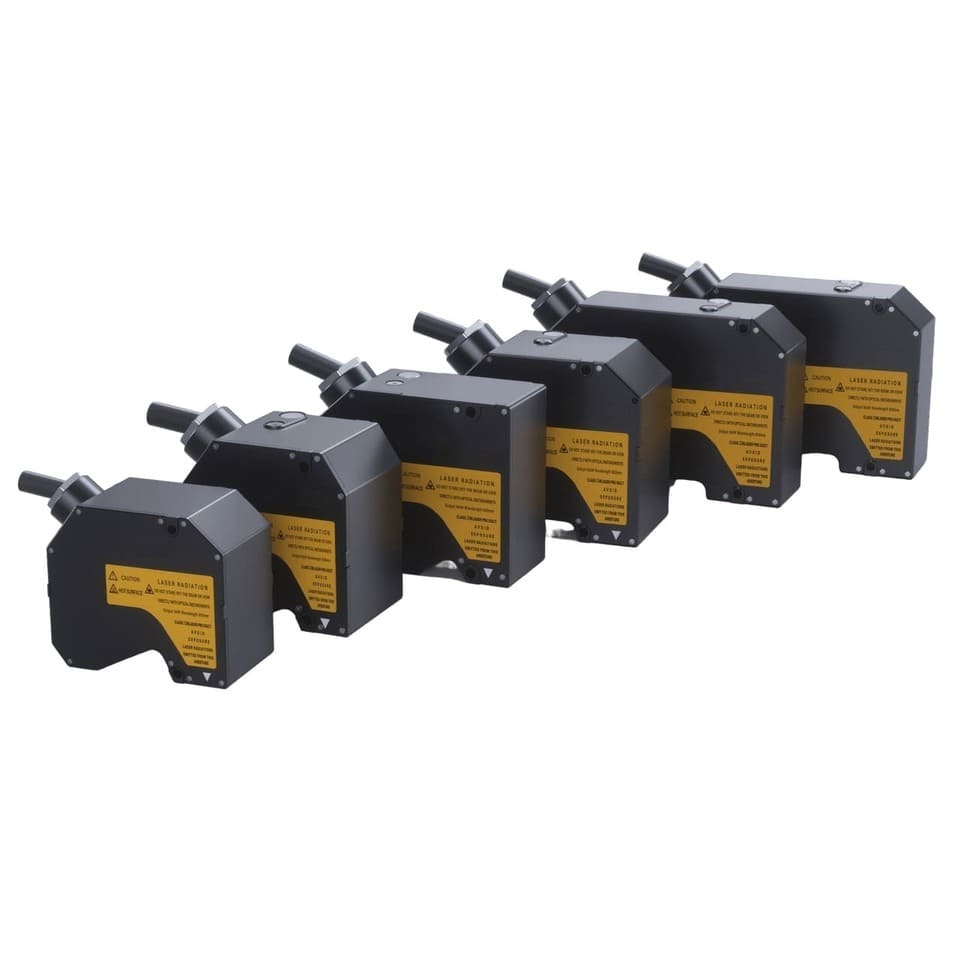

APG3150 и APG3155 входят в серию лазерных датчиков смещения APG и предназначены для бесконтактного контроля смещения, положения, толщины и вибраций в промышленных системах автоматизации, измерения и контроля качества.
Серия APG ориентирована на применения, где особенно важны высокая точность, быстрый отклик и стабильность результатов при работе с динамичными объектами. Датчики могут использоваться для измерения толщины прецизионных материалов, контроля геометрических параметров, отслеживания смещения, вибраций и положения изделий в составе автоматизированных производственных линий и инспекционных комплексов.
Варианты исполнения:
APG3150
Версия с малым лазерным пятном диаметром 190 мкм, предназначенная для локальных высокоточных измерений на ограниченной области поверхности.
APG3155
Исполнение с увеличенным размером лазерного пятна 190 × 1300 мкм, подходящее для задач, где требуется более широкая зона считывания.
Таким образом, серия APG3150/APG3155 позволяет подобрать оптимальную конфигурацию под конкретное применение — как для точечного высокоточного контроля, так и для измерений по расширенной области сканирования.
Преимущества:
- высокая скорость измерения — до 88 кГц;
- высокая точность и стабильность измерений;
- повторяемость до 0,5 мкм;
- эффективный контроль смещения, толщины и вибрации;
- надежная работа при измерении быстро движущихся объектов;
- поддержка Ethernet и RS232 для интеграции в промышленную сеть;
- 4-канальный аналоговый выход с переключением ток/напряжение;
- развитые дискретные интерфейсы ввода/вывода;
- степень защиты корпуса IP67.
Технические характеристики:
|
Технические характеристики |
Значение |
|
Рабочее расстояние |
150 мм |
|
Диапазон измерения |
-47…+35 мм |
|
Повторяемость |
0,5 мкм |
|
Длина волны лазера |
655 нм |
|
Класс лазера |
II |
|
Выходная мощность лазера |
5 мВт |
|
Коммуникационные интерфейсы |
100Base-TX / 1000Base-T Ethernet, RS232 |
|
Линейность |
±0,05% |
|
Температурная характеристика |
0,01%/°C |
|
Частота дискретизации |
1 / 2 / 5 / 10 / 20 / 50 / 88 кГц |
|
Рабочая температура |
0…+50 °C |
|
Температура хранения |
-20…+70 °C |
|
Рабочая влажность |
35–85% без конденсации |
|
Степень защиты |
IP67 |
|
Аналоговый выход |
4 канала, переключение между токовым и напряженческим выходом |
|
Дискретные входы/выходы |
вход:14 каналов; выход: 16 каналов |
|
Вход энкодера |
1 комплект дифференциальных энкодеров |
|
Габариты |
85 × 76 × 47 мм |
|
Масса |
370 г |
Области применения:
- автоматизированные производственные линии;
- контроль толщины материалов;
- измерение положения и смещения;
- контроль вибраций;
- инспекция промышленных изделий;
- высокоскоростной контроль движущихся объектов.
