Описание

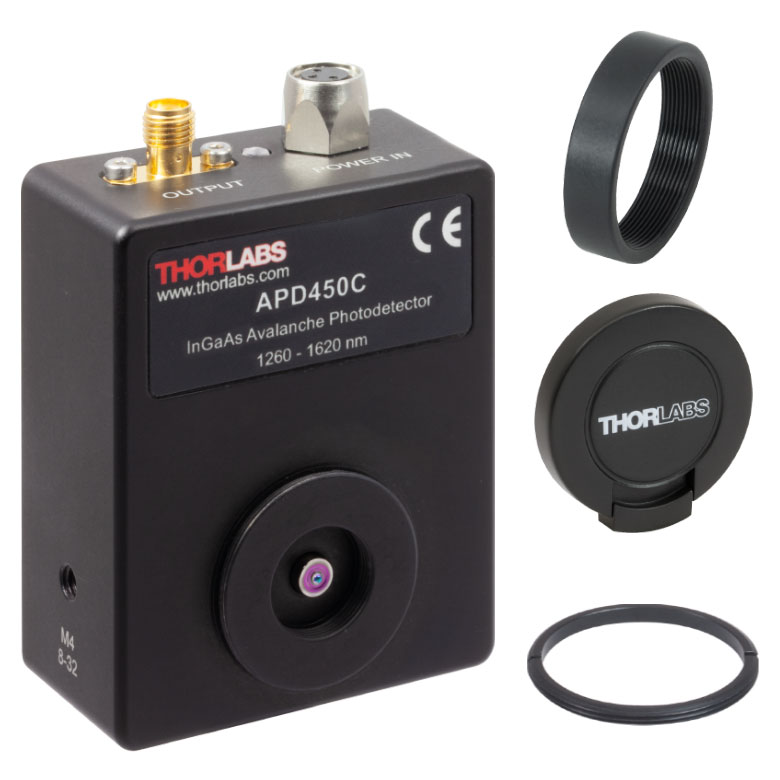

InGaAs-детектор на лавинном фотодиоде APD450C — законченный приёмник излучения с лавинным фотодиодом, малошумящим усилителем и блоком питания. Лавинный фотодиод обеспечивает внутреннее усиление фототока за счёт лавинного умножения носителей заряда, поэтому такой детектор существенно чувствительнее обычного PIN-фотодиода и подходит для регистрации очень слабых и быстрых оптических сигналов.
Материал чувствительного элемента — арсенид индия-галлия (InGaAs); рабочий спектральный диапазон — 1260 - 1620 нм. Кремниевые лавинные фотодиоды используются в видимой и ближней инфракрасной области, InGaAs-приёмники — в ближнем ИК-диапазоне, включая телекоммуникационные окна 1310 и 1550 нм. Регулируемое усиление позволяет подобрать оптимальный компромисс между чувствительностью и динамическим диапазоном. Температурная компенсация автоматически корректирует напряжение смещения при изменениях температуры окружающей среды, поэтому коэффициент усиления остаётся стабильным.
Детектор поставляется в корпусе с креплением на стержни Thorlabs (резьба 8-32 или M4 в зависимости от исполнения) и стандартной резьбой для установки линз, светофильтров и тубусов, что облегчает подключение в оптическую схему. Питание осуществляется от входящего в комплект блока, а сигнал выводится на BNC-разъём для подключения осциллографа или системы сбора данных.
При работе с лавинными фотодиодами важно не допускать перегрузки: при попадании излучения повышенной мощности приёмник может выйти из строя, поэтому используйте нейтральные фильтры и контролируйте мощность на входе. Также следует минимизировать фоновую засветку и наводки на кабель.
Thorlabs — американский производитель фотоники с историей более тридцати лет: компания основана в 1989 году, штаб-квартира находится в Ньютоне (штат Нью-Джерси). Продукция выпускается по единым конструкторским стандартам (дюймовым и метрическим), что упрощает подбор совместимых комплектующих: оптомеханика, оптика, источники излучения, детекторы и системы управления рассчитаны на совместную работу.
Перед заказом рекомендуется сверить актуальные технические данные, комплектацию и совместимость с уже имеющимся оборудованием по документации производителя, поскольку отдельные параметры изделий Thorlabs могут уточняться от ревизии к ревизии. Артикул APD450C позволяет однозначно идентифицировать позицию в каталоге и при обращении в техническую поддержку.
Характеристики
- Артикул: APD450C
- Производитель: Thorlabs
- Тип изделия: Детектор на лавинном фотодиоде (InGaAs)
- Регулировка усиления
- Температурная компенсация
- Источник питания
- Рабочий диапазон: 1260 - 1620 нм
- Выходной сигнал: 0.3 - 1600 МГц
- Универсальные крепления: 8-32 / M4
- Тип детектора: лавинный фотодиод со встроенным усилителем
- Материал фотодиода: арсенид индия-галлия (InGaAs)
Отрасли применения
- Лидарные и дальномерные системы: регистрация слабых отражённых импульсов.
- Телекоммуникации: приём слабых оптических сигналов, тестирование волоконных линий.
- Спектроскопия и флуоресценция: измерение слабых световых потоков и быстрых процессов.
- Квантовая оптика и метрология: счёт слабых фотонных потоков, интерферометрия.
- Медицинская и биофотоника: детектирование слабой флуоресценции и рассеянного света.
