Описание

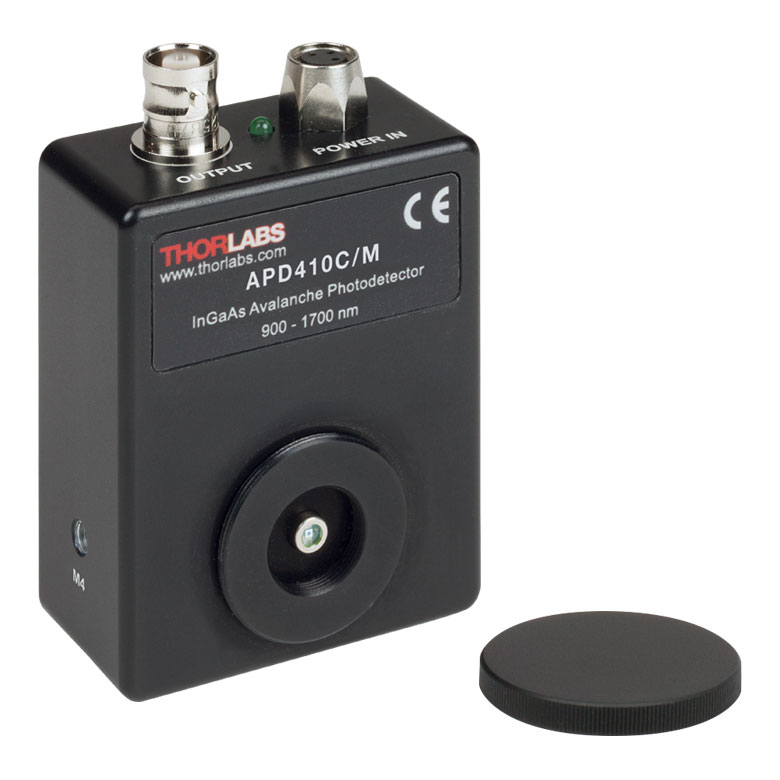

InGaAs-детектор на лавинном фотодиоде APD410C/M — законченный приёмник излучения с лавинным фотодиодом, малошумящим усилителем и блоком питания. Лавинный фотодиод обеспечивает внутреннее усиление фототока за счёт лавинного умножения носителей заряда, поэтому такой детектор существенно чувствительнее обычного PIN-фотодиода и подходит для регистрации очень слабых и быстрых оптических сигналов.
Материал чувствительного элемента — арсенид индия-галлия (InGaAs); рабочий спектральный диапазон — 900 - 1700 нм. Кремниевые лавинные фотодиоды используются в видимой и ближней инфракрасной области, InGaAs-приёмники — в ближнем ИК-диапазоне, включая телекоммуникационные окна 1310 и 1550 нм. Регулируемое усиление позволяет подобрать оптимальный компромисс между чувствительностью и динамическим диапазоном. Температурная компенсация автоматически корректирует напряжение смещения при изменениях температуры окружающей среды, поэтому коэффициент усиления остаётся стабильным.
Детектор поставляется в корпусе с креплением на стержни Thorlabs (резьба 8-32 или M4 в зависимости от исполнения) и стандартной резьбой для установки линз, светофильтров и тубусов, что облегчает подключение в оптическую схему. Питание осуществляется от входящего в комплект блока, а сигнал выводится на BNC-разъём для подключения осциллографа или системы сбора данных.
При работе с лавинными фотодиодами важно не допускать перегрузки: при попадании излучения повышенной мощности приёмник может выйти из строя, поэтому используйте нейтральные фильтры и контролируйте мощность на входе. Также следует минимизировать фоновую засветку и наводки на кабель.
Thorlabs (США, Ньютон, штат Нью-Джерси, основана в 1989 году) — производитель, объединяющий в одном каталоге оптику, оптомеханику, электронику управления и готовые приборы. Такая широта ассортимента позволяет заказчику собрать всю установку у одного поставщика и избежать проблем совместимости, а единая система артикулов упрощает закупки и повторные заказы.
Для оформления заказа и последующего подбора аксессуаров ориентируйтесь на артикул APD410C/M. Если изделие планируется использовать в составе большой установки, заранее проверьте по документации допустимые нагрузки, тип и шаг резьбы, а также необходимость дополнительных комплектующих — держателей, кабелей, контроллеров или крепежа.
Характеристики
- Артикул: APD410C/M
- Производитель: Thorlabs
- Тип изделия: Детектор на лавинном фотодиоде (InGaAs)
- Регулировка усиления
- Температурная компенсация
- Источник питания
- Рабочий диапазон: 900 - 1700 нм
- Выходной сигнал: DC - 10 МГц
- Крепления M4
- Тип детектора: лавинный фотодиод со встроенным усилителем
- Материал фотодиода: арсенид индия-галлия (InGaAs)
Отрасли применения
- Лидарные и дальномерные системы: регистрация слабых отражённых импульсов.
- Телекоммуникации: приём слабых оптических сигналов, тестирование волоконных линий.
- Спектроскопия и флуоресценция: измерение слабых световых потоков и быстрых процессов.
- Квантовая оптика и метрология: счёт слабых фотонных потоков, интерферометрия.
- Медицинская и биофотоника: детектирование слабой флуоресценции и рассеянного света.
