Описание

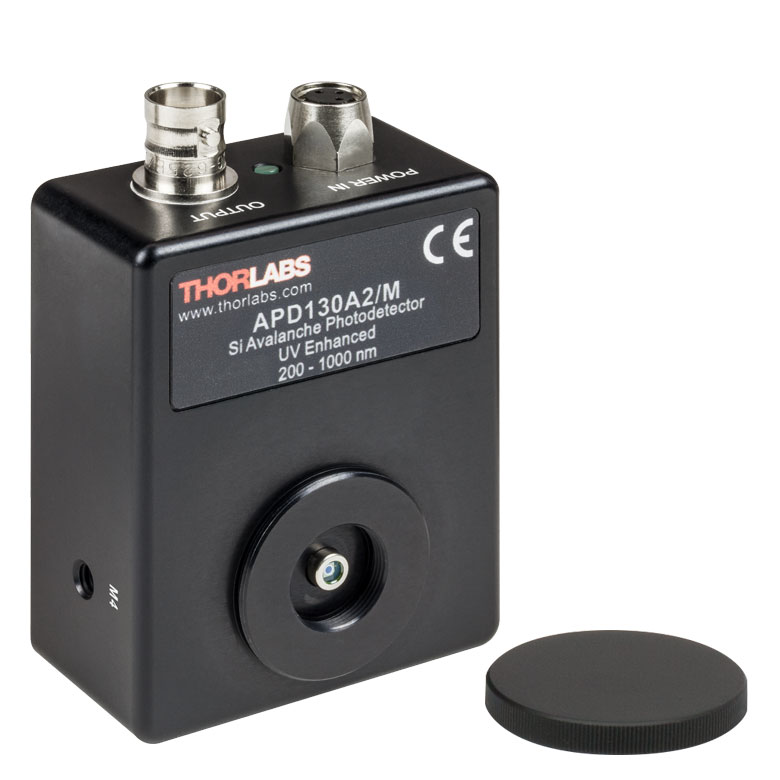

Si-детектор на лавинном фотодиоде APD130A2/M — законченный приёмник излучения с лавинным фотодиодом, малошумящим усилителем и блоком питания. Лавинный фотодиод обеспечивает внутреннее усиление фототока за счёт лавинного умножения носителей заряда, поэтому такой детектор существенно чувствительнее обычного PIN-фотодиода и подходит для регистрации очень слабых и быстрых оптических сигналов.
Материал чувствительного элемента — кремний (Si); рабочий спектральный диапазон — 200 - 1000 нм. Кремниевые лавинные фотодиоды используются в видимой и ближней инфракрасной области, InGaAs-приёмники — в ближнем ИК-диапазоне, включая телекоммуникационные окна 1310 и 1550 нм. Усиление зафиксировано, что упрощает эксплуатацию и делает детектор готовым к работе «из коробки». Температурная компенсация автоматически корректирует напряжение смещения при изменениях температуры окружающей среды, поэтому коэффициент усиления остаётся стабильным.
Детектор поставляется в корпусе с креплением на стержни Thorlabs (резьба 8-32 или M4 в зависимости от исполнения) и стандартной резьбой для установки линз, светофильтров и тубусов, что облегчает подключение в оптическую схему. Питание осуществляется от входящего в комплект блока, а сигнал выводится на BNC-разъём для подключения осциллографа или системы сбора данных.
При работе с лавинными фотодиодами важно не допускать перегрузки: при попадании излучения повышенной мощности приёмник может выйти из строя, поэтому используйте нейтральные фильтры и контролируйте мощность на входе. Также следует минимизировать фоновую засветку и наводки на кабель.
Производитель — Thorlabs, один из ведущих мировых разработчиков и изготовителей компонентов для фотоники, лазерной техники и оптического приборостроения (компания основана в 1989 году, головной офис — Ньютон, штат Нью-Джерси, США). Единая система крепёжных стандартов и обширный каталог совместимых изделий позволяют собирать как простые учебные схемы, так и сложные исследовательские комплексы.
Обратите внимание на исполнение изделия APD130A2/M: многие позиции Thorlabs выпускаются в дюймовом и метрическом вариантах, отличающихся резьбой и размерами. Выбор нужного исполнения заранее избавит от необходимости докупать переходники и переделывать крепления.
Характеристики
- Артикул: APD130A2/M
- Производитель: Thorlabs
- Тип изделия: Детектор на лавинном фотодиоде (Si)
- Температурная компенсация
- Источник питания
- Рабочий диапазон: 200 - 1000 нм
- Крепления M4
- Тип детектора: лавинный фотодиод со встроенным усилителем
- Материал фотодиода: кремний (Si)
Отрасли применения
- Лидарные и дальномерные системы: регистрация слабых отражённых импульсов.
- Телекоммуникации: приём слабых оптических сигналов, тестирование волоконных линий.
- Спектроскопия и флуоресценция: измерение слабых световых потоков и быстрых процессов.
- Квантовая оптика и метрология: счёт слабых фотонных потоков, интерферометрия.
- Медицинская и биофотоника: детектирование слабой флуоресценции и рассеянного света.
