Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
трансляторы |
|
Вид резьбы
|
M6 |
|
Перемещение
|
одноосные X |
|
Число зубьев, Z
|
180 |
|
Тип передачи основания
|
червячная, однозаходная |
|
Тип транслятора
|
моторизованные |
|
Ось перемещения
|
X |
|
Крепление
|
винты |
|
Резьба
|
М6 |
|
Способ фиксации
|
пазы под М6 |
|
Тип зацепления
|
подпружиненное безлюфтовое |

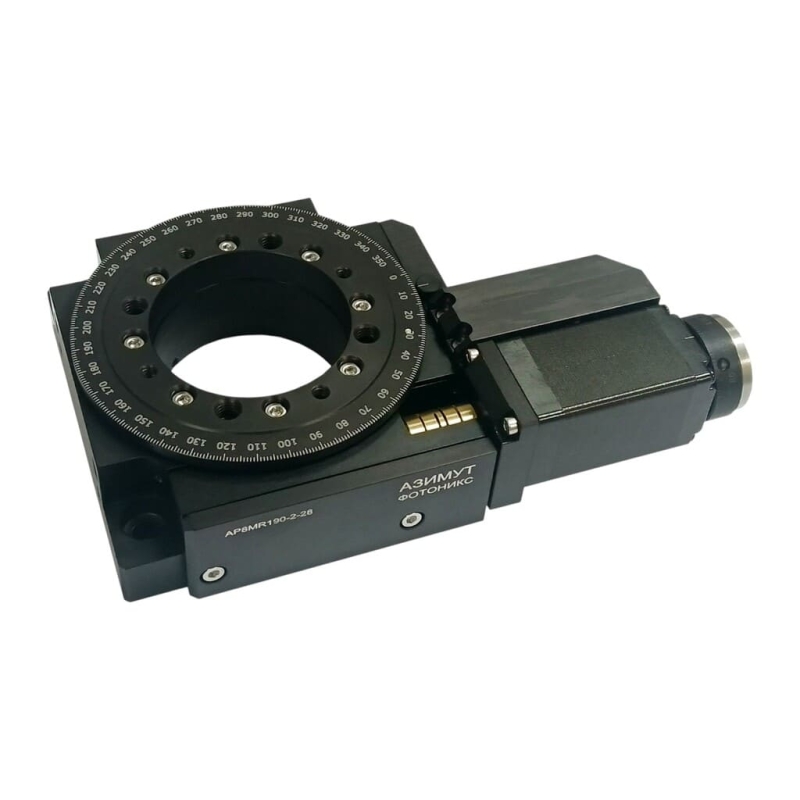

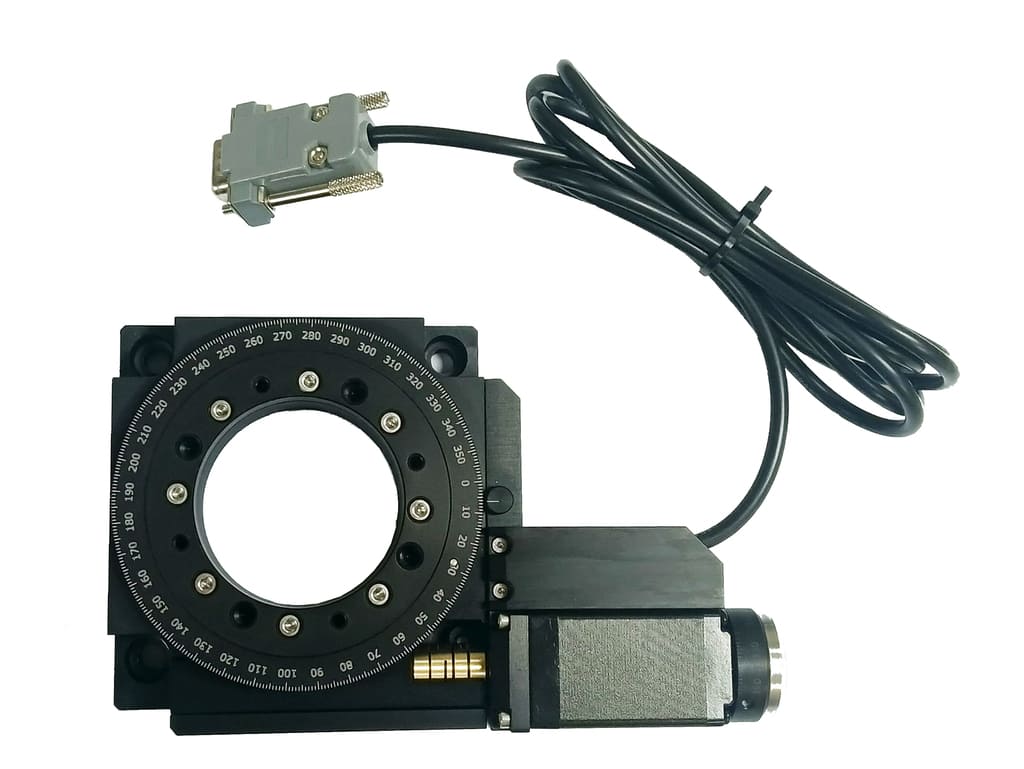

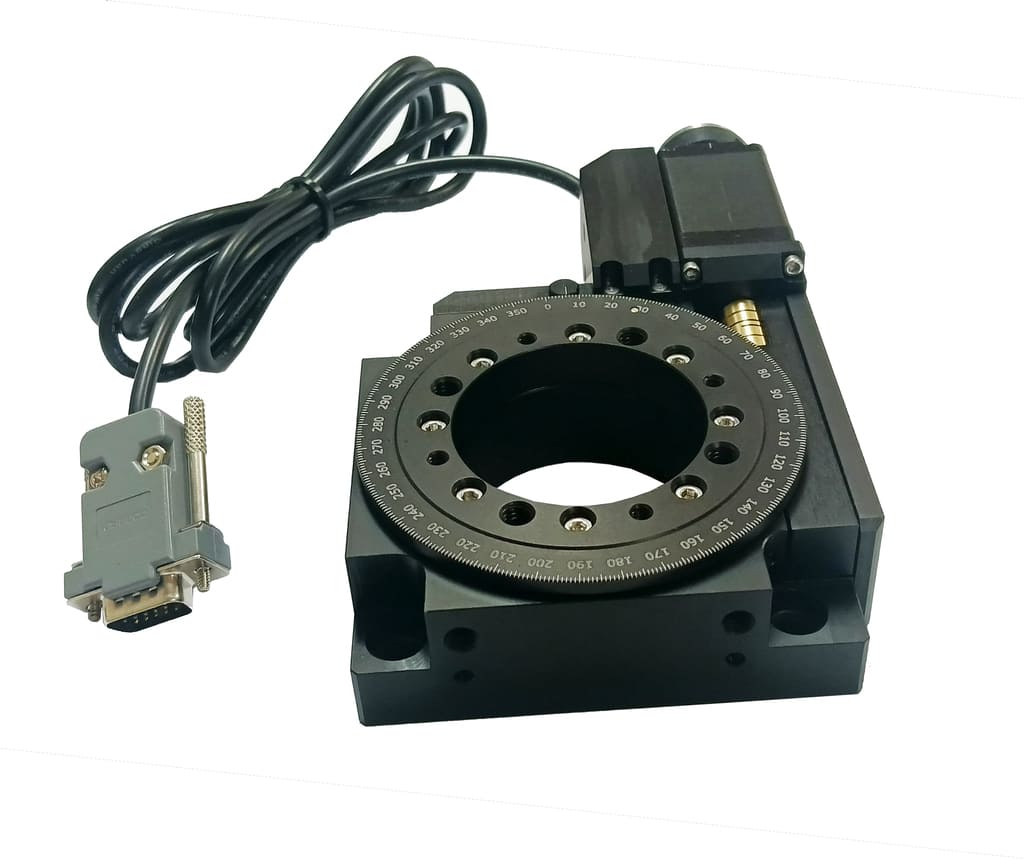

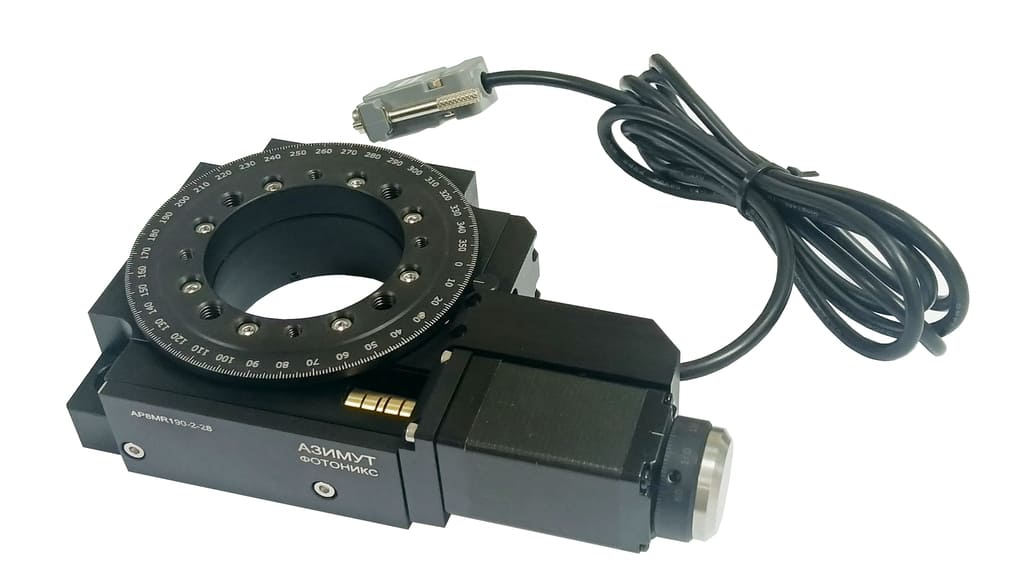

АЗИМУТ ФОТОНИКС предлагает моторизированную поворотную платформу AP8MR190-2 — решение для высокоточного углового позиционирования оптомеханических элементов на оптических столах, экспериментальных установках и инженерных стендах.
Модель может работать под управлением контроллера Standa 8SMC5-USB, а также совместима с отечественным контроллером mDrive r9-1.
AP8MR190-2 разработана для задач, где важны точная установка угла, плавность вращения и стабильное удержание заданного положения. В основе механизма используется червячная однозаходная передача с числом зубьев Z = 180 и подпружиненным безлюфтовым зацеплением, что способствует высокой точности перемещения и надежной повторяемости при работе.
Платформа устанавливается на оптический стол напрямую через пазы под винты М6, что обеспечивает прочную фиксацию и удобную интеграцию в лабораторные или производственные стенды.
Российское производство и наличие на складе
- Изделие производится в России;
- Доступно к заказу без длительного ожидания;
- Трансляторы с ручным и моторизированным управлением.
Адаптация под задачи заказчика
Конструкция AP8MR190-2 может быть адаптирована под требования заказчика и особенности конкретной установки. Возможны различные варианты модификации изделия, включая:
- Изменение крепежных и посадочных интерфейсов;
- Адаптацию конструкции под габариты стенда;
- Изготовление по чертежам, эскизам или техническому заданию клиента;
- Подбор двигателя и совместимого контроллера;
- Интеграцию платформы в автоматизированные измерительные или оптомеханические системы.
При необходимости возможно изготовление нестандартного исполнения с учетом требований к компоновке, точности позиционирования и способу монтажа.
Проверка и демонстрация
Поворотная платформа может быть протестирована перед использованием в проекте. Это дает возможность проверить совместимость с оборудованием заказчика, оценить точность углового позиционирования и убедиться в корректной работе выбранного контроллера.
Технические характеристики
|
Параметр |
Значение |
|
Фиксация |
Пазы под М6 |
|
Диапазон перемещений
|
360° — полный оборот |
|
Концевые выключатели |
Оптический датчик нуля |
|
Точность перемещения на 1 деление лимба |
0,6 угловых минут |
|
Тип передачи
|
Червячная, однозаходная, Z = 180 |
|
Размер планшайбы |
90 мм |
|
Тип зацепления |
Подпружиненное безлюфтовое |
