Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
трансляторы |
|
Вид резьбы
|
M6 |
|
Число зубьев, Z
|
120 |
|
Тип передачи основания
|
червячная, однозаходная |
|
Тип транслятора
|
моторизованные |
|
Ось перемещения
|
X |
|
Перемещение
|
одноосные X |
|
Крепление
|
винты |
|
Резьба
|
М6 |
|
Способ фиксации
|
пазы под М6 |
|
Тип зацепления
|
подпружиненное безлюфтовое |

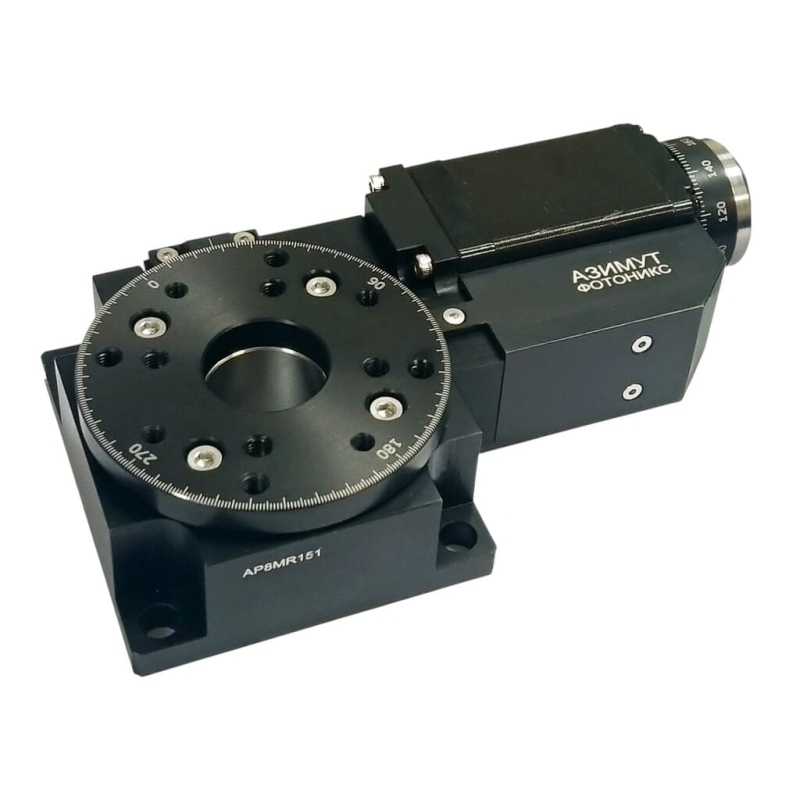

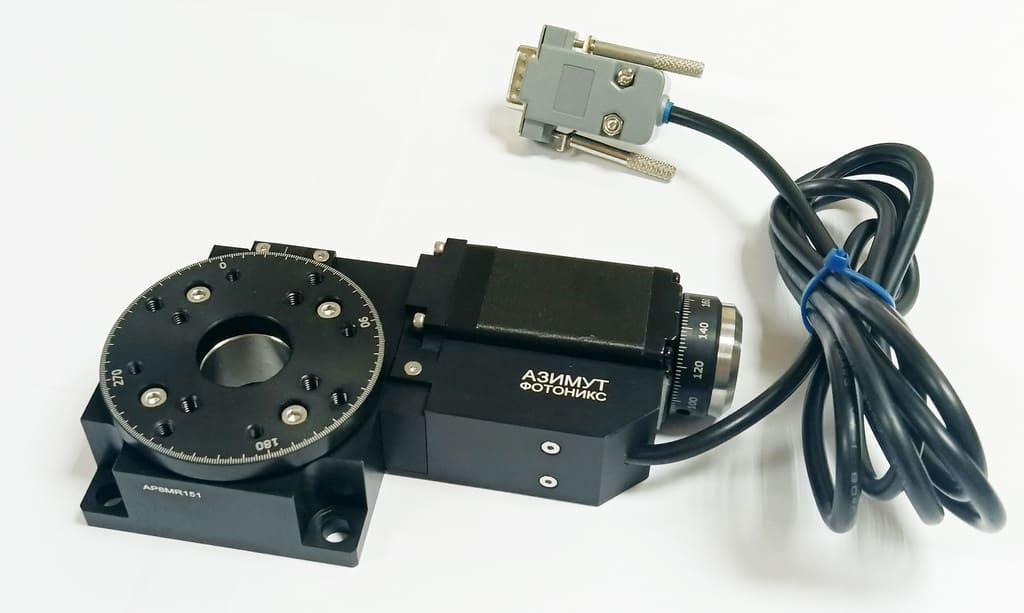

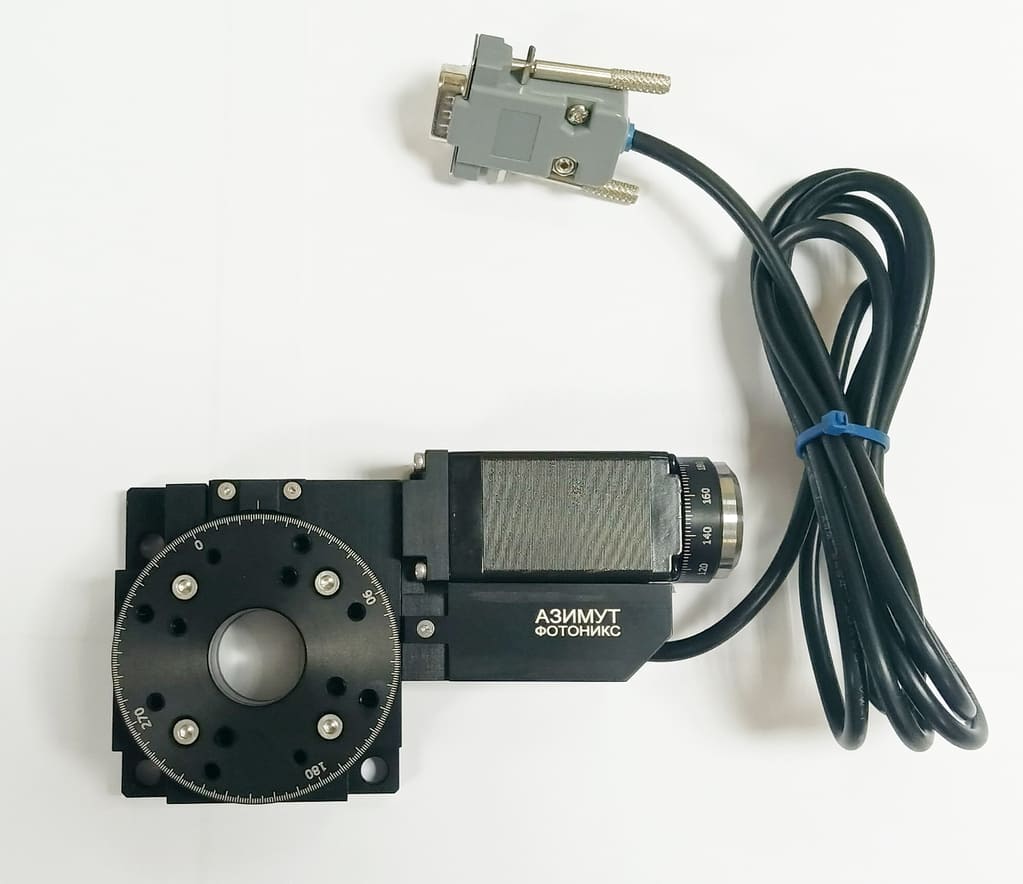

АЗИМУТ ФОТОНИКС представляет моторизированную поворотную платформу AP8MR151 — устройство для точного углового позиционирования оптомеханических компонентов на оптических столах, измерительных установках и лабораторных стендах.
Платформа рассчитана на работу с контроллером Standa 8SMC5-USB, а также может использоваться с отечественным контроллером mDrive r9-1. Такая совместимость упрощает внедрение изделия в автоматизированные комплексы и позволяет подобрать вариант управления под требования конкретного проекта.
AP8MR151 предназначена для задач, где требуется стабильное вращение, точная установка угла и надежная фиксация положения. В конструкции используется червячная однозаходная передача с подпружиненным безлюфтовым зацеплением, что обеспечивает плавное перемещение и повышенную повторяемость позиционирования.
Крепление платформы к оптическому столу выполняется напрямую через пазы под винты М6, без необходимости применения дополнительных сложных адаптеров.
Российское производство и наличие на складе
- Изделие производится в России;
- Доступно к заказу без длительного ожидания;
- Трансляторы с ручным и моторизированным управлением.
Адаптация под задачи заказчика
Поворотная платформа может быть доработана под особенности конкретной установки. Возможны изменения конструкции для обеспечения совместимости с проектом, включая:
- Изменение посадочных и крепежных элементов;
- Адаптацию габаритов и интерфейсов крепления;
- Изготовление по чертежам, эскизам или техническому заданию заказчика;
- Подбор совместимого контроллера и двигателя;
- Интеграцию в состав лабораторного или производственного стенда.
Проверка и демонстрация
Поворотная платформа доступна для демонстрации в нашем Московском офисе. Это позволяет оценить точность углового позиционирования, проверить совместимость с оборудованием заказчика и убедиться в корректной работе выбранной системы управления.
Технические характеристики
|
Параметр |
Значение |
|
Фиксация |
Пазы под М6 |
|
Диапазон перемещений
|
360° — полный оборот |
|
Концевые выключатели |
Оптический датчик нуля |
|
Точность перемещения на 1 деление лимба |
0,9 угловых минут |
|
Тип передачи
|
Червячная, однозаходная, Z = 120 |
|
Размер планшайбы |
60 мм |
|
Тип зацепления |
Подпружиненное безлюфтовое |
