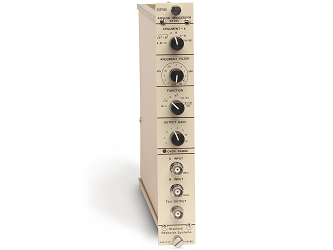

Аналоговый процессор SR235 Stanford Research Systems предоставляет множество удобных функций обработки сигналов двух входов. Вычитание фона, соотношение и логарифмическое сжатие - это лишь некоторые из функций, которые могут быть реализованы с помощью SR235. Благодаря множеству выходных функций, высокой точности, а также переменным фильтрам и усилению, SR235 является идеальным дополнением для любой модульной системы, особенно тех, в которых компьютер недоступен для обработки сигналов.
SR235 выдает напряжение, пропорциональное функции аргумента, сформированного из его двух входов, A и B. Допустимые аргументы: A, B, √(A2 + B2), A-B, A×B/10 и 10A/|B|. Можно выбрать следующие функции: x, x2, √x, ln|x|, -dx/dt и -(dx/dt)/100. Фильтрация может быть выполнена по аргументу с постоянными времени от 0.3 мс до 30 с.
Особенности:
- 36 функций;
- Двойные входы;
- Конечная фильтрация и регулировка усиления;
- Базовая точность 2%.
Технические характеристики аналогового процессора SR235 Stanford Research Systems:
|
Параметр |
Значение |
|
Общие характеристики | |
|
A и B Входы |
Входной импеданс: 1 MОм. Рабочий диапазон: ±10 В, защита: 100 В. |
|
Смещение на входе |
<2 мВ |
|
Аргумент (x) |
A, B, √(A2+B2 ), A-B, A×B/10 и 10A/|B| |
|
Фильтр |
Постоянные времени: 0.3 мс - 30 с в последовательности 1-3-10. |
|
Усиление |
0.1 - 20 в последовательности 1-2-5. |
|
F(x) выход |
x, x2, √x, ln|x|, -dx/dt и -(dx/dt)/100 |
|
Диапазон частот |
-dx/dt до 10 Гц, (-dx/dt)/100 до 1 кГц, √(A2+B2) до 20 Гц, и все остальные от DC до 50 кГц |
|
Точность |
Усиление, 2 %; rms сумма, 3 %; разность, 1 %; умножение, 2 % всего диапазона; деление (знаменатель >0.1), 3 % всего диапазона; ln|x|, x2, √x точность до ±20 мВ; -dx/dt и (-dx/dt)/100, 5 % |
|
Питание |
+24 В/120 мА, -24 В/80 мА. 5 Вт |
|
Механические характеристики |
Стандартный NIM модуль |
|
Гарантия |
1 год |
