Корпуса CR-160-BOX предназначены для установки и защиты оценочных плат серии CR-160. Прочный литой алюминиевый корпус защищает чувствительные усилительные цепи от внешних радиочастотных и электромагнитных помех и позволяет собрать законченный лабораторный модуль с внешними разъёмами.
В корпусе предусмотрены отверстия для входного и выходного BNC-разъёмов, подключения питания и доступа к органам настройки платы. Не снимая крышку, пользователь может изменять плавное усиление, положение переключателей грубого усиления и полярность сигнала.
Серия CR-160-BOX включает два исполнения: CR-160-BOX-R4 для платы CR-160-R8 и CR-160-BOX-R9 для плат CR-160-R9 и CR-160-R9.1.
Варианты исполнения

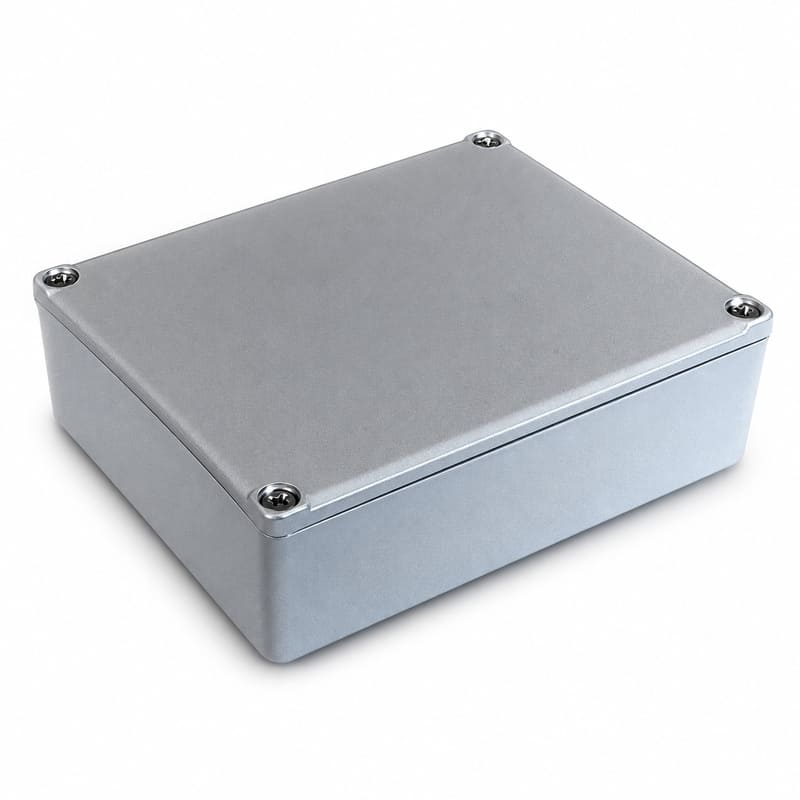

CR-160-BOX-R4
CR-160-BOX-R4 – корпус из литого алюминия, разработанный для оценочной платы CR-160-R8. Расположение отверстий соответствует входному и выходному BNC-разъёмам, разъёму питания и регулирующим элементам данной версии платы.
Корпус позволяет разместить CR-160-R8 вместе с установленным формирующим усилителем CR-200 и дополнительным восстановителем базовой линии CR-210.
- Совместимая плата: CR-160-R8;
- Материал: литой алюминий;
- Покрытие: окрашенное;
- Внешняя ширина: 4,7 дюйма, приблизительно 119 мм;
- Внешняя глубина: 3,7 дюйма, приблизительно 94 мм;
- Внешняя высота: 1,2 дюйма, приблизительно 30 мм;
- Артикул: HY218.

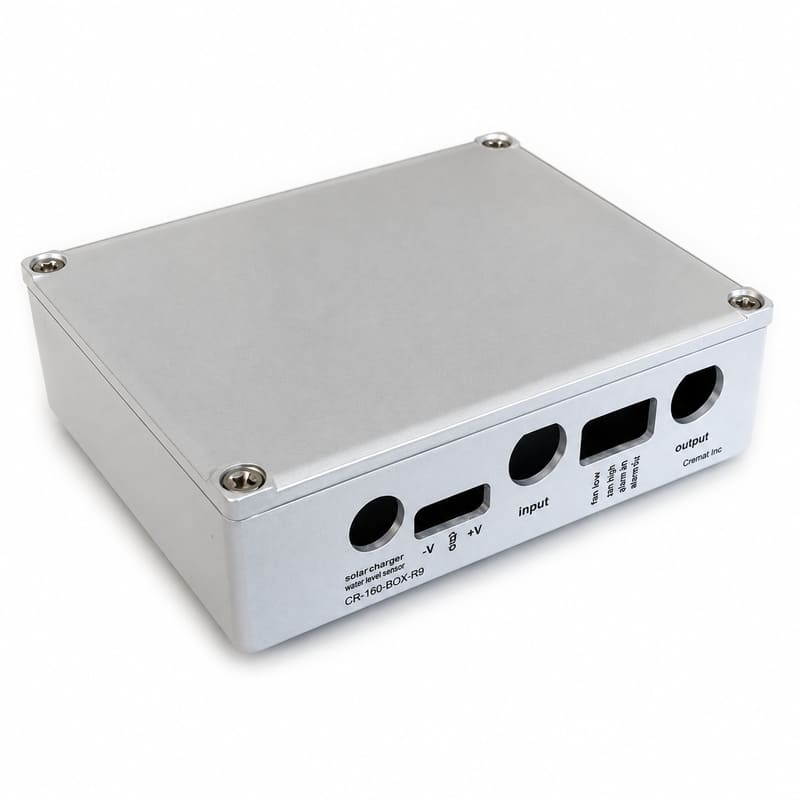

CR-160-BOX-R9
CR-160-BOX-R9 предназначен для установки и электрической защиты оценочных плат CR-160-R9 и CR-160-R9.1. Корпус учитывает компоновку новой версии платы и предоставляет доступ к её разъёмам и настройкам.
На стенках предусмотрены позиции для входного и выходного BNC-разъёмов, подключения внешнего адаптера +24 В и подачи двухполярного питания. Отдельное прямоугольное отверстие обеспечивает доступ к потенциометру плавного усиления, переключателям усилительных каскадов и переключателю полярности.
- Совместимые платы: CR-160-R9 и CR-160-R9.1;
- Материал: литой алюминий;
- Позиции сигнальных разъёмов: вход и выход BNC;
- Позиция питания: внешний адаптер +24 В;
- Возможность подключения: двухполярное питание;
- Доступ к регулировке усиления: предусмотрен;
- Доступ к переключателю полярности: предусмотрен;
- Артикул: HY235.
Технические характеристики:
|
Характеристики |
CR-160-BOX-R4 |
CR-160-BOX-R9 |
|
Артикул |
HY218
|
HY235 |
|
Совместимая плата |
CR-160-R8 |
CR-160-R9/R9.1 |
|
Материал |
Литой алюминий |
Литой алюминий |
|
Входной разъём |
Позиция под BNC |
Позиция под BNC |
|
Выходной разъём |
Позиция под BNC |
Позиция под BNC |
|
Ввод питания +24 В |
Предусмотрен |
Предусмотрен |
|
Доступ к настройке усиления |
Предусмотрен |
Предусмотрен |
|
Доступ к переключателям |
Предусмотрен |
Предусмотрен |
|
Взаимозаменяемость |
Только для R8 |
Только для R9/R9.1 |
