Корпуса CR-150-BOX предназначены для установки и электрической защиты оценочных плат серии CR-150. Литой алюминиевый корпус защищает чувствительные цепи предусилителя от внешних электромагнитных помех и позволяет собрать компактный модуль с внешними сигнальными разъёмами.
Доступны исполнения для плат CR-150-R4, CR-150-R5 и CR-150-R6. Корпуса различаются расположением монтажных отверстий, совместимостью с ревизией платы, типом разъёмов и возможностью подачи напряжения смещения на детектор.
Для стандартных измерительных схем предусмотрены корпуса с BNC-разъёмами. При напряжении смещения выше 500 В необходимо использовать высоковольтное исполнение с разъёмами SHV. Для детекторов, не требующих подачи смещения через плату, предлагается вариант без соответствующего входного разъёма.
Варианты исполнения
CR-150-BOX-R0
Алюминиевый корпус для оценочной платы CR-150-R4. Исполнение предназначено для механического размещения и экранирования платы предыдущей ревизии.
- Совместимая плата: CR-150-R4;
- Материал: алюминий;
- Назначение: размещение и экранирование платы;
- Артикул: HY302.
CR-150-BOX-R5
Стандартный корпус для платы CR-150-R5. Подходит для систем с обычными BNC-соединениями и напряжением смещения детектора не более 500 В.
- Совместимая плата: CR-150-R5;
- Стандартное исполнение: BNC;
- Рекомендуемое напряжение смещения: до 500 В;
- Материал: литой алюминий;
- Артикул: HY224.
CR-150-BOX-R5HV
Высоковольтная модификация корпуса для CR-150-R5. Оснащается двумя разъёмами SHV и используется при повышенном напряжении смещения детектора.
- Совместимая плата: CR-150-R5;
- Исполнение: высоковольтное;
- Разъёмы: 2 × SHV;
- Материал: литой алюминий;
- Артикул: HY224S.
CR-150-BOX-R6
Стандартный корпус для актуальной оценочной платы CR-150-R6. На позиции входа детектора установлен разъём BNC. Исполнение рекомендуется для систем, в которых напряжение смещения детектора не превышает 500 В.
- Совместимая плата: CR-150-R6;
- Вход детектора: BNC;
- Рекомендуемое напряжение смещения: до 500 В;
- Материал: литой алюминий;
- Артикул: HY231.
CR-150-BOX-R6-HV
Высоковольтный корпус для платы CR-150-R6. Отличается от стандартного исполнения использованием SHV-разъёмов на входе детектора и на входе напряжения смещения.
Модификация предназначена для детекторов, которым требуется напряжение смещения более 500 В, но менее 2000 В.
- Совместимая плата: CR-150-R6;
- Исполнение: высоковольтное;
- Вход детектора: SHV;
- Вход напряжения смещения: SHV;
- Рабочий диапазон смещения: более 500 В, но менее 2000 В;
- Материал: литой алюминий;
- Артикул: HY232.

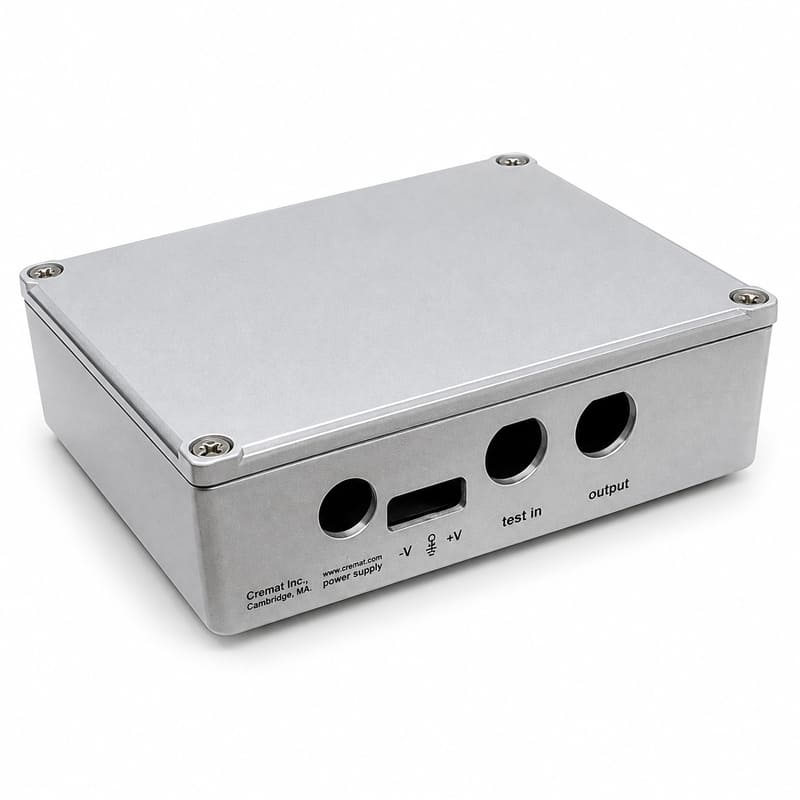

CR-150-BOX-R6-NB
Исполнение без соответствующего входного разъёма применяется в системах, где детектор не требует смещения либо получает его от отдельной внешней цепи. Корпус не имеет отверстия и разъёма для отдельного входа напряжения смещения. На позиции входа детектора установлен BNC-разъём.
Такой вариант подходит для работы с фотоэлектронными умножителями, канальными электронными умножителями и цилиндрами Фарадея.
- Совместимая плата: CR-150-R6;
- Исполнение: без входа напряжения смещения;
- Вход детектора: BNC;
- Материал: литой алюминий;
- Артикул: HY233.
Технические характеристики:
|
Характеристики |
Плата |
Вход детектора |
Вход смещения |
Рекомендуемое применение |
|
CR-150-BOX-R0 |
CR-150-R4 |
- |
- |
Плата предыдущей версии R4 |
|
CR-150-BOX-R5 |
CR-150-R5 |
BNC |
BNC |
Смещение до 500 В |
|
CR-150-BOX-R5HV |
CR-150-R5 |
SHV |
SHV |
Высоковольтные детекторы |
|
CR-150-BOX-R6 |
CR-150-R6 |
BNC |
BNC |
Смещение до 500 В |
|
CR-150-BOX-R6-HV |
CR-150-R6 |
SHV |
SHV |
Смещение 500–2000 В |
|
CR-150-BOX-R6-NB |
CR-150-R6 |
BNC |
- |
Детекторы без подачи смещения через плату |
