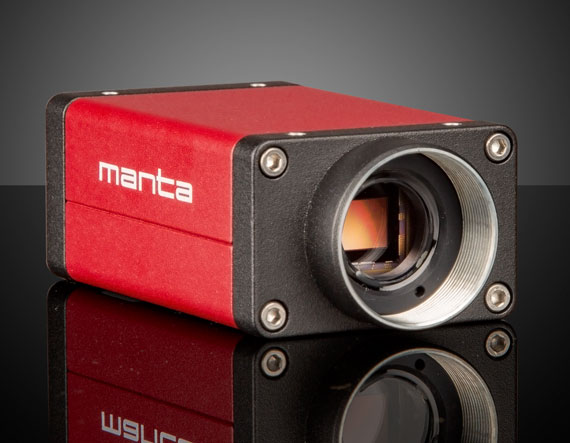

Монохромная камера Allied Vision, GigE, модель: Manta G-223B, формат сенсора: 2/3", разрешение: 2.20 Мп, крепление: C-Mount, тип сенсора: CMOS с прогрессивной разверткой

Описание

Manta G-223B производства Edmund Optics Allied Vision — камера промышленного (машинного) зрения: такие камеры используются не для обычной съёмки, а как «электронный глаз» станков, роботов и измерительных систем, которые сами анализируют изображение и на его основе принимают решения — например, проверяют деталь на брак, находят нужный объект или измеряют его размеры.

Камера монохромная — она регистрирует только яркость точек изображения, без разделения на цвета. Для задач машинного зрения это обычно предпочтительнее: монохромный сенсор эффективнее использует падающий свет (не тратя часть пикселей на цветовые фильтры) и даёт более резкое и контрастное изображение, что важно при измерении размеров, поиске дефектов и распознавании объектов по форме, а не по цвету.

Разрешение матрицы, то есть общее количество отдельных светочувствительных точек (пикселей), из которых складывается каждый кадр, у этой модели составляет 2,20 мегапикселя (Мп) — чем выше это число, тем мельче детали можно различить на изображении, но тем больше данных нужно передавать и обрабатывать за то же время.

Формат сенсора (2/3") — это условное обозначение физического размера светочувствительной матрицы камеры: чем крупнее сенсор при одинаковом количестве пикселей, тем крупнее сами пиксели и тем лучше камера обычно работает при слабом освещении, а также тем меньше искажений вносит объектив по краям кадра.

Сенсор этой камеры — CMOS-типа с прогрессивной построчной разверткой: весь кадр считывается целиком за один проход, а не собирается из чередующихся половин, как в старых видеокамерах, — благодаря этому изображение движущихся объектов получается чётким и без искажений на резких границах.

Объектив к камере крепится по стандарту C-Mount — распространённому резьбовому соединению, широко используемому в промышленных и научных камерах именно потому, что оно даёт жёсткую, не люфтящую фиксацию объектива без перекоса относительно сенсора.

Камера подключается к компьютеру по интерфейсу GigE (Gigabit Ethernet) — это позволяет передавать изображение на значительно большее расстояние по обычному сетевому кабелю, чем допускают USB-камеры, а также подключать несколько камер в единую сеть без нагрузки на порты компьютера.

Подобные камеры находят применение в самых разных задачах: от автоматического контроля качества деталей на конвейере и подсчёта изделий до научных экспериментов, где нужно зафиксировать быстро меняющуюся картину с высокой точностью и передать её в компьютер для последующего анализа.

Характеристики

• Артикул: 13-935; производитель: Edmund Optics
• Модель: Manta G-223B
• Формат сенсора: 2/3"
• Разрешение: 2,20 Мп
• Крепление объектива: C-Mount
• Тип сенсора: CMOS с прогрессивной разверткой
• Интерфейс: GigE (Gigabit Ethernet)

Отрасли применения

• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории
• Сборка и юстировка оптических стендов
• Оптическое приборостроение и OEM-интеграция

Описание семейства продуктов

• Датчики размером до 1,1 дюйма
• До 128 МБ встроенной памяти.
• Power over Ethernet для большей гибкости

Камеры Allied Vision Manta PoE — это высокопроизводительные камеры GigE, обеспечивающие гибкость технологии Power over Ethernet (PoE) для простой системной интеграции. Эти камеры доступны в монохромном или цветном исполнении с сенсорами от 1/1,8 до 1,1 дюйма и разрешением от 3,2 до 12,4 мегапикселей. Резьба M3 в верхней и нижней части корпуса камеры позволяет легко установить камеру, а также доступен дополнительный адаптер для штатива ¼-20 (#89-996). Камеры Allied Vision Manta PoE оснащены резьбой C-Mount и совместимы с аксессуарами C-Mount, включая объективы для обработки изображений и фильтры машинного зрения. Прочный металлический корпус делает эти камеры PoE идеальными для промышленных сред и приложений машинного зрения, таких как контроль качества или промышленный контроль.

Примечание. Кабель GigE (#63-431) продается отдельно и необходим для работы. Также доступны камеры Allied Vision Manta GigE без питания через Ethernet.
