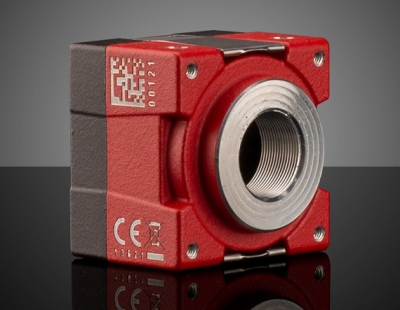

Монохромная камера Allied Vision Alvium, модель: 1800 U-511m, USB 3.1 (справа), формат сенсора: 1/1.8", разрешение: 5.1 Мп, крепление: S-Mount, тип сенсора: CMOS с прогрессивной разверткой, частично открытый корпус

Описание

Камера Allied Vision Alvium 1800 U-511m компании Edmund Optics — это чёрно-белая (монохромная) камера машинного зрения на основе сенсора формата 1/1.8" с разрешением 5.1 мегапикселей, предназначенная для встраивания в промышленные и лабораторные системы контроля и анализа изображений.

Тип сенсора — CMOS: такая матрица снимает сразу весь кадр целиком за один момент времени (а не построчно, как в старых камерах с чересстрочной развёрткой), поэтому движущиеся объекты на снимке не получаются «размазанными» или искажёнными по вертикали.

Камера передаёт данные по интерфейсу USB 3.1 (разъём справа) — этот способ подключения определяет, каким кабелем и с какой скоростью изображение передаётся на компьютер, и накладывает ограничение на максимальную длину кабеля и скорость передачи видео.

Крепление объектива — S-Mount: это стандартный присоединительный узел, определяющий, какие объективы можно накрутить на камеру напрямую, без переходных колец.

Чёрно-белая (монохромная) камера не разделяет свет по цветам и отдаёт каждому пикселю сенсора весь падающий на него свет целиком, что даёт более высокую чувствительность и более резкую, контрастную картинку, чем у цветной камеры того же класса, — это особенно ценится в задачах контроля качества, где важна точная геометрия объекта, а не его цвет.

Такие камеры устанавливают в системы машинного зрения для автоматического контроля качества на производственной линии, для считывания штрихкодов и маркировки, а также в научные и лабораторные измерительные комплексы, где нужно зафиксировать изображение и передать его на компьютер для дальнейшей обработки.

Крепление объектива S-Mount (в отличие от более распространённого C-Mount) имеет более мелкую резьбу меньшего диаметра и используется в компактных камерах и модулях с маленьким сенсором, для которых подходят соразмерно небольшие объективы. Корпус камеры выполнен частично открытым — это уменьшает габариты и вес модуля там, где полностью закрытый защищённый корпус не требуется.

Характеристики

• Артикул: 19-569; производитель: Edmund Optics
• Тип: чёрно-белая (монохромная) камера машинного зрения
• Модель: Alvium 1800 U-511m
• Формат сенсора: 1/1.8"
• Разрешение: 5.1 Мп
• Интерфейс: USB 3.1 (разъём справа)
• Крепление объектива: S-Mount
• Тип сенсора: CMOS

Отрасли применения

• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории

Product Family Description

• Compact, Low Cost, High Performance Design for Machine Vision and Embedded Applications
• ALVIUM® System on Chip (SoC) Technology with Onboard Imaging Preprocessing
• Up to 24.60 MegaPixels, 1.2” Sensor Format

Allied Vision Alvium USB 3.1 Cameras feature a lightweight compact form factor with ALVIUM® System on Chip (SoC) technology, offering a comprehensive image processing library for advanced onboard image correction and preprocessing functions to relieve host computer and processor workload. In addition to smart camera operations, the unique SoC design also allows for low power consumption and ease of integration, making them ideal for next generation machine vision, robotics and embedded vision applications. The cameras feature a variety of popular Sony Pregius and On Semi CMOS sensors with high image quality, fast frame rate and USB3 Vision interface standard. The actively aligned lens mount minimizes inconsistency and variation. Allied Vision Alvium USB 3.1 Cameras feature a USB port on the back panel and are available in a variety of monochrome, color, and NIR configurations, including C-Mount, CS-Mount, and S-Mount. Full housing versions are best suited for prototyping, development and end user uses. Partial housing and board level configurations have exposed image sensor PCB without heat sinks to reduce space and facilitate system integration making them ideal for OEM embedded design.

Note: Board level versions do not have a lens mount.
