Описание
Аксикон 7646 компании Optogama изготовлен из плавленого кварца (UVFS), имеет плоско-вогнутую форму, стандартный класс изготовления, диаметр 25,4 мм и угол раствора конической поверхности 160° (соответствующий рабочий угол — 10°).

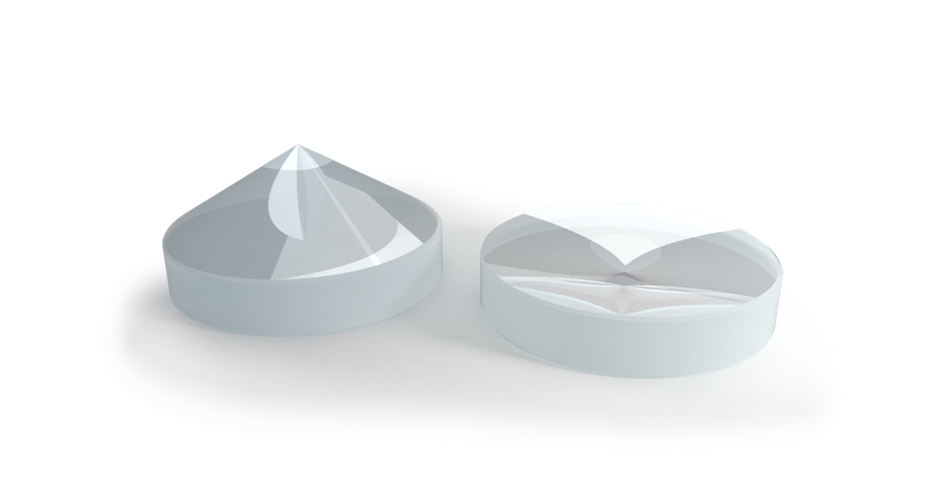

Аксикон — это оптический элемент с одной плоской и одной конической поверхностью. В отличие от плоско-выпуклого аксикона, который своей конической выступающей поверхностью формирует кольцевой пучок и вытянутый узкий световой «шнур» (бесселев пучок) за собой, плоско-вогнутый аксикон имеет коническую поверхность, утопленную внутрь, — такой аксикон обычно используют в паре с плоско-выпуклым или другой собирающей оптикой, чтобы, наоборот, скомпенсировать или преобразовать уже сформированный кольцевой или бесселев пучок, а не создавать его с нуля.
Угол раствора конической поверхности напрямую определяет, насколько сильно аксикон отклоняет проходящие через него лучи от исходного направления, — чем меньше рабочий угол, тем слабее это отклонение.
Материал плавленый кварц (UVFS) обеспечивает высокую прозрачность в широком диапазоне от ультрафиолетового до ближнего инфракрасного света и хорошую стойкость к мощному лазерному излучению; стандартный класс изготовления означает базовый (не повышенный) уровень точности формы конической поверхности, достаточный для большинства практических задач, но уступающий по точности улучшенному классу.
Такие аксиконы применяют в паре с другими оптическими элементами для формирования и преобразования кольцевых и бесселевых пучков в лазерной микрообработке материалов и в научных экспериментах с протяжёнными узкими световыми пучками.
Характеристики
- Артикул: 7646; производитель: Optogama
- Тип: аксикон
- Материал: UVFS (плавленый кварц)
- Форма: плоско-вогнутая
- Класс: стандартный
- Диаметр: 25,4 мм
- Угол раствора: 160°
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Описание
Аксиконы (конические линзы) известны благодаря своей способности преобразовывать коллимированный гауссов пучок в приближение недифрагирующего бесселевого пучка в ближнем поле и в форме кольца в дальнем поле. Чаще всего они используются в тандеме с другими типами линз. Компания Optogama обеспечивает плоско-выпуклые и плоско-вогнутые конические линзы. Эти линзы имеют одну выпуклую поверхность или одну вогнутую коническую поверхность соответственно, тогда как вторые поверхности являются плоскими в обоих случаях.
|
Особенности: - Материалы: UVFS и BK7; - Плоско-выпуклые и плоско-вогнутые линзы; - Аксиконы обычного и продвинутого уровней; - Широкий выбор углов раствора вершины; - Изготовление на заказ. |
Применения: - Хирургия роговицы; - ОКТ; - Атомная ловушка. |

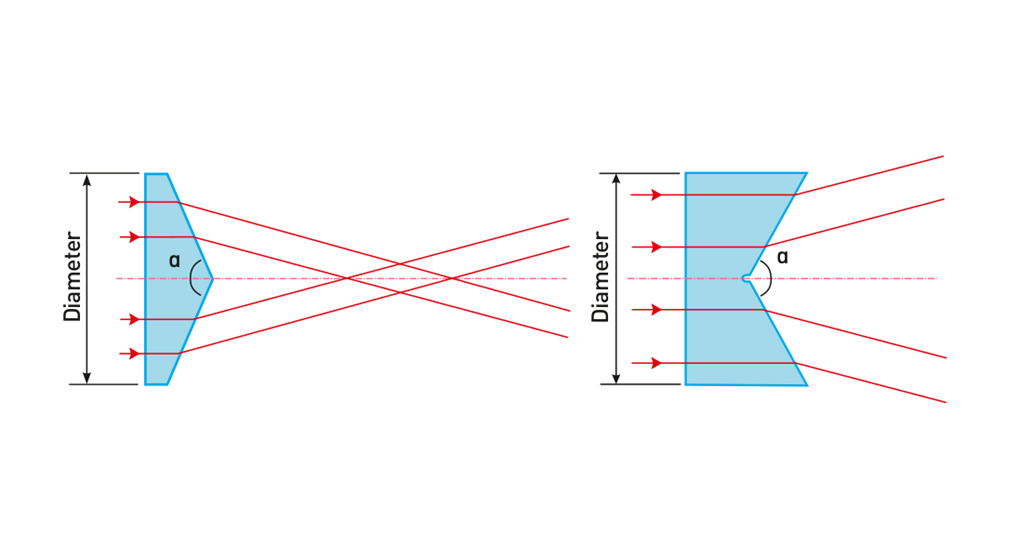

Оптическая схема линзы
_main.png)
Спецификация
|
Параметры |
Значения | |
|---|---|---|
|
Тип |
Плоско-выпуклые |
Плоско-вогнутые |
|
Материал подложки |
BK7, UVFS |
UVFS |
|
Рабочий диапазон |
Аксиконы из BK7 без покрытия: 350 нм - 2 мкм Аксиконы из UVFS без покрытия: 185 нм - 2,1 мкм | |
|
Апертура |
>90% |
>90% |
|
Допуск на диаметр |
+0/-0,1 мм |
+0/-0,1 мм |
|
Закругление вершины |
Средний: <⌀1 мм
|
N/A |
|
Допуск по углу |
Средний: ±0,5°
|
Средний: ±0,5 |
|
Центральное отверстие |
N/A |
Средний: ~⌀1 мм Глубина ~2 мм |
|
Защитные фаски |
<0,35 мм при 45° |
<0,35 мм при 45° |
|
Покрытия |
без покрытия |
без покрытия |
|
Качество поверхности |
Средний: 60-40 S-D
|
60-40 S-D |
|
Неоднородность поверхности |
Средний: <1λ@632,8 нм
|
<1λ@632,8 нм |
|
Покрытия |
без покрытия |
без покрытия |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
