Описание

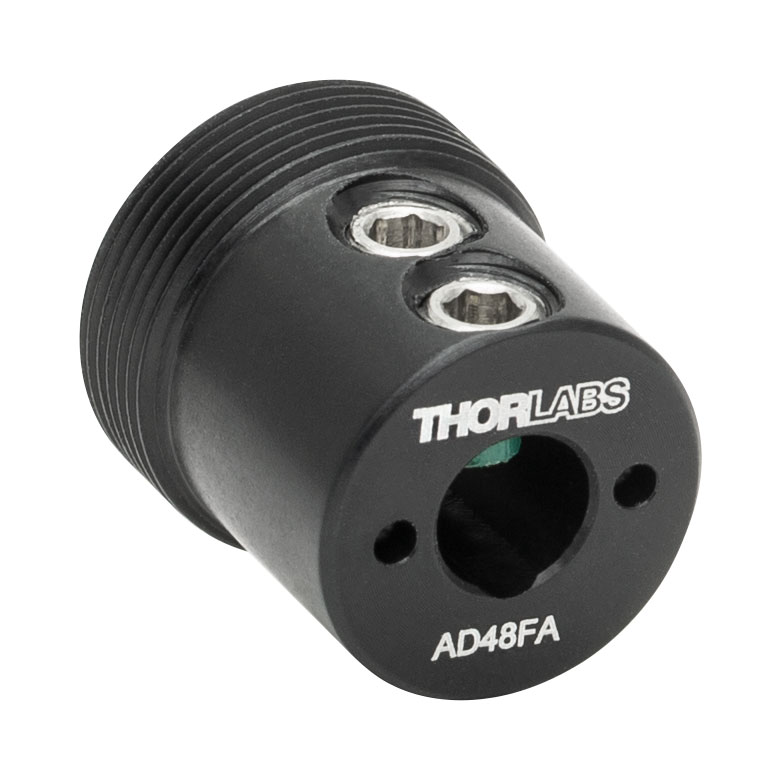

Адаптер AD48FA предназначен для установки цилиндрических компонентов диаметром 4,7 мм в резьбовую систему SM05. Он разработан, в том числе, для фиксации волоконных коллиматоров, GRIN‑объективов и других миниатюрных оптических узлов малого диаметра. Внутренняя посадка обеспечивает точное центрирование компонента Ø4,7 мм, а внешняя резьба SM05 позволяет вкручивать адаптер в тубусы, кинематические держатели и другие элементы, совместимые с SM05. Это обеспечивает надёжную интеграцию миниатюрной оптики в более крупные свободнопространственные системы и клеточные конструкции.
Благодаря точной механической обработке AD48FA обеспечивает стабильную геометрию и соосность, что критично при работе с малым диаметром апертуры и высокими требованиями к качеству коллимации. Металлический корпус выдерживает многократные циклы монтажа, а стандартная резьба SM05 делает адаптер универсальным звеном между микрооптикой и остальной механикой Thorlabs. Использование такого адаптера упрощает построение компактных коллимационных узлов и волоконно‑оптических интерфейсов.
Характеристики
-
>Тип: адаптер с внешней резьбой SM05 для цилиндрических компонентов Ø4,7 мм.
>Внутренний диаметр: 4,7 мм, рассчитан на миниатюрные оптические модули.
>Внешняя резьба: SM05 (0,535"‑40), совместима с системой SM05.
>Материал: металлический корпус с высокой точностью обработки.
>Назначение: установка GRIN‑объективов, волоконных коллиматоров и других модулей Ø4,7 мм.
>Особенности: компактность, высокая соосность, удобная интеграция в клеточные и тубусные системы.
>Совместимость: тубусы SM05, кинематические держатели и клеточные узлы.
>Производитель: Thorlabs.
Отрасли применения
-
>Волоконно‑оптические коллимационные узлы и интерфейсы.
>Лабораторные установки по фотонике с использованием микрооптики.
>Системы спектроскопии и визуализации с малыми апертурами.
>Промышленные оптические датчики и коллиматоры.
>Учебные стенды, демонстрирующие работу микрооптических компонентов.
