Описание

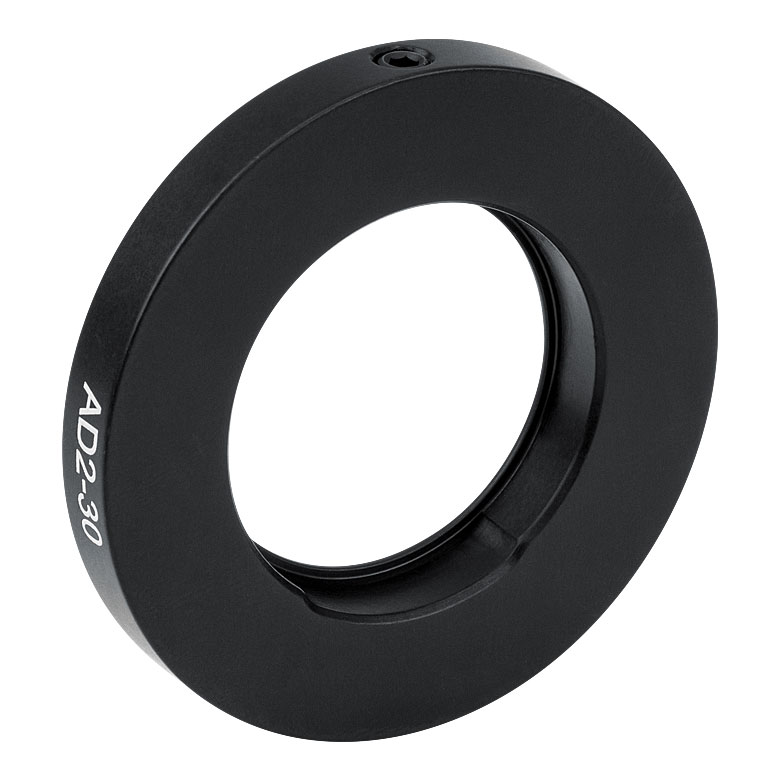

Thorlabs AD2-30 — механический адаптер для установки круглых оптических элементов диаметром 30 мм в держатели, рассчитанные на оптику диаметром 2". Компонент компенсирует разницу размеров и позволяет использовать линзу, фильтр, окно или зеркало европейского метрического формата в распространенной двухдюймовой оправе. Толщина адаптера 0,25" обеспечивает компактное размещение без существенного увеличения длины оптической сборки.
Переходное кольцо полезно при модернизации существующих стендов, когда подходящий оптический элемент доступен только в диаметре 30 мм, а установленная механика рассчитана на 50,8 мм. Адаптер помогает сохранить соосность компонента и уменьшает вероятность бокового смещения. Однако он не изменяет чистую апертуру самой оптики: рабочий пучок по-прежнему должен полностью проходить через 30-миллиметровый элемент с учетом фаски и зоны удержания.
Для линз и интерференционных фильтров важно соблюдать ориентацию поверхности, а при установке зеркала — исключить контакт кольца с покрытой областью. Толщина оптики должна соответствовать диапазону удержания исходной двухдюймовой оправы с учетом добавленной толщины переходника.
Характеристики
- Производитель: Thorlabs.
- Модель: AD2-30.
- Тип: редукционный адаптер для круглой оптики.
- Диаметр устанавливаемого элемента: 30 мм.
- Совместимый формат держателя: 2", или 50,8 мм.
- Толщина адаптера: 0,25".
- Назначение: центрирование метрической оптики в двухдюймовой оправе.
- Подходящие элементы: линзы, фильтры, зеркала и окна.
Особенности интеграции
Адаптер вкладывают в оправу ровно, без перекоса и загрязнений на опорных поверхностях. После установки проверяют, не перекрывает ли внутренний край полезную апертуру. Прижимное кольцо затягивают только до исчезновения люфта. Для хрупких кристаллов и тонких фильтров рекомендуется применять совместимое эластичное кольцо или иной предусмотренный производителем способ разгрузки.
Отрасли применения
- Лазерные лабораторные стенды.
- Спектроскопические приборы.
- Микроскопические осветительные тракты.
- Машинное зрение и техническая съемка.
- Интеграция метрической и дюймовой оптики.
- Ремонт и модернизация экспериментального оборудования.
- Прототипирование фотонных устройств.
