Поставщик
|
Hamamatsu |
|
Тип ФЭУ
|
модули ФЭУ |
|
Масса
|
70 г |
|
Особенности
|
с токовым выходом |
|
Длина волны (длинная)
|
700 нм |
|
Размеры (Ш х В х Г)
|
51,0 мм х 30,0 мм х 25,0 мм |
|
Длина волны (короткая)
|
230 нм |
|
Длина волны (пик)
|
400 нм |
|
Температура хранения
|
от -20 ℃ до +50 ℃ |
|
Макс. Входное напряжение
|
6 В |
|
Макс. Входной ток
|
10 мА |
|
Макс. Ток выходного сигнала
|
100 мкА |
|
Макс. Управляющее напряжение
|
+1,1 В (входное сопротивление 1 МОм) |
|
Пульсирующий шум (от пика до пика) Макс.
|
0,6 мВ |
|
Рабочая температура окружающей среды
|
от +5 ℃ до +50 ℃ |
|
Размер площади фотокатода
|
Диаметр 8 мм |
|
Входное напряжение
|
от +4,5 В до +5,5 В |
|
Время урегулирования Макс.
|
10 с |
|
Форма площади фотокатода
|
Круглый |
|
[Анод] Минимальная светочувствительность
|
80 А/лм |
|
[Анод] Светочувствительность тип
|
210 А/лм |
|
[Анод] Темновой ток (через 30 мин.) макс.
|
10 нА |
|
[Анод] Темновой ток (через 30 мин.) тип
|
1 нА |
|
[Анод] Чувствительность к излучению, тип
|
2,2 х 105 А/Вт |
|
[Временной отклик] Время нарастания Тип
|
0,57 нс |
|
[Катод] Светочувствительность мин.
|
80 мкА/лм |
|
[Катод] Светочувствительность тип
|
105 мкА/лм |
|
[Катод] Чувствительность к излучению, тип
|
110 мА/Вт |
Описание

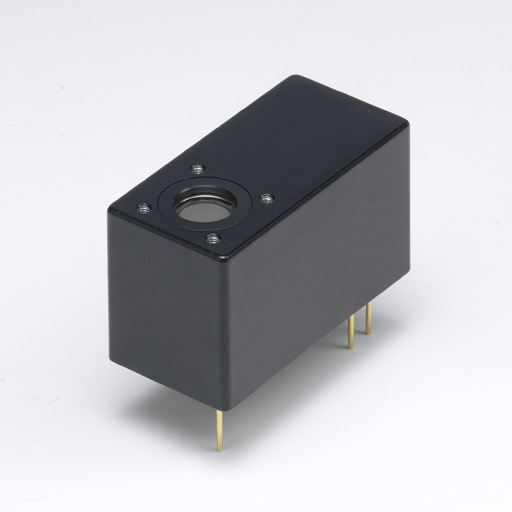

Модуль H12056-110 — законченный узел на основе фотоэлектронного умножителя (ФЭУ) с выходом по току: в отличие от модулей с выходным напряжением, здесь итоговый сигнал снимается в виде силы тока, что во многих измерительных схемах даёт более широкий линейный диапазон и более простое согласование с последующей аналоговой электроникой.
Работа ФЭУ основана на явлении фотоэффекта: попадающий на светочувствительный слой фотон выбивает из него электрон, который затем ускоряется электрическим полем и, ударяясь о следующие электроды внутри трубки (так называемые диноды), выбивает уже несколько новых электронов каждый раз, — за счёт множества таких последовательных каскадов усиление достигает миллионов раз.
Выбор конкретной модели модуля ФЭУ обычно определяется требуемым спектральным диапазоном чувствительности, напряжением питания, скоростью отклика и типом выходного сигнала (ток или напряжение) — эти параметры подбирают под конкретную измерительную задачу и совместимость с остальной электроникой прибора.
Компания Hamamatsu Photonics — японский производитель, специализирующийся на фотодетекторах и источниках излучения; её компоненты, включая модель H12056-110, широко применяются в научном приборостроении, медицинском оборудовании и промышленных измерительных системах по всему миру, а модельный номер точно определяет спектральный диапазон, чувствительность и электрические параметры конкретного изделия.
Характеристики
- Артикул: 0; производитель: Hamamatsu
- Модель: H12056-110
- Тип компонента: Модуль ФЭУ с токовым выходом
Отрасли применения
- Спектроскопия и аналитическое приборостроение
- Медицинская техника и диагностическое оборудование
Серия H12056 представляет собой модуль фотоумножителя, содержащий металлический корпус ФЭУ, схему затвора и схему высоковольтного источника питания. Этот модуль имеет функцию затвора, позволяющую защитить ФЭУ от чрезмерного света без полного отключения напряжения ФЭУ, как в случае открытия/закрытия машины для изменения образцов измерения. Доступны четыре типа фотокатодов, включая супердвущелочной фотокатод, который имеет более высокую чувствительность, чем обычные бищелочные фотокатоды, ультрадвущелочной фотокатод, который обеспечивает еще более высокую чувствительность, многощелочной фотокатод с чувствительностью, распространяющейся на ближнюю инфракрасную область, и многощелочной фотокатод с повышенной чувствительностью к красному цвету. . Хамамацу также предоставляет
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Hamamatsu Photonics – японская компания, производящая оптоэлектронные датчики, фотоэлектронные умножители, источники света и оптико-электронные компоненты и системы.
