Поставщик
|
Hamamatsu |
|
Тип ФЭУ
|
модули ФЭУ |
|
Особенности
|
с выходным напряжением |
|
Длина волны (пик)
|
420 нм |
|
Масса
|
170 г |
|
Температура хранения
|
от -20 ℃ до +50 ℃ |
|
Макс. Входное напряжение
|
+/-18 В |
|
Макс. Входной ток
|
+4 мА / -1 мА |
|
Макс. Напряжение выходного сигнала
|
+10 В (сопротивление нагрузки 10 кОм) |
|
Макс. Управляющее напряжение
|
+1,2 В (входное сопротивление 1 МОм) |
|
Пульсирующий шум (от пика до пика) Макс.
|
0,6 мВ |
|
Рабочая температура окружающей среды
|
от +5 ℃ до +50 ℃ |
|
Размер площади фотокатода
|
Диаметр 22 мм |
|
Размеры (Ш х В х Г)
|
Диаметр 35 мм х 120 мм |
|
Длина волны (короткая)
|
300 нм |
|
Длина волны (длинная)
|
650 нм |
|
Выходное напряжение смещения Тип.
|
+/-1 мВ |
|
Входное напряжение
|
От +/-11,5 В до +/-15,5 В |
|
Время урегулирования Макс.
|
10 с |
|
Форма площади фотокатода
|
Круглый |
|
[Анод] Минимальная светочувствительность
|
4,0 x 107 В/лм |
|
[Анод] Светочувствительность тип
|
1,8 х 108 В/лм |
|
[Анод] Чувствительность к излучению, тип
|
170 В/нВт |
|
[Катод] Светочувствительность мин.
|
60 мкА/лм |
|
[Катод] Светочувствительность тип
|
90 мкА/лм |
|
[Катод] Чувствительность к излучению, тип
|
85 мА/Вт |
Описание

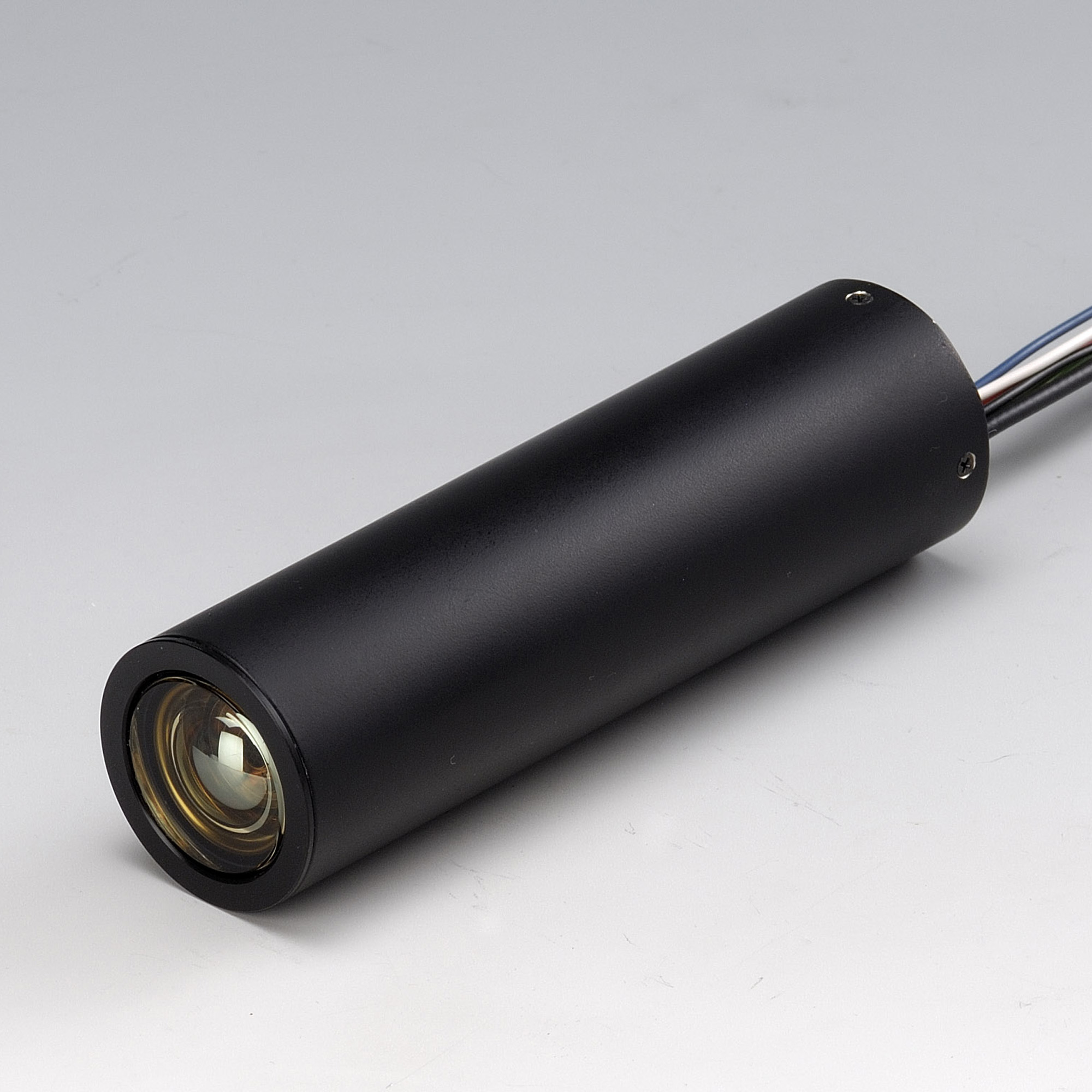

H10492-001 — модуль фотоэлектронного умножителя (ФЭУ) с выходным напряжением производства компании Hamamatsu. Фотоэлектронный умножитель — это чрезвычайно чувствительный оптический датчик, способный регистрировать свет вплоть до отдельных фотонов: попадающий на его входное окно свет выбивает электроны, которые затем многократно (в миллионы раз) усиливаются внутри вакуумной трубки, а на выходе модуль сразу выдаёт готовый электрический сигнал в виде напряжения, пропорционального интенсивности света.
Главное преимущество фотоэлектронных умножителей перед более простыми фотодиодами — колоссальный внутренний коэффициент усиления: слабый световой сигнал, который обычный фотодиод просто не смог бы отличить от собственных шумов электроники, ФЭУ усиливает уже внутри вакуумной трубки настолько, что на выходе получается уверенно измеримый сигнал.
Выбор конкретной модели модуля ФЭУ обычно определяется требуемым спектральным диапазоном чувствительности, напряжением питания, скоростью отклика и типом выходного сигнала (ток или напряжение) — эти параметры подбирают под конкретную измерительную задачу и совместимость с остальной электроникой прибора.
Компания Hamamatsu Photonics — японский производитель, специализирующийся на фотодетекторах и источниках излучения; её компоненты, включая модель H10492-001, широко применяются в научном приборостроении, медицинском оборудовании и промышленных измерительных системах по всему миру, а модельный номер точно определяет спектральный диапазон, чувствительность и электрические параметры конкретного изделия.
Характеристики
- Артикул: 0; производитель: Hamamatsu
- Модель: H10492-001
- Тип компонента: Модуль ФЭУ с выходным напряжением
Отрасли применения
- Спектроскопия и аналитическое приборостроение
- Медицинская техника и диагностическое оборудование
Модули фотоумножителей серии H10492 включают в себя фронтальную фотоумножительную трубку диаметром 25 мм (1 дюйм), высоковольтную цепь питания и малошумящий усилитель. Усилители доступны с коэффициентом преобразования тока в напряжение 1 В/мкА или 0,1 В/мкА и полоса частот от постоянного тока до 20 кГц, от постоянного тока до 200 кГц или от постоянного тока до 8 МГц. Для измерений в видимом диапазоне или в видимом и ближнем ИК-диапазоне предусмотрены фотоумножители с различными характеристиками спектрального отклика. .
