Поставщик
|
Edmund Optics |
|
Артикул
|
02-047 |
|
Поле зрения (дюймы)
|
0.75 |
|
Высота (дюймы)
|
1.25 |
|
Диаметр линзы в комплекте (дюймы)
|
0.68 |
|
Тип оптики
|
Kellner-type / AR coated |
|
Тип
|
Inch Reticle |
|
Вес (г)
|
40.8 |
|
Диаметр совместимой сетки (мм)
|
27.00 |
|
Рабочее расстояние (дюймы)
|
0.75 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание

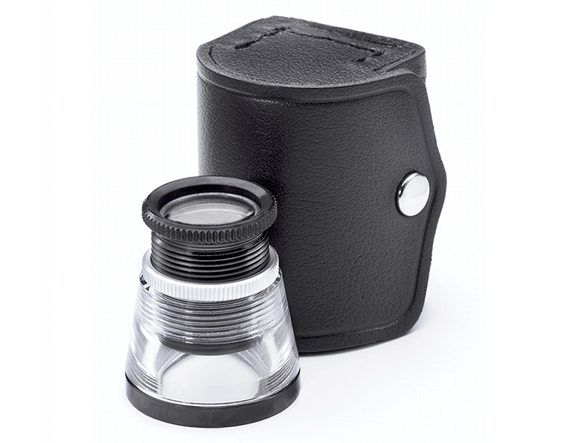

Компаратор 02-047 компании Edmund Optics представляет собой набор из лупы с 9-кратным увеличением и линейной калибровочной шкалы в дюймовых единицах, предназначенный для точных визуальных измерений мелких деталей.
Компаратор — это простой оптический измерительный инструмент, совмещающий увеличительную лупу с нанесённой прямо на её поле зрения (либо на отдельную прикладываемую шкалу) точной измерительной шкалой: наблюдатель одновременно видит увеличенный объект и наложенные на него деления шкалы, что позволяет напрямую, без отдельного измерительного прибора, считать размер мелкой детали в нужных единицах.
9-кратное увеличение лупы позволяет разглядеть достаточно мелкие детали и деления шкалы, которые были бы неразличимы невооружённым глазом, оставаясь при этом простым и недорогим ручным инструментом, не требующим питания или сложной настройки, в отличие от полноценного измерительного микроскопа.
Дюймовая калибровочная шкала (а не метрическая) рассчитана на измерение размеров непосредственно в дюймах и их долях, что удобно там, где чертежи и допуски детали изначально заданы именно в этой системе единиц.
Такие компараторы применяют для быстрого визуального контроля размеров мелких деталей на производстве и в лаборатории — например, для проверки диаметра отверстия, ширины паза или толщины проволоки без использования более сложного измерительного оборудования.
Характеристики
- Артикул: 02-047; производитель: Edmund Optics
- Тип: компаратор (лупа с измерительной шкалой)
- Увеличение лупы: 9X
- Шкала: калибровочная, дюймовая
Отрасли применения
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
Отлично подходит для определения качества бумаги и поглощения чернил. Идеально подходит для корректоров. Прозрачное акриловое основание ложится прямо на работу для четкого осмотра крупным планом. База пропускает свет на объект наблюдения. 9X — это трехэлементная система линз типа Келлнера с цветовой коррекцией.
Поворотный фокус с фиксирующим кольцом для постоянной настройки. Кольцо адаптера контактной сетки на основании подходит для всех сеток диаметром 27 мм.
Примечание. Нейлоновый чехол (#36-286) продается отдельно.
Описание сетки
Прямые линейные весы для важных измерений в английском (дюймовом) или метрическом формате. Английский/дюйм: шкала от 0 до 0,75 дюйма с шагом 0,005 дюйма, нумерация через каждые 0,025 шага. Метрическая система: шкала от 0 до 20 мм с шагом 0,1 мм, нумерация через каждые 1 мм.
