Поставщик
|
Edmund Optics |
|
Артикул
|
45-914 |
|
Тип линз
|
вогнутые |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
4450 |
|
Диаметр
|
9 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 1000 |
|
Типичный предел плотности энергии
|
5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Plano-Concave Lens |
|
Скос
|
Protective bevel as needed |
|
Числовая апертура NA
|
0.25 |
|
f / #
|
2.00 |
|
Радиус R1 (мм)
|
-14.12 |
|
Толщина кромки ET (мм)
|
2.89 |
|
Чистая апертура CA (мм)
|
8.1 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
2.25 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-SF11 |
|
Спецификация покрытия
|
Rabs ≤0.25% @ 880nmRavg ≤1.25% @ 400 - 870nmRavg ≤1.25% @ 890 - 1000nm |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Заднее фокусное расстояние BFL (мм)
|
-19.26 |
|
Эффективное фокусное расстояние EFL (мм)
|
-18.00 |
|
Диаметр (мм)
|
9.00 +0.0/-0.025 |
Описание
Плоско-вогнутая линза с одной плоской и одной вогнутой сферической поверхностью выполняет функцию рассеивающего элемента, увеличивающего угол расходимости проходящего через неё светового пучка. Отрицательное фокусное расстояние -18 мм означает формирование мнимого фокуса на стороне падения света, а не реального фокуса позади линзы, что типично для отрицательных оптических элементов данного класса. Диаметр 9 мм делает линзу удобной для встраивания в компактные оптические тракты, а широкополосное просветляющее покрытие, рассчитанное на диапазон 400-1000 нм, охватывает практически весь видимый спектр и ближнюю инфракрасную область, что расширяет область применения элемента без необходимости смены покрытия под конкретную длину волны источника.
Характеристики
- Тип: плоско-вогнутая рассеивающая линза
- Диаметр: 9 мм
- Фокусное расстояние: -18 мм
- Просветляющее покрытие для диапазона 400-1000 нм
- Широкополосное антибликовое покрытие
Отрасли применения
Подобные линзы используются для увеличения диаметра лазерного пучка перед его дальнейшей обработкой, в схемах построения телескопов Галилея, а также как корректирующие компоненты в составных объективах. Их применяют в лазерных системах резки и маркировки, приборостроении, оптико-механических модулях подсветки и научно-исследовательском оборудовании, работающем в широком спектральном диапазоне. Кроме того, такие элементы востребованы при сборке афокальных расширителей пучка и в схемах согласования модового состава излучения между различными элементами оптического тракта.
Описание семейства продуктов
- Просветляющее покрытие обеспечивает коэффициент отражения <1,25% на поверхность в диапазоне 400–1000 нм
- <0,25 % коэффициента отражения при 880 нм
- Предназначен для угла падения 0°
- Различные варианты покрытия: без покрытия, MgF2, VIS 0°, NIR I и NIR II

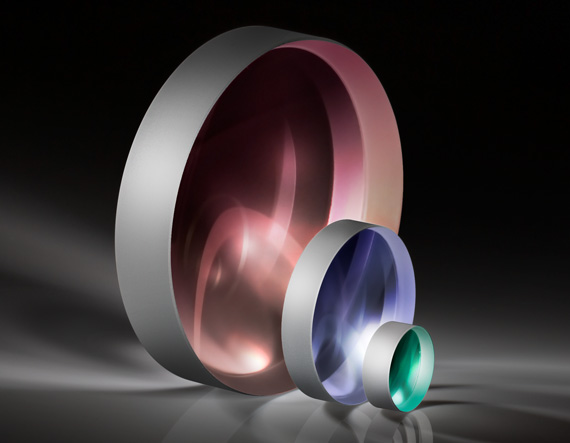

Плано-вогнутые линзы (PCV) имеют одну плоскую и одну изогнутую внутрь поверхность. Объективы PCV имеют отрицательное фокусное расстояние и используются для уменьшения изображения или для рассеивания света.
