Двояковогнутая линза, без покрытия, диаметр: 9 мм, фокусное расстояние: -9 мм

Описание

Сильная отрицательная двояковогнутая линза Ø9 мм увеличивает расходимость пучка и имеет фокусное расстояние −9 мм.

Равенство абсолютного фокуса диаметру означает высокую отрицательную оптическую силу. По каталоговым данным подложка выполнена из N-SF11; отсутствие покрытия сохраняет широкий базовый спектральный диапазон стекла, но приводит к более высоким отражениям на двух поверхностях. Симметричная двояковогнутая форма удобна при близких сопряжениях и может использоваться как отрицательный элемент телескопа Галилея или корректор в многолинзовой системе.

Отрицательный знак фокусного расстояния означает, что при параллельном входе лучи расходятся так, словно выходят из виртуальной точки перед линзой. В телескопе Галилея компонент ставят до фокуса положительной линзы, получая прямое изображение и компактную длину системы. Поскольку N-SF11 имеет высокий показатель преломления и дисперсию, линза достигает большой оптической силы при малом размере, но спектральный разброс углов остается существенным. Непокрытая версия подходит для прототипирования в широком диапазоне; если рабочая линия известна заранее, покрытый аналог может заметно снизить потери и паразитную засветку.

Характеристики

• Тип: отрицательная двояковогнутая линза
• Диаметр: 9 мм
• Фокусное расстояние: −9 мм
• Покрытие: отсутствует
• Материал по каталоговым данным: N-SF11
• Отношение |f|/D: 1

Особенности интеграции

Расходящийся выход нельзя оценивать только по номинальному фокусу: важны положение виртуального фокуса, входной диаметр и расстояние до следующего элемента. Из-за сильной кривизны следует исключить контакт оправы с центральной частью поверхностей. В лазерной схеме обе непокрытые грани создают обратные отражения; их направление анализируют заранее и при необходимости наклоняют весь узел в пределах допустимого аберрационного бюджета.

Отрасли применения

• Расширители лазерного пучка
• Коррекция оптической силы
• Миниатюрные телескопы Галилея
• Учебная геометрическая оптика
• Прототипирование объективов

Описание семейства продуктов

• Диапазон длин волн 350–2200 нм
• Точный диаметр и допуски на центрирование обеспечивают простую интеграцию OEM
• Широкий выбор диаметров и фокусных расстояний.
• Доступны дополнительные варианты просветляющего покрытия: MgF₂, VIS 0°, VIS-NIR, NIR I и NIR II.

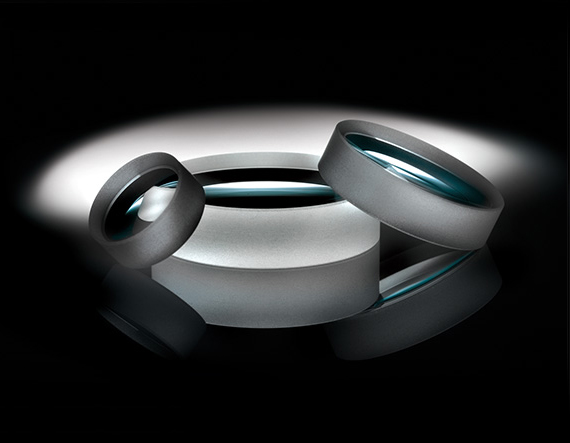

Двойно-вогнутые (DCV) линзы имеют две изогнутые внутрь поверхности и отрицательное фокусное расстояние. Они используются для уменьшения изображения и распространения света.
