Поставщик
|
Edmund Optics |
|
Артикул
|
65-549-INK |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
MgF2 (400-700nm) |
|
Тип ахроматических линз
|
одиночные |
|
Материал
|
MgF2 (фторид магния) |
|
Покрытие
|
4450 |
|
Диаметр
|
9 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Тип
|
Achromatic Lens |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Числовая апертура NA
|
0.50 |
|
f / #
|
1 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BASF64 / N-SF66 |
|
Толщина кромки ET (мм)
|
5.73 |
|
Радиус R3 (мм)
|
-14.16 |
|
Радиус R2 (мм)
|
-5.00 |
|
Радиус R1 (мм)
|
6.87 |
|
Допуск толщины центра (мм)
|
±0.2 |
|
Толщина центра CT 2 (мм)
|
1.80 |
|
Толщина центра CT 1 (мм)
|
6.35 |
|
Чистая апертура CA (мм)
|
8.1 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Заднее фокусное расстояние BFL (мм)
|
4.92 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Эффективное фокусное расстояние EFL (мм)
|
9.00 |
|
Диаметр (мм)
|
9.00 ±0.025 |
Описание

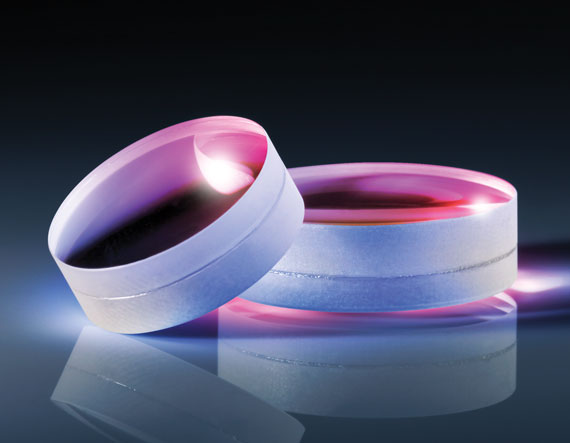

Ахроматическая линза 65-549-INK компании Edmund Optics (серия TECHSPEC®) имеет диаметр 9 мм и фокусное расстояние 9 мм. Линза представляет собой склеенный дублет из положительного элемента (крон) и отрицательного элемента (флинт) с разными показателями преломления и дисперсией, что сводит хроматические аберрации к минимуму.
По сравнению с одиночной сферической линзой ахроматический дублет обеспечивает значительно более высокое качество изображения при фокусировке или коллимации широкополосного излучения и меньший уровень сферической аберрации благодаря взаимной компенсации кривизны поверхностей двух элементов.
На внешние поверхности нанесено покрытие, обеспечивающее однослойное просветляющее покрытие фторидом магния (MgF₂), эффективное в диапазоне 400–700 нм, с остаточным отражением на поверхность Rср ≤ 1,75% (диапазон 400–700 нм (однослойное MgF₂)), что снижает френелевские потери и повышает контраст формируемого изображения.
Затемнённые торцы (исполнение INK) поглощают паразитный свет, рассеянный на боковой поверхности линзы, и уменьшают уровень фонового рассеяния в оптической схеме, что особенно важно в прецизионных лазерных и измерительных системах.
Совпадение диаметра и фокусного расстояния (относительное отверстие f/1) характерно для короткофокусного высокоапертурного ахромата, применяемого для эффективного сбора и коллимации излучения от компактных источников малого размера.
Характеристики
- Артикул: 65-549-INK; производитель: Edmund Optics
- Тип: ахроматическая линза (склеенный дублет)
- Диаметр: 9 мм
- Фокусное расстояние (EFL): 9 мм
- Просветляющее покрытие: 400–700 нм (однослойное MgF₂)
- Материал: крон/флинт, оптический клей
- Исполнение: с затемнёнными (INK) торцами
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Предназначен для угла падения 0°
- Коэффициент отражения менее 1,75 % на поверхность при длине волны 400–700 нм
- Также доступны ахроматы с покрытием VIS 0° и VIS-NIR.
Ахроматические дублетные линзы состоят из двух оптических компонентов, склеенных вместе и образующих ахроматический дублет, оптимизированный с помощью компьютера для коррекции осевых сферических и хроматических аберраций. Наши ахроматические дублеты доступны с однослойным покрытием MgF2 или широкополосным многослойным покрытием для видимого спектра. Также доступны ахроматические дублеты NIR и ахроматические дублеты с затемненными краями.
Ахроматические двойные линзы намного превосходят простые линзы для многоцветного изображения ("белого света"). Два элемента, составляющие ахроматическую дуплетную линзу (буквально «бесцветная линза»), объединены в пару из-за их способности корректировать цветовое разделение, присущее стеклу. Устранив проблематичные хроматические аберрации, ахроматические дуплетные линзы стали наиболее экономичным средством для получения хорошего полихроматического освещения и изображения.
