Поставщик
|
Edmund Optics |
|
Артикул
|
35-994 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
UV-VIS (345-700nm) |
|
Тип ахроматических линз
|
одиночные |
|
Диапазон
|
УФ |
|
Диаметр
|
9 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Exempt |
|
Диапазон длин волн (нм)
|
345 - 700 |
|
Тип
|
Achromatic Lens |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Спецификация покрытия
|
Ravg ≤1.5% @ 345 - 700nm |
|
Покрытие
|
UV-VIS (345-700nm) |
|
Числовая апертура NA
|
0.17 |
|
f / #
|
3 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-FK5 / F2 |
|
Толщина кромки ET (мм)
|
4.29 |
|
Радиус R3 (мм)
|
-40.64 |
|
Радиус R2 (мм)
|
-12.12 |
|
Радиус R1 (мм)
|
14.60 |
|
Допуск толщины центра (мм)
|
±0.2 |
|
Толщина центра CT 2 (мм)
|
1.50 |
|
Толщина центра CT 1 (мм)
|
3.75 |
|
Чистая апертура CA (мм)
|
8.1 |
|
Фокусное расстояние характерной длины волны (нм)
|
405.00 |
|
Заднее фокусное расстояние BFL (мм)
|
24.13 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Эффективное фокусное расстояние EFL (мм)
|
27.00 |
|
Диаметр (мм)
|
9.00 +0.0/-0.025 |
Описание

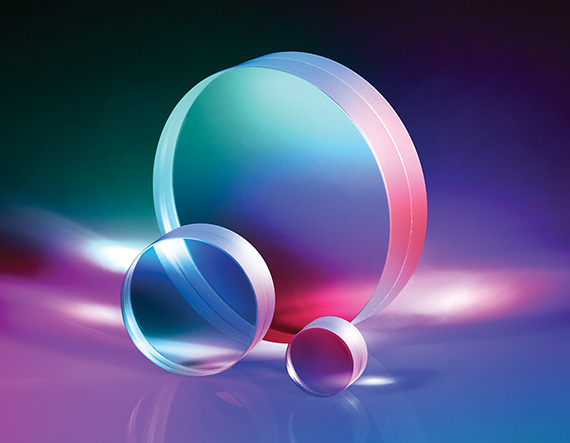

Ахроматическая линза для ультрафиолетового диапазона (NUV) представляет собой составной дублет, специально спроектированный и изготовленный из материалов с достаточным пропусканием в ближнем УФ-диапазоне, где обычные оптические стекла для видимого света начинают заметно терять прозрачность. Комбинация двух линз с различной дисперсией позволяет скорректировать хроматическую аберрацию в пределах указанного покрытия 345-700 нм — диапазона, охватывающего ближний ультрафиолет и весь видимый спектр, что делает элемент пригодным для универсальных оптических схем, работающих сразу в двух смежных спектральных областях. Диаметр 9 мм и фокусное расстояние 27 мм задают компактный узел с относительным отверстием около f/3, подходящий для встраивания в малогабаритные оптические приборы. Работа на стыке ультрафиолетового и видимого диапазонов предъявляет повышенные требования к чистоте применяемого стекла и стабильности склеивающего состава в дублете, поскольку органические клеи могут терять прозрачность при длительном воздействии коротковолнового излучения.
Характеристики
- Тип: ахроматическая линза для УФ-диапазона (NUV)
- Покрытие: 345-700 нм
- Диаметр: 9 мм
- Фокусное расстояние: 27 мм
- Скорректирована по хроматической аберрации в УФ и видимом диапазонах
- Поставщик: Edmund Optics
Отрасли применения
Ахроматы для ближнего УФ применяются в флуоресцентной микроскопии, аналитическом и криминалистическом оборудовании, системах отверждения UV-составов, а также в научных приборах, работающих одновременно с ультрафиолетовым и видимым излучением.
Описание семейства продуктов
- Отличная передача в диапазоне 345–700 нм
- Идеально подходит для использования со светодиодами NUV и ртутными лампами.
- Недорогой, надежный дизайн
Наши ахроматические линзы TECHSPEC® NUV специально разработаны для минимизации размера пятна полихроматического освещения в диапазоне 345–700 нм. Идеально подходит для использования во флуоресцентных приборах, а также для простой фокусировки обычных источников УФ-излучения, таких как ртутные дуговые лампы, УФ-светодиоды и тройные Nd:YAG-лазеры. Наши ахроматические линзы TECHSPEC® для ближнего УФ-излучения имеют простую цементированную конструкцию и являются отличной альтернативой дуплетам и триплетам с воздушным пространством для УФ-излучения. Объективы обеспечивают > 90 % пропускания при 360 нм и > 50 % пропускания при 334 нм.
