Ахроматическая линза с покрытием YAG-BBAR (500 - 1100 нм), диаметр: 9 мм, фокусное расстояние: 12 мм

Описание

Ахроматическая линза с покрытием YAG-BBAR представляет собой компактный двухэлементный объектив для фокусировки излучения в диапазоне 500–1100 нм. Два оптических компонента соединены в ахроматический дублет, поэтому оптическая схема предназначена для уменьшения осевых хроматических и сферических аберраций по сравнению с простой одиночной линзой. Это особенно важно при работе с полихроматическим светом или при совмещении основной лазерной линии с видимым юстировочным излучением.

Диаметр 9 мм при фокусном расстоянии 12 мм образует компактную оптику с относительным отверстием около f/1,33. Такая геометрия позволяет получать сильную фокусировку на небольшом оптическом расстоянии, но требует аккуратного центрирования и выбора оправы с достаточным внутренним проходом: фактическая рабочая апертура системы определяется не только диаметром линзы, но и конструкцией держателя, углом падения и расходимостью пучка. При интеграции следует обеспечить соосность линзы и лазерного луча, а также исключить касание оптических поверхностей элементами крепежа.

Покрытие YAG-BBAR рассчитано на широкополосную работу в ближней видимой и ближней инфракрасной областях. Оно оптимизировано для абсолютного коэффициента отражения менее 0,25% на длинах волн 532 и 1064 нм, что помогает уменьшить потери на поверхностях и паразитные обратные отражения в Nd:YAG-системах. Линза подходит для формирования малого пятна при использовании полихроматического освещения в пределах рекомендованного диапазона; конкретный размер пятна будет зависеть от качества пучка, положения фокуса и параметров всей оптической системы.

Характеристики

• Тип: ахроматический дублет из двух оптических компонентов.
• Конструкция: компоненты соединены цементированием.
• Диаметр линзы: 9 мм.
• Фокусное расстояние: 12 мм.
• Расчётное относительное отверстие: приблизительно f/1,33.
• Тип покрытия: YAG-BBAR, широкополосное просветляющее покрытие.
• Рекомендуемый диапазон передачи: 500–1100 нм.
• Абсолютное отражение: менее 0,25% на 532 нм.
• Абсолютное отражение: менее 0,25% на 1064 нм.
• Оптическая функция: коррекция осевых хроматических аберраций.
• Дополнительная коррекция: уменьшение осевых сферических аберраций.
• Назначение оптической схемы: уменьшение размера пятна при полихроматическом освещении.

Отрасли применения

• Фокусировка лазерного излучения Nd:YAG на длинах волн 532 и 1064 нм.
• Лазерные узлы, где основной луч используется совместно с видимым юстировочным каналом.
• Компактные оптические сборки с коротким фокусным расстоянием и ограниченным монтажным пространством.
• Системы обработки, измерения и позиционирования, работающие с полихроматическим освещением в диапазоне 500–1100 нм.

Описание семейства продуктов

• Оптимизировано для абсолютной отражательной способности <0,25% при 532 нм и 1064 нм
• Отличная широкополосная передача от 500 до 1100 нм
• Недорогая альтернатива фокусирующим дуплетам с воздушным пространством

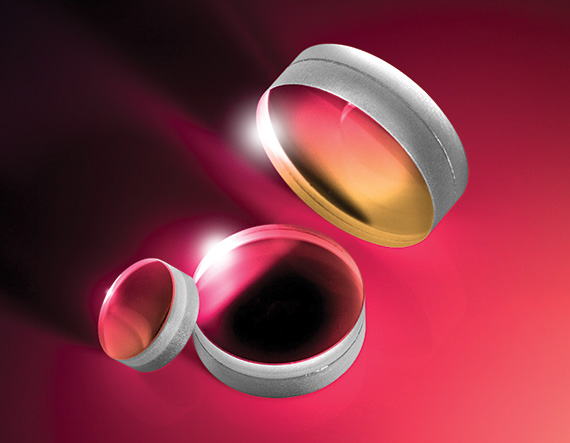

Ахроматические линзы с покрытием TECHSPEC® YAG-BBAR состоят из двух оптических компонентов, склеенных вместе и образующих дублет, который идеально подходит для коррекции осевых сферических и хроматических аберраций. Эти ахроматы имеют широкополосное антибликовое покрытие с превосходной передачей в диапазоне 500–1100 нм и оптимизированы для абсолютного коэффициента отражения менее 0,25% при 532 и 1064 нм. Наши ахроматические линзы с покрытием TECHSPEC YAG-BBAR специально разработаны для минимизации размера пятна при полихроматическом освещении в рекомендуемом диапазоне длин волн, но также могут использоваться для фокусировки лазеров Nd:YAG, особенно лазеров с направляющим лучом.
