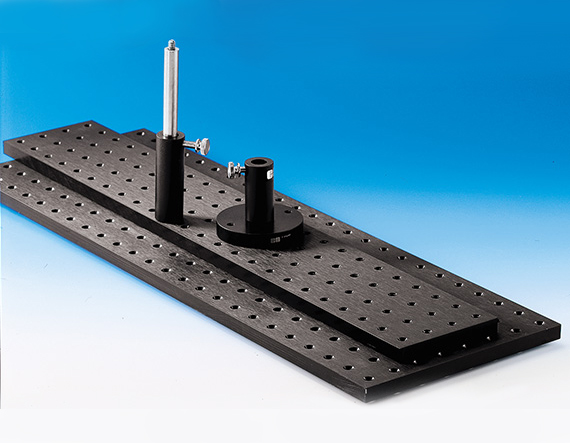

Оптическая плита, длина: 900 мм, ширина: 300 мм, толщина: 13 мм, число отверстий: 432

Описание

Оптическая плита — базовая механическая платформа для монтажа и юстировки оптических и оптомеханических компонентов, обеспечивающая стабильное взаимное положение элементов схемы и подавляющая вибрационные и температурные деформации. Изготавливается обычно из стальных сплавов с сотовым или монолитным внутренним заполнением для повышения жёсткости при умеренном весе. Регулярная сетка резьбовых отверстий, в данном случае из 432 позиций, позволяет закреплять держатели, стойки, зеркала и другие оптомеханические узлы в произвольной конфигурации. Размеры 900х300 мм при толщине 13 мм соответствуют плите среднего формата, применяемой как самостоятельный рабочий стол или как элемент более крупной оптической скамьи. Ровная рабочая поверхность плиты дополнительно защищена от коррозии специальным покрытием, а собственная масса конструкции способствует пассивному демпфированию низкочастотных вибраций внешней среды.

Характеристики

• Тип: оптическая монтажная плита
• Длина: 900 мм
• Ширина: 300 мм
• Толщина: 13 мм
• Число резьбовых отверстий: 432
• Назначение: монтаж и стабилизация оптомеханических узлов

Отрасли применения

Оптические плиты применяются при сборке лазерных стендов, исследовательских оптических схем, испытательных установок, в производственных линиях фотонной сборки и в учебных лабораториях, где требуется устойчивое и точно позиционируемое основание для оптических компонентов. Дополнительно оптические плиты используются как основания для сборки прототипов фотонных устройств и при проведении метрологических измерений, требующих исключения внешних вибраций.

Описание семейства продуктов

• Предоставить стабильную платформу для экспериментов и тестовых конфигураций.
• Отверстия с резьбой 1/4–20 TPI или M6 для различных видов монтажа.
• Черный анодированный алюминий

В английских и метрических макетных платах используются резьбовые отверстия 1/4"-20 или M6, расположенные на расстоянии 1" и 25 мм друг от друга соответственно, что позволяет создавать настраиваемые настольные системы. Эти макетные платы совместимы с большинством решений для монтажа оптики и фотоники и имеют черное анодированное покрытие, которое уменьшает отражения от макетной платы и обратно в систему. Английские и метрические макеты доступны в нескольких размерах, что позволяет создавать как компактные, так и большие, масштабные системы. Английские и метрические макеты — идеальная платформа для любого системного приложения.
