Поставщик
|
Edmund Optics |
|
Артикул
|
68-667 |
|
Особенности
|
с высоким разрешением |
|
Типы объектива
|
вариофокальные |
|
Особенности объектива
|
с высоким разрешением |
|
Фокусное расстояние
|
90 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 191
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Примечание
|
Day-Night |
|
Рабочее расстояние (мм)
|
300 - &infin |
|
Вес (г)
|
194.00 |
|
Тип
|
Varifocal Lens |
|
Крепление
|
C-Mount |
|
Максимальный формат сенсора
|
1/2" |
|
Длина (мм)
|
93.00 |
|
Поле зрения при минимальном рабочем расстоянии (мм)
|
253 - 94 |
|
Фокусное расстояние FL (мм)
|
9.00 - 90 |
|
Резьба фильтра
|
M43 x 0.75 |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
41.1° - 4.2° |
|
Диаметр (мм)
|
45.00 |
|
Апертура (f / #)
|
f/1.8 - Closed |
Описание

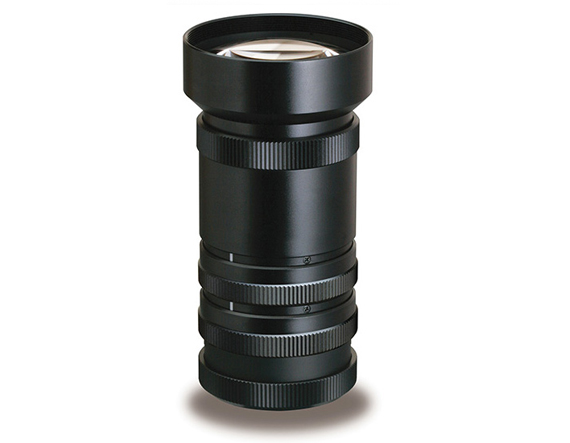

68-667 — вариофокальный объектив с высоким разрешением, фокусное расстояние: 9-90 мм. При выборе этой модификации определяющими являются перечисленные ниже параметры и её конструктивный интерфейс. Описание относится к конкретному артикулу, а не ко всем изделиям данного семейства.
Ахроматическая конструкция сочетает оптические материалы для уменьшения продольной хроматической аберрации по сравнению с одиночной линзой. Это особенно полезно при освещении несколькими длинами волн, но не означает полного устранения всех аберраций на любой длине волны.
При интеграции объектива следует соблюдать направление установки, наличие свободного пространства до объекта и фактический рабочий отрезок. В компактной системе важно заранее проверить, не перекрывают ли держатели край светового пучка и доступ к настройке фокуса.
Качество изображения оценивают по контрасту мелких деталей, полю зрения, дисторсии и фокусировке по разным зонам. Для количественного контроля применяют тестовые мишени и снимают серию кадров, а не ограничиваются оценкой резкости по центральной точке.
Линза или объектив формирует изображение либо преобразует расходимость пучка. Фокусное расстояние задаёт масштаб оптической схемы, однако фактическое поле, разрешение и геометрия изображения зависят также от диаметра, аберраций, спектрального диапазона и рабочего положения элемента.
Геометрическая характеристика «фокусное расстояние: 9-90 мм» определяет посадочное пространство и положение оптического компонента. Для сборки нужно оставить запас на оправу, прижимные винты и доступ инструмента, а полезная апертура должна соответствовать фактическому пучку.
Характеристики
- Артикул: 68-667
- Тип изделия: Вариофокальный объектив с высоким разрешением
- фокусное расстояние: 9-90 мм
- Монтаж и совместимость: проверяются по сопрягаемым компонентам
Отрасли применения
- Формирование изображений в компактных оптических устройствах
- Микроскопия и испытание объективов
- Коллимация и фокусировка лабораторных световых пучков
