Поставщик
|
Edmund Optics |
|
Артикул
|
43-481 |
|
Тип линз
|
конденсорные, асферические |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
9.5 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
350 - 2000 |
|
Форма задней поверхности
|
Plano |
|
Радиус R2 (мм)
|
Plano |
|
Рабочая температура (° C)
|
<300 |
|
f / #
|
1.00 |
|
Скос
|
Protective bevel as needed |
|
Качество поверхности
|
80-50 |
|
Подложка
|
Float Glass |
|
Покрытие
|
Uncoated |
|
Толщина центра CT (мм)
|
4.70 ±0.2 |
|
Допуск фокусного расстояния (%)
|
±7 |
|
Числовая апертура NA
|
0.50 |
|
Эффективное фокусное расстояние EFL (мм)
|
9.50 |
|
Диаметр (мм)
|
9.50 |
Описание

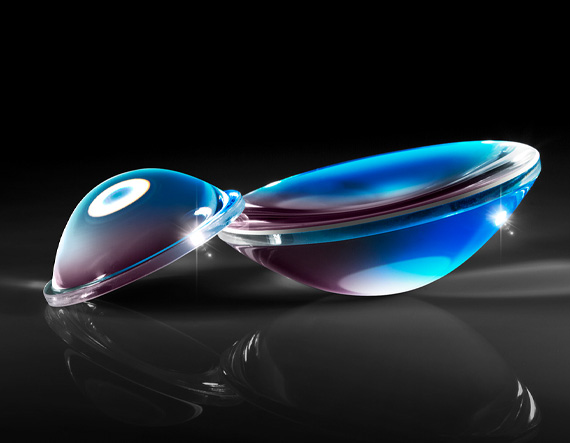

Плоско-выпуклая асферическая конденсорная линза диаметром 9,5 мм и фокусным расстоянием 9,5 мм предназначена для эффективного сбора и концентрации света в компактных системах. Асферический профиль уменьшает сферическую аберрацию и позволяет получить более равномерное и яркое освещение, чем при использовании обычной сферической конденсорной линзы. Равенство диаметра и фокусного расстояния соответствует высокой относительной апертуре.
Линза поставляется без покрытия, поэтому отражательные потери необходимо учитывать при расчёте световой эффективности. Универсальная поверхность может использоваться с источниками разных спектральных диапазонов, если материал и допустимая мощность соответствуют задаче. Короткий фокус позволяет размещать элемент близко к светодиоду, лампе, образцу или входной щели прибора.
Высокоапертурная конденсорная линза требует точного положения относительно источника и освещаемой зоны. Небольшой осевой сдвиг меняет размер светового пятна и равномерность распределения. Монтаж выполняют без перекоса, защищая асферическую поверхность от царапин. Элемент может использоваться в микроскопии, спектроскопии, проекционной технике и миниатюрных осветительных головках.
Характеристики
- Тип: плоско-выпуклая асферическая конденсорная линза.
- Диаметр: 9,5 мм.
- Фокусное расстояние: 9,5 мм.
- Покрытие: отсутствует.
- Оптическая функция: сбор и концентрация света.
- Относительная апертура: высокая.
- Назначение: компактное интенсивное освещение.
- Особенности: асферическая коррекция и короткий фокус.
Отрасли применения
- Микроскопическое освещение.
- Светодиодные модули.
- Проекционная техника.
- Спектроскопические источники.
- Оптические датчики.
- Компактные осветительные приборы.
Описание семейства продуктов
- Формованные линзы для подсветки
- Асферический или сферический дизайн
- Высокая числовая апертура
Конденсорные линзы представляют собой литые линзы, предназначенные для освещения. Обладая большой апертурой и коротким фокусным расстоянием, конденсорные линзы обычно используются в приложениях с излучателем-детектором, проекционных приложениях или в приложениях конденсационного освещения, таких как освещение Келера. Асферические конденсорные линзы отлиты на асферической поверхности и отшлифованы и отполированы на противоположной стороне, что обеспечивает превосходные характеристики. Конденсорные линзы Plano-Convex (PCX) отлиты на обеих поверхностях, что обеспечивает отличное соотношение цены и качества.
