Поставщик
|
Edmund Optics |
|
Артикул
|
39-640 |
|
Покрытие
|
Laser Mirror (523-537nm) |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
45 |
|
Толщина (мм)
|
3.18 ±0.20 |
|
Размеры (мм)
|
9.53 x 6.35 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
532 |
|
Покрытие
|
Laser Mirror (523-537nm) |
|
Порог повреждения, импульсный
|
15 J/cm2 @ 532nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Диапазон длин волн (нм)
|
523 - 537 |
|
Спецификация покрытия
|
Rabs >99.8% @ 532nm Ravg >99.5% @ 523 - 537nm |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало, предназначенное для работы с излучением Nd:YAG лазера, представляет собой отражающий оптический элемент с диэлектрическим или металло-диэлектрическим покрытием, оптимизированным для конкретной длины волны данного типа твердотельного лазера. В рассматриваемом изделии рабочая длина волны составляет 532 нм, что соответствует излучению второй гармоники неодимового лазера, получаемой в результате преобразования базовой линии 1064 нм через нелинейный кристалл. Компонент имеет прямоугольную форму размером 9.53 на 6.35 мм — компактный формат, типичный для встраивания в миниатюрные оптические головки и лазерные модули. Зеркало рассчитано на работу при угле падения 45 градусов, что является одной из наиболее распространённых геометрий в лазерных схемах для поворота хода луча на девяносто градусов. Многослойное диэлектрическое покрытие обеспечивает высокий коэффициент отражения именно на заданной длине волны при заданном угле, минимизируя потери энергии и обеспечивая устойчивость к высоким плотностям мощности лазерного излучения.
Характеристики
- Тип элемента: зеркало для Nd:YAG лазера
- Размер: 9.53 x 6.35 мм
- Рабочая длина волны: 532 нм
- Угол падения: 45°
Отрасли применения
Такие зеркала используются в конструкции лазерных источников и лазерных головок на основе Nd:YAG кристаллов, применяемых в промышленной маркировке, гравировке, резке и сварке металлов, а также в медицинском лазерном оборудовании для хирургии и дерматологии. Малый размер элемента делает его пригодным для компактных оптических модулей и юстировочных узлов внутри резонаторов и внешних оптических трактов. Кроме промышленных применений, зеркала под линию 532 нм востребованы в научных лабораториях при построении установок для комбинационного рассеяния света, флуоресцентной спектроскопии и накачки других лазерных систем, где требуется направленное отражение зелёного лазерного излучения с минимальными потерями.
Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser

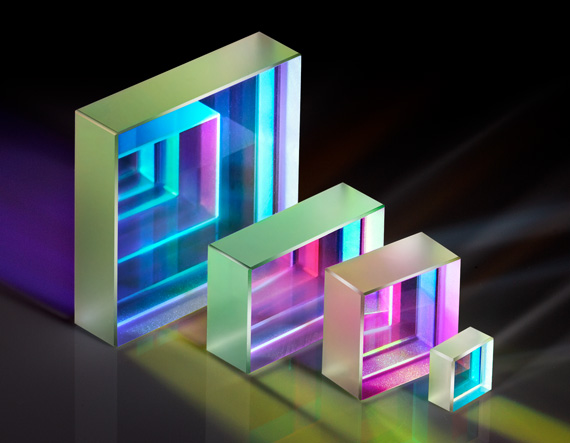

Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
