Поставщик
|
Edmund Optics |
|
Артикул
|
39-594 |
|
Покрытие
|
Laser Mirror (339-346nm) |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Yb:YAG |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
45 |
|
Толщина (мм)
|
3.18 ±0.20 |
|
Размеры (мм)
|
9.53 x 6.35 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
343 |
|
Покрытие
|
Laser Mirror (339-346nm) |
|
Порог повреждения, импульсный
|
6 J/cm2 @ 343nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Диапазон длин волн (нм)
|
339 - 346 |
|
Спецификация покрытия
|
Rabs >99.8% @ 343nm Ravg >99.5% @ 339 - 346nm |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |

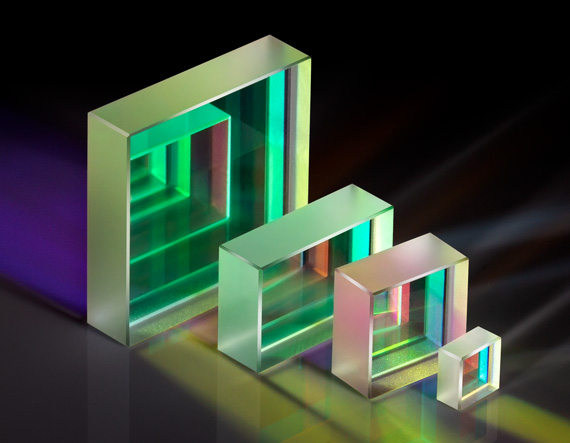

Описание
Лазерное зеркало, предназначенное для работы с Yb:YAG лазерами, представляет собой прецизионный отражающий оптический элемент с диэлектрическим многослойным покрытием, рассчитанным на конкретную рабочую длину волны и угол падения излучения. Подложка зеркала изготавливается из оптического стекла или плавленого кварца с высокой степенью плоскостности поверхности, на которую методом вакуумного напыления наносится чередующаяся структура слоёв с различными показателями преломления. Такая многослойная интерференционная структура обеспечивает высокий коэффициент отражения на рабочей длине волны при минимальном поглощении энергии, что критически важно при работе с мощным лазерным излучением, поскольку остаточное поглощение способно приводить к термической деформации покрытия и снижению лучевой стойкости зеркала.
Характеристики
- Назначение: работа с Yb:YAG лазерными системами
- Размер: 9.53 x 6.35 мм
- Рабочая длина волны: 343 нм (соответствует утроенной частоте излучения Yb:YAG лазера)
- Угол падения: 45°
- Тип покрытия: диэлектрическое высокоотражающее, узкополосное
Отрасли применения
Зеркала данного класса применяются в резонаторах и внешних оптических трактах твердотельных лазерных систем на основе иттербий-легированного граната, используемых в промышленной лазерной микрообработке, маркировке и прецизионной резке материалов на ультрафиолетовой длине волны. Малый размер зеркала указывает на его применение в компактных лазерных головках и модулях доставки излучения, где пространство для оптических компонентов ограничено. В научных лабораториях подобные зеркала используются при построении экспериментальных лазерных установок для генерации третьей гармоники, а также в системах фемтосекундной и наносекундной лазерной физики, где требуется направленное изменение хода луча под углом 45 градусов без существенных потерь энергии. Высокая лучевая стойкость покрытия делает такие зеркала пригодными для работы с импульсным излучением высокой пиковой мощности, характерным для современных промышленных и научных Yb:YAG лазерных комплексов.
Описание семейства продуктов
- >Коэффициент отражения 99,8 % на частотах гармоник Yb:YAG
- Гарантированные высокие пороги повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в лазерных приложениях
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Nd:YAG Laser
Линейные зеркала TECHSPEC® Yb:YAG Laser разработаны с учетом строгих требований, предъявляемых к волокнам, легированным иттербием (Yb:легированное волокно), и лазерным системам с тонкими дисками. Эти зеркала имеют подложки лазерного качества с плоскостностью поверхности λ/10 и качеством поверхности 10-5, чтобы свести к минимуму эффекты рассеяния. Прочные диэлектрические покрытия рассчитаны на высокую отражательную способность на расчетных длинах волн, а также высокие пороги повреждения как в непрерывном, так и в импульсном режиме работы лазера. Зеркала TECHSPEC Yb:YAG Laser Line идеально подходят для лазерных применений, включая лазерную абляцию, сварку, сверление, резку и спекание. Доступны диэлектрические зеркальные покрытия Yb:YAG для приложений, требующих 343 нм, 515 нм и 1030 нм.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
