Поставщик
|
Edmund Optics |
|
Артикул
|
33-307 |
|
Покрытие
|
λ/4 MgF2 |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
8 мм |
|
Серия объектива
|
UC |
|
Применение объектива
|
машинное зрение |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Максимальная длина (мм)
|
41.51 |
|
Вес (г)
|
78 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Variable |
|
Стиль
|
VIS |
|
Внешний диаметр (мм)
|
34 |
|
Оптимизированный формат сенсора
|
1/2.5" |
|
Числовая апертура NA, сторона объекта
|
0.03 |
|
Количество элементов (групп)
|
9 (8) |
|
Крепление
|
C-Mount |
|
Передняя резьба
|
M34.0 x 0.5 (Male) |
|
Резьба фильтра
|
M43 x 0.75 with adapter #89-940 |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
32.2mm - 25.6° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
43.4mm - 33.9° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
53.1mm - 40.7° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
59.1mm - 44.7° |
|
Покрытие
|
λ/4 MgF2 |
|
Рабочее расстояние (мм)
|
50 - &infin |
|
Апертура (f / #)
|
f/1.8 - f/11 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
59.1mm - 44.7° |
|
Максимальный формат сенсора
|
1/2" |
|
Фокусное расстояние FL (мм)
|
8.00 |
Описание

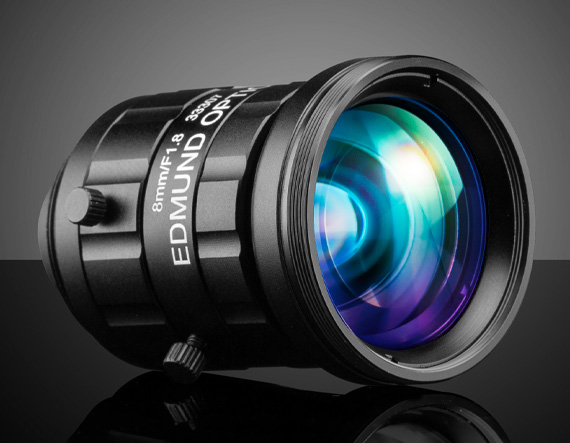

Объектив серии UC представляет собой готовый многолинзовый оптический модуль с фиксированным фокусным расстоянием 8 мм, предназначенный для формирования изображения на матрице фото- или видеосенсора. В отличие от одиночных линз, объектив включает несколько оптических элементов, скомпонованных для коррекции широкого спектра аберраций — сферической, хроматической, комы, дисторсии — и обеспечения приемлемого качества изображения по всему полю зрения матрицы. Фиксированное фокусное расстояние 8 мм соответствует достаточно широкоугольной оптике для стандартных форматов сенсоров, что обеспечивает широкий угол обзора при относительно небольшом рабочем отрезке. Серия UC от Edmund Optics ориентирована на промышленное машинное зрение, отличаясь компактным корпусом, устойчивой механической конструкцией крепления и стабильными оптическими параметрами в условиях промышленной эксплуатации, включая вибрации и перепады температуры.
Характеристики
- Тип изделия: объектив для промышленных камер
- Серия: UC
- Фокусное расстояние: фиксированное, 8 мм
- Конструкция: многолинзовая, с коррекцией аберраций
- Назначение: формирование изображения на матрице сенсора
- Область использования: системы машинного зрения
Отрасли применения
Объективы серии UC применяются в промышленных системах машинного зрения для контроля качества продукции на конвейерных линиях, в задачах распознавания и позиционирования деталей, а также в системах автоматической инспекции печатных плат и полупроводниковых компонентов. Широкоугольная оптика с фиксированным фокусным расстоянием 8 мм востребована там, где необходимо охватить большую площадь наблюдения при ограниченном рабочем расстоянии до объекта — например, в компактных инспекционных станциях, роботизированных манипуляторах и системах автоматизации складской логистики. Также подобные объективы используются в лабораторном и научном оборудовании, требующем стабильной и повторяемой оптической схемы формирования изображения.
Описание семейства продуктов
- Сверхкомпактный (UC) форм-фактор
- Разрешение 4K для маленьких пикселей (≤2,2 мкм)
- Оптимизирован для датчиков 1/2,5 дюйма и поддерживает до 1/1,8 дюйма.
Наши сверхкомпактные объективы с фиксированным фокусным расстоянием серии TECHSPEC® UC оптимизированы по производительности, цене и размеру без ущерба для качества или ощущений. Разработанные для пикселей размером ≤2,2 мкм, эти объективы обеспечивают высокий уровень разрешения (> 200 пар линий/мм) по всей матрице и совместимы со всеми стандартными камерами с C-креплением. Объективы с фиксированным фокусным расстоянием серии TECHSPEC® UC имеют регулировку фокуса и диафрагмы, а также утопленные установочные винты и изготавливаются для использования на типичных рабочих расстояниях машинного зрения. Хотя они оптимизированы для сенсоров 1/2,5 дюйма, многие фокусные расстояния будут работать на сенсорах размером до 1/1,8 дюйма. Объективы с фиксированным фокусным расстоянием серии TECHSPEC® UC — это отличный вариант для использования со всеми датчиками камер меньшего формата, а также приложениями как с коротким, так и с большим рабочим расстоянием, что делает их идеальными для контроля, автоматизации производства, биомедицинских устройств и широкого спектра других приложения.
Примечание. Версии приборов с фиксированной апертурой см. в объективах серии TECHSPEC® UCi с фиксированным фокусным расстоянием.
