Поставщик
|
Edmund Optics |
|
Артикул
|
19-510 |
|
Тип линз
|
асферические, конденсорные |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
8 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
350 - 2000 |
|
Shape of Back Surface
|
Convex |
|
Radius R2 (mm)
|
16.52 |
|
Diameter of Asphere (mm)
|
8 |
|
f/#
|
0.7 |
|
Bevel
|
Protective bevel as needed |
|
Centering (arcmin)
|
≤30 |
|
Edge Thickness ET (mm)
|
1.33 |
|
Surface Quality
|
80-50 (typical) |
|
Clear Aperture CA (mm)
|
7.2 |
|
Substrate
|
H-ZK2 |
|
Coating
|
Uncoated |
|
Center Thickness CT (mm)
|
4.00 |
|
Focal Length Tolerance (%)
|
±5 |
|
Back Focal Length BFL (mm)
|
3.3 |
|
Numerical Aperture NA
|
0.71 |
|
Effective Focal Length EFL (mm)
|
5.60 @ 587.6nm |
|
Diameter (mm)
|
8.00 +0.0/-0.2 |
Описание

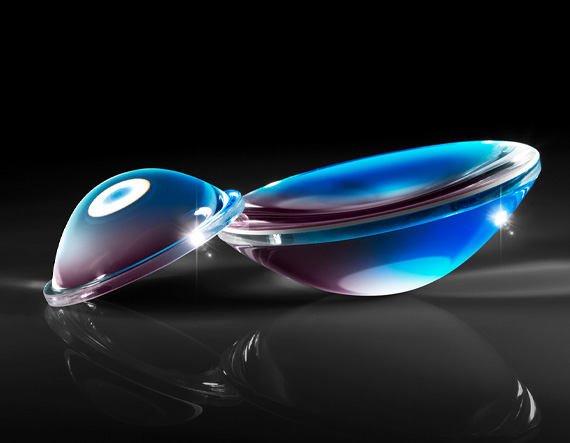

Асферическая линза 19-510 компании Edmund Optics — прецизионно обработанная линза диаметром 8 мм, Фокусное расстояние — 5.6 мм.
У обычной сферической линзы форма поверхности — часть шара, из-за чего лучи света, прошедшие через край линзы, фокусируются немного не в той же точке, что лучи в центре (это называют сферическим искажением, из-за которого изображение или пятно фокусировки получается размытым). У асферической линзы поверхность имеет более сложную, специально рассчитанную форму, которая устраняет это искажение — благодаря этому одна асферическая линза способна дать такое же чёткое изображение, для которого обычно потребовалось бы несколько сферических линз.
Асферические линзы применяют вместо набора из нескольких обычных линз там, где важны компактность и малый вес узла — одна такая линза способна заменить два-три сферических элемента, упрощая и удешевляя сборку прибора.
Конденсорные линзы такого типа предназначены не для получения чёткого изображения, а для эффективного сбора света от источника (например, лампы или светодиода) и направления его дальше по световому тракту — качество изображения через них не нормируется, важнее максимально полно собрать свет.
Характеристики
- Артикул: 19-510; производитель: Edmund Optics
- Тип: асферическая линза
- Диаметр: 8 мм
- Фокусное расстояние: 5.6 мм
- Материал: оптическое стекло
- Просветляющее покрытие: отсутствует
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Литые линзы освещения
- Асферические или сферические конструкции
- Высокие числовые апертуры
Линзы конденсора — это литые линзы, предназначенные для освещения. Обладая большими апертурами и короткими фокусными расстояниями, линзы конденсора обычно используются в приложениях с излучателем-детектором, проекционных приложениях или приложениях с конденсирующим освещением, таких как освещение по Келеру. Линзы асферического конденсора отлиты на асферической поверхности и отшлифованы и отполированы с противоположной стороны, что обеспечивает превосходную производительность. Линзы плосковыпуклого (PCX) конденсора отлиты на обеих поверхностях, что обеспечивает отличную ценность.
