Поставщик
|
Edmund Optics |
|
Артикул
|
62-660 |
|
Типы изделий
|
ирисовые диафрагмы |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Материал
|
нержавеющая сталь |
|
Диаметр апертуры
|
50.0 |
|
Особенности
|
в оправе |
|
Внешний диаметр
|
86 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Not Compliant |
|
Толщина (мм)
|
9.5 |
|
Количество листьев
|
16.00 |
|
Длина рычага (мм)
|
15.00 |
|
Диаметр рычага (мм)
|
3.00 |
|
Конструкция
|
Blackened Brass Housing, Stainless Steel Leaves, Stainless Steel Pin Actuators |
|
Внешний диаметр (мм)
|
86.0 |
|
Максимальная апертура (мм)
|
50.0 |
|
Минимальная апертура (мм)
|
2.8 |
|
Тип
|
Mounted |
Описание
Ирисовая диафрагма из нержавеющей стали, внешний диаметр 86 мм, в оправе подходит для стендов, в которых требуется совместить компактную компоновку с контролируемыми рабочими характеристиками. Ключевая конфигурация включает регулируемая апертура с металлическими лепестками; наружный диаметр корпуса 86,0 мм; коррозионно-стойкое исполнение; оправа для включения в оптическую установку. Такой набор параметров определяет совместимость, рабочий масштаб и место позиции 62-660 в оптической схеме. Изменение свободного отверстия позволяет управлять потоком и геометрией лучей без замены постоянной апертуры для 62-660. Положение диафрагмы относительно зрачков системы определяет, будет ли она работать как апертурный или полевой ограничитель для 62-660. Обозначение 62-660 однозначно связывает эту конфигурацию с приведенными параметрами.
При проектировании системы с Ирисовая диафрагма из нержавеющей стали, внешний диаметр 86 мм, в оправе важно оценивать не только номинальные размеры, но и интерфейсы соседних компонентов, доступ для регулировки, тепловой режим и ожидаемую механическую нагрузку именно для исполнения 62-660. Для позиции 62-660 полезно заранее определить базовую плоскость, направление оптической оси и порядок сборки: это снижает время юстировки и помогает сохранить повторяемость после обслуживания. Если компонент относится к архивной, восстановленной или модельной линейке, перед закупкой следует сверить актуальный чертеж, комплектность и статус поставки у производителя.
Характеристики
- Регулируемая апертура с металлическими лепестками
- Наружный диаметр корпуса 86,0 мм
- Коррозионно-стойкое исполнение
- Оправа для включения в оптическую установку
- Производитель: Edmund Optics
- Обозначение для заказа: 62-660
Особенности выбора и интеграции
Конфигурацию 62-660 следует сопоставить с требованиями конкретного проекта по габаритам, спектральному диапазону, точности позиционирования и условиям окружающей среды. Перед вводом в эксплуатацию 62-660 рекомендуется проверить чистоту сопрягаемых поверхностей, надежность фиксации и отсутствие механического натяга. Для комплектации 62-660 дополнительно контролируют загрязнение рабочих зон, а при наличии электроники — питание, драйверы, охлаждение и совместимость программного обеспечения. Технические значения 62-660, критичные для безопасности или метрологической аттестации, подтверждают по действующему паспорту производителя.
Отрасли применения
- Лазерная техника: дозирование светового потока, управление числовой апертурой, подавление паразитного света, формирование пучка и настройка полевой диафрагмы.
- Спектроскопия: дозирование светового потока, управление числовой апертурой, подавление паразитного света, формирование пучка и настройка полевой диафрагмы.
- Микроскопия: дозирование светового потока, управление числовой апертурой, подавление паразитного света, формирование пучка и настройка полевой диафрагмы.
- Фотометрия: дозирование светового потока, управление числовой апертурой, подавление паразитного света, формирование пучка и настройка полевой диафрагмы.
- Оптические испытания: дозирование светового потока, управление числовой апертурой, подавление паразитного света, формирование пучка и настройка полевой диафрагмы.

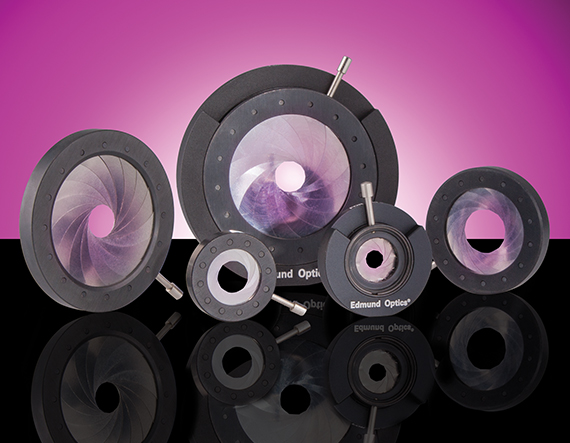

Описание семейства продуктов
- Конструкция из нержавеющей стали и латуни для стабильности
- Идеально подходит для приложений управления потоком данных.
- Смонтированная версия имеет резьбовое отверстие для удобного монтажа на опоре.
Ирисы из нержавеющей стали идеально подходят для приложений, требующих экологически стабильной конструкции. Изготовленные с использованием пластин из нержавеющей стали и рычажного штифта с корпусом из черненой латуни, эти устройства не будут ржаветь или подвергаться коррозии в нормальных условиях окружающей среды. Ход рычага от максимальной до минимальной диафрагмы составляет примерно 90°. В дополнение к оптическим приложениям диафрагмы из нержавеющей стали часто используются для контроля потока.
Примечание. Крепления для ирисовой диафрагмы продаются отдельно.
