Поставщик
|
Edmund Optics |
|
Артикул
|
15-543 |
|
Тип линз
|
асферические, конденсорные |
|
Покрытие
|
MgF2 (400-700nm) |
|
Материал
|
MgF2 (фторид магния) |
|
Покрытие
|
4450 |
|
Диаметр
|
80 мм |
|
Толщина кромки ET (мм)
|
2.8 |
|
Центрирование (угл. Мин.)
|
≤20 |
|
Скос
|
Protective bevel as needed |
|
f / #
|
0.8 |
|
Диаметр асферы (мм)
|
77.0 |
|
Рабочая температура (° C)
|
300.00 |
|
Радиус R2 (мм)
|
Plano |
|
Форма задней поверхности
|
Plano |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Сопряженное расстояние
|
Infinite |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Качество поверхности
|
80-50 (Typical) |
|
Чистая апертура CA (мм)
|
74 |
|
Подложка
|
B270 |
|
Спецификация покрытия
|
Ravg ≤ 1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Толщина центра CT (мм)
|
32.80 ±0.50 |
|
Допуск фокусного расстояния (%)
|
±7 |
|
Заднее фокусное расстояние BFL (мм)
|
37.5 |
|
Числовая апертура NA
|
0.65 |
|
Эффективное фокусное расстояние EFL (мм)
|
59.00 |
|
Диаметр (мм)
|
80.00 +0.0/-0.5 |
Описание

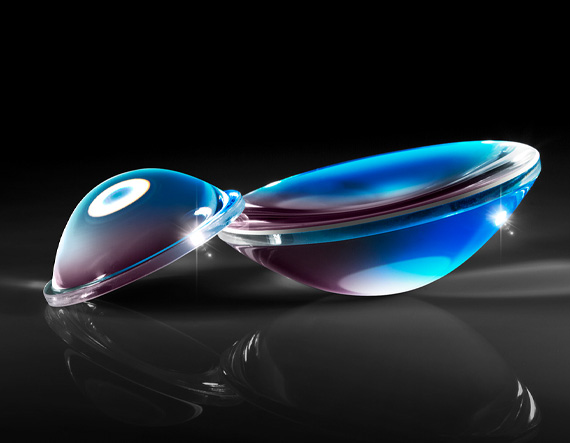

Асферическая конденсорная линза с покрытием MgF2 для диапазона 400–700 нм, диаметром 80 мм и фокусным расстоянием 59 мм предназначена для эффективного сбора и перенаправления света от протяженных или точечных источников в осветительных системах. В отличие от сферических линз, асферический профиль поверхности позволяет минимизировать сферическую аберрацию даже при большом диаметре и коротком фокусном расстоянии, обеспечивая более равномерное и концентрированное распределение светового потока в плоскости изображения или на освещаемом объекте. Однослойное покрытие фторидом магния (MgF2) — один из самых распространенных и недорогих способов снижения отражения на границе стекло-воздух, эффективный в широком видимом диапазоне.
Характеристики
- Тип: асферическая конденсорная линза
- Диаметр: 80 мм
- Фокусное расстояние: 59 мм
- Покрытие: MgF2 для 400–700 нм
- Минимизация сферической аберрации при большой апертуре
- Эффективный сбор света от протяженных источников
Отрасли применения
Конденсорные линзы такого типа широко применяются в проекционных системах, микроскопии, осветительных модулях кинопроекторов и промышленных источников света. Их используют в системах формирования равномерной подсветки для машинного зрения, в фотолитографическом оборудовании, а также в оптических приборах для сбора рассеянного излучения перед его последующей коллимацией или фокусировкой другими элементами оптической схемы.
Описание семейства продуктов
- Формованные линзы для подсветки
- Асферический или сферический дизайн
- Высокая числовая апертура
Конденсорные линзы представляют собой литые линзы, предназначенные для освещения. Обладая большой апертурой и коротким фокусным расстоянием, конденсорные линзы обычно используются в приложениях с излучателем-детектором, проекционных приложениях или в приложениях конденсационного освещения, таких как освещение Келера. Асферические конденсорные линзы отлиты на асферической поверхности и отшлифованы и отполированы на противоположной стороне, что обеспечивает превосходные характеристики. Конденсорные линзы Plano-Convex (PCX) отлиты на обеих поверхностях, что обеспечивает отличное соотношение цены и качества.
