Зачерненная точечная диафрагма Acktar, апертура: 800±7 мкм, в оправе

Описание

Зачерненная точечная диафрагма Acktar с апертурой 800±7 мкм (артикул 16-739) — тонкая пластина с единственным точным отверстием заданного диаметра, обе стороны которой покрыты сверхчёрным поглощающим материалом Acktar: этот материал поглощает свет намного эффективнее обычной матовой чёрной краски, почти не давая ему рассеиваться или отражаться от поверхности диафрагмы обратно в оптическую схему.

Диаметр отверстия у точечных диафрагм всегда задаётся с жёстким допуском (в данном случае — 800±7 мкм), поскольку именно от точности этого размера напрямую зависит результат многих оптических измерений и юстировочных процедур, для которых предназначена диафрагма.

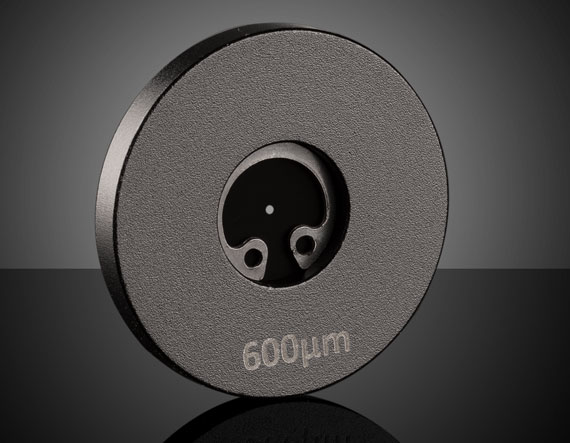

Диафрагма поставляется в металлической оправе — это упрощает её установку в стандартный оптический держатель и юстировку положения относительно лазерного луча.

Точечные диафрагмы такого рода применяют для пространственной фильтрации лазерных пучков (то есть для очистки профиля луча от паразитных боковых искажений), для юстировки оптических схем по единой оси, а также как источник точечного рассеяния света в некоторых видах точных измерений.

При пространственной фильтрации лазерный пучок сначала фокусируют линзой точно на отверстие диафрагмы: основная, ровная часть пучка проходит сквозь отверстие дальше, а неровности и посторонние блики по краям пучка, сфокусированные чуть в стороне от самого отверстия, задерживаются зачернённой поверхностью диафрагмы — в итоге дальше по схеме идёт заметно более чистый и равномерный пучок.

Характеристики

• Артикул: 16-739; производитель: Edmund Optics
• Тип: зачернённая точечная диафрагма Acktar
• Апертура (диаметр отверстия): 800±7 мкм
• Исполнение: в оправе

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Сборка и юстировка оптических стендов
• Оптическое приборостроение и OEM-интеграция

Описание семейства продуктов

• Низкий коэффициент отражения от EUV до SWIR.
• Чернеющее покрытие с абсорбцией 99%
• Размер апертуры от 20 до 1000 мкм
• Доступно в размонтированном и смонтированном виде

Пинхолы Acktar Blackened имеют чернеющее покрытие Acktar Magic Black™, которое обеспечивает широкополосный низкий коэффициент отражения от экстремального ультрафиолета (EUV) до коротковолнового инфракрасного излучения (SWIR). Это покрытие обеспечивает практически нулевое газовыделение и может использоваться при температурах до 380°C. Актар Черные пинхолы имеют покрытие с обеих сторон, включая край пинхола, и доступны как в разобранном виде, так и в 25-мм креплении для легкой интеграции в оптические системы. Эти точечные отверстия подложки из нержавеющей стали идеально подходят для приложений пространственной фильтрации, требующих низкого обратного отражения и рассеяния от источников света.

Примечание. Свяжитесь с нами, чтобы узнать о вариантах апертуры.
