Поставщик
|
Edmund Optics |
|
Артикул
|
17-273 |
|
Фокусное расстояние
|
50 мм |
|
Покрытие
|
с серебряным покрытием |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
50.8 мм (2") |
|
Применение
|
для фемтосекундных лазеров, для сверхкоротких импульсов |
|
RoHS
|
Compliant |
|
#Min. Thickness (mm) for MS
|
9.80 |
|
#Max. Thickness (mm) for MS
|
10.20 |
|
Power (P-V) @ 632.8nm
|
2 Rings |
|
Irregularity (P-V) @ 632.8nm
|
0.15&lambda |
|
Wavelength Range (nm)
|
800 - 1150 |
|
Type
|
Concave Mirror |
|
Edge Thickness ET (mm)
|
10 ±0.20 |
|
Clear Aperture (%)
|
>90 |
|
Coating Type
|
Ultrafast-Enhanced Silver |
|
GDD Specification
|
0 ±30 fs2 @ 800 - 1150nm |
|
Coating Specification
|
Ravg >99% @ 850 - 1100nm, 0° Rs >99% @ 800 - 1150nm, 45° Rp >98.5% @ 850 - 1100nm, 45° |
|
Coating
|
Ultrafast-Enhanced Silver (800-1150nm) |
|
Effective Focal Length EFL (mm)
|
50.00 |
|
Diameter (mm)
|
50.80 +0.00/-0.2 |
|
Surface Quality
|
20-10 |
|
Substrate
|
Fused Silica |

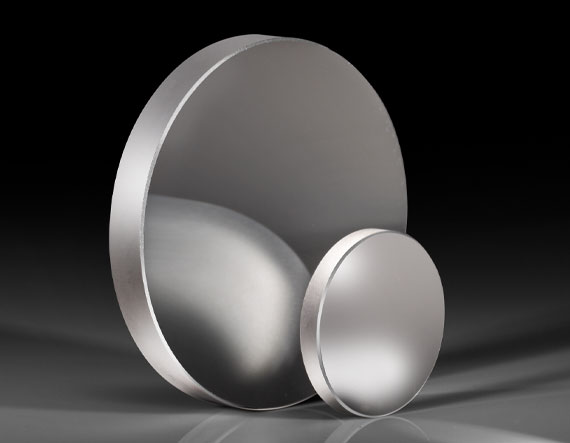

Описание
Вогнутое зеркало для сверхкоротких импульсов с серебряным покрытием, диаметром 50.8 мм и эффективным фокусным расстоянием 50 мм, рассчитано на диапазон 800-1150 нм и специально оптимизировано для работы с фемтосекундными и пикосекундными лазерными импульсами, где критично сохранение временной формы импульса при отражении. Серебряное покрытие обладает высоким и достаточно равномерным коэффициентом отражения в широком спектральном диапазоне видимого и ближнего инфракрасного излучения, а специальная конструкция многослойного покрытия для сверхкоротких импульсов минимизирует дисперсию групповой скорости, вносимую при отражении, что предотвращает нежелательное растяжение или искажение формы ультракороткого импульса. Вогнутая сферическая форма поверхности обеспечивает фокусировку пучка, а относительно короткое фокусное расстояние 50 мм при диаметре 50.8 мм задаёт достаточно высокую числовую апертуру для плотной концентрации энергии импульса в фокальной точке.
Характеристики
- Тип: вогнутое сферическое зеркало для сверхкоротких импульсов
- Покрытие: серебро, оптимизированное под низкую дисперсию
- Диаметр: 50.8 мм
- Эффективное фокусное расстояние: 50 мм
- Рабочий диапазон: 800-1150 нм
- Минимизированная дисперсия групповой скорости при отражении
- Высокая числовая апертура для плотной фокусировки импульса
Отрасли применения
Такие зеркала применяются в фемтосекундных лазерных системах на основе титан-сапфировых и волоконных лазеров, в установках для генерации сверхкоротких импульсов, накачки параметрических усилителей и в экспериментах по нелинейной оптике и физике ультракоротких процессов. Их используют в научных лабораториях, занимающихся сверхбыстрой спектроскопией, а также в системах многофотонной микроскопии и лазерной микрообработки, где сохранение временного профиля импульса напрямую влияет на качество результата.
Описание семейства продуктов
- Идеально подходит для фокусировки импульсов титан-сапфирового лазера
- Отражательная способность >99 % в диапазоне 600–1000 нм
- Низкая дисперсия групповой задержки 0 ±20 фс2
- Эффективное фокусное расстояние от 25 до 500 мм
Серебряные вогнутые лазерные зеркала TECHSPEC® Ultrafast-Enhanced имеют серебряное покрытие, усиленное диэлектрическим покрытием, обеспечивающим повышенную отражательную способность в диапазоне 600–1000 нм. Эти зеркала имеют изначально низкую дисперсию групповой задержки (GDD) во всем диапазоне длин волн, что делает их идеальными для фокусировки или перенаправления лазерного излучения от фемтосекундных лазеров, таких как титан-сапфировые лазеры. Их широкий диапазон длин волн позволяет использовать их в приложениях, требующих большей полосы пропускания, чем могут обеспечить зеркала с низким GDD с диэлектрическим покрытием. Серебряные вогнутые лазерные зеркала TECHSPEC Ultrafast-Enhanced доступны в стандартных британских размерах и с эффективным фокусным расстоянием до 500 мм.
Примечание. Серебряные вогнутые лазерные зеркала Ultrafast-Enhanced TECHSPEC могут быть разработаны с различными диапазонами длин волн для других типов сверхбыстрых лазеров, таких как 1030 нм.
