Поставщик
|
Edmund Optics |
|
Артикул
|
17-275 |
|
Фокусное расстояние
|
150 мм |
|
Покрытие
|
с серебряным покрытием |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
50.8 мм (2") |
|
Применение
|
для фемтосекундных лазеров, для сверхкоротких импульсов |
|
RoHS
|
Compliant |
|
#Min. Thickness (mm) for MS
|
9.80 |
|
#Max. Thickness (mm) for MS
|
10.20 |
|
Power (P-V) @ 632.8nm
|
2 Rings |
|
Irregularity (P-V) @ 632.8nm
|
0.15&lambda |
|
Wavelength Range (nm)
|
800 - 1150 |
|
Type
|
Concave Mirror |
|
Edge Thickness ET (mm)
|
10 ±0.20 |
|
Clear Aperture (%)
|
>90 |
|
Coating Type
|
Ultrafast-Enhanced Silver |
|
GDD Specification
|
0 ±30 fs2 @ 800 - 1150nm |
|
Coating Specification
|
Ravg >99% @ 850 - 1100nm, 0° Rs >99% @ 800 - 1150nm, 45° Rp >98.5% @ 850 - 1100nm, 45° |
|
Coating
|
Ultrafast-Enhanced Silver (800-1150nm) |
|
Effective Focal Length EFL (mm)
|
150.00 |
|
Diameter (mm)
|
50.80 +0.00/-0.2 |
|
Surface Quality
|
20-10 |
|
Substrate
|
Fused Silica |
Описание
Вогнутое зеркало для сверхкоротких импульсов Edmund Optics, артикул 17-275, предназначен для работы в области: ближний ИК. Для этой позиции заданы следующие параметры: диаметр 50,8 мм, EFL 150 мм. Позиция рассчитана на интеграцию в измерительный, исследовательский или промышленный оптический узел. Отражающая схема не требует прохождения света через объём линзового материала, поэтому исключает хроматическую аберрацию и полезна для широких спектральных диапазонов.
Особенность исполнения — серебряное покрытие 800-1150 нм. Она определяет совместимость изделия с предусмотренным источником и влияет на потери, паразитные отражения, рассеяние или эффективность преобразования пучка. Компонент применяют как самостоятельный элемент либо в составе более сложной оптической сборки.
Характеристики
Покрытие выбирают по длине волны; геометрия поверхности задаёт положение фокуса и светосилу системы. Значения диаметр 50,8 мм, EFL 150 мм необходимо учитывать совместно, поскольку они задают доступную апертуру, пространственную конфигурацию и допустимые условия эксплуатации.
Монтаж выполняют в совместимом держателе, исключающем перекос и механическое напряжение. Для сохранения параметров рабочие поверхности защищают от пыли, следов пальцев и случайных царапин. В лазерных схемах дополнительно проверяют размер пучка, угол падения, поляризацию и плотность мощности на элементе.
Отрасли применения
Изделие востребовано в таких задачах, как фемтосекундные лазеры, нелинейная оптика. Оно подходит для исследовательской фотоники, промышленного приборостроения, лабораторных измерений и разработки специализированных оптических модулей.
Практическая ценность компонента проявляется при построении воспроизводимого канала между источником, образцом и приёмником. Согласование спектра, механической установки и габаритов оптического тракта позволяет использовать заданные характеристики без компромисса по качеству сигнала.
Описание семейства продуктов
- Идеально подходит для фокусировки импульсов титан-сапфирового лазера
- Отражательная способность >99 % в диапазоне 600–1000 нм
- Низкая дисперсия групповой задержки 0 ±20 фс2
- Эффективное фокусное расстояние от 25 до 500 мм

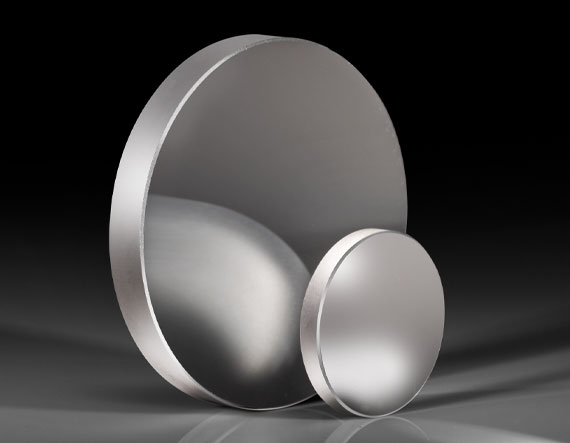

Серебряные вогнутые лазерные зеркала TECHSPEC® Ultrafast-Enhanced имеют серебряное покрытие, усиленное диэлектрическим покрытием, обеспечивающим повышенную отражательную способность в диапазоне 600–1000 нм. Эти зеркала имеют изначально низкую дисперсию групповой задержки (GDD) во всем диапазоне длин волн, что делает их идеальными для фокусировки или перенаправления лазерного излучения от фемтосекундных лазеров, таких как титан-сапфировые лазеры. Их широкий диапазон длин волн позволяет использовать их в приложениях, требующих большей полосы пропускания, чем могут обеспечить зеркала с низким GDD с диэлектрическим покрытием. Серебряные вогнутые лазерные зеркала TECHSPEC Ultrafast-Enhanced доступны в стандартных британских размерах и с эффективным фокусным расстоянием до 500 мм.
Примечание. Серебряные вогнутые лазерные зеркала Ultrafast-Enhanced TECHSPEC могут быть разработаны с различными диапазонами длин волн для других типов сверхбыстрых лазеров, таких как 1030 нм.
