Поставщик
|
Edmund Optics |
|
Артикул
|
17-268 |
|
Фокусное расстояние
|
50 мм |
|
Покрытие
|
с серебряным покрытием |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
25.4 мм (1") |
|
Применение
|
для фемтосекундных лазеров, для сверхкоротких импульсов |
|
RoHS
|
Compliant |
|
#Min. Thickness (mm) for MS
|
6.25 |
|
#Max. Thickness (mm) for MS
|
6.45 |
|
Power (P-V) @ 632.8nm
|
&lambda |
|
Irregularity (P-V) @ 632.8nm
|
λ/10 |
|
Wavelength Range (nm)
|
800 - 1150 |
|
Type
|
Concave Mirror |
|
Edge Thickness ET (mm)
|
6.35 ±0.10 |
|
Clear Aperture (%)
|
>90 |
|
Coating Type
|
Ultrafast-Enhanced Silver |
|
GDD Specification
|
0 ±30 fs2 @ 800 - 1150nm |
|
Coating Specification
|
Ravg >99% @ 850 - 1100nm, 0° Rs >99% @ 800 - 1150nm, 45° Rp >98.5% @ 850 - 1100nm, 45° |
|
Coating
|
Ultrafast-Enhanced Silver (800-1150nm) |
|
Effective Focal Length EFL (mm)
|
50.00 |
|
Diameter (mm)
|
25.40 +0.00/-0.2 |
|
Surface Quality
|
20-10 |
|
Substrate
|
Fused Silica |
Описание
Вогнутое зеркало 17-268 от Edmund Optics разработано для работы со сверхкороткими лазерными импульсами в диапазоне длин волн 800–1150 нм. Зеркало имеет диаметр 25,4 мм и эффективное фокусное расстояние 50 мм, что соответствует светосиле f/2. Серебряное покрытие на первой поверхности обеспечивает высокий коэффициент отражения (более 97%) и низкую дисперсию групповой задержки, что критически важно для сохранения длительности фемтосекундных импульсов. Подложка изготовлена из оптического стекла с высокой термической стабильностью. Сферическая форма минимизирует аберрации при фокусировке коллимированного пучка. Зеркало подходит для использования в фемтосекундных лазерных системах, где необходимо избежать временного уширения импульса. Благодаря компактному диаметру оно удобно для малогабаритных оптических трактов. Зеркало поставляется без оправы и может быть установлено в стандартные держатели для круглой оптики диаметром 25,4 мм.
Характеристики
- Тип: вогнутое сферическое зеркало
- Диаметр: 25,4 мм
- Эффективное фокусное расстояние: 50 мм
- Покрытие: серебряное, для 800–1150 нм
- Коэффициент отражения: >97%
- Низкая дисперсия групповой задержки
- Подложка: оптическое стекло
- Поставляется без оправы
Отрасли применения
Зеркало используется в фемтосекундных лазерных системах (титан-сапфировые, иттербиевые) для фокусировки и коллимации ультракоротких импульсов без искажения их временной формы. Оно применяется в системах генерации суперконтинуума, нелинейной оптики и время-разрешающей спектроскопии. В научных исследованиях зеркало востребовано в экспериментах по оптике сверхбыстрых процессов, а также в медицинских лазерных системах для точной доставки излучения. Высокий коэффициент отражения и малые аберрации обеспечивают эффективную передачу энергии. Компактный размер позволяет встраивать зеркало в портативные приборы.
Описание семейства продуктов
- Идеально подходит для фокусировки импульсов титан-сапфирового лазера
- Отражательная способность >99 % в диапазоне 600–1000 нм
- Низкая дисперсия групповой задержки 0 ±20 фс2
- Эффективное фокусное расстояние от 25 до 500 мм

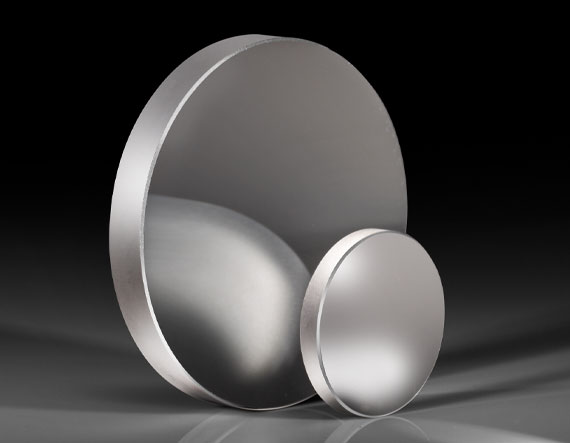

Серебряные вогнутые лазерные зеркала TECHSPEC® Ultrafast-Enhanced имеют серебряное покрытие, усиленное диэлектрическим покрытием, обеспечивающим повышенную отражательную способность в диапазоне 600–1000 нм. Эти зеркала имеют изначально низкую дисперсию групповой задержки (GDD) во всем диапазоне длин волн, что делает их идеальными для фокусировки или перенаправления лазерного излучения от фемтосекундных лазеров, таких как титан-сапфировые лазеры. Их широкий диапазон длин волн позволяет использовать их в приложениях, требующих большей полосы пропускания, чем могут обеспечить зеркала с низким GDD с диэлектрическим покрытием. Серебряные вогнутые лазерные зеркала TECHSPEC Ultrafast-Enhanced доступны в стандартных британских размерах и с эффективным фокусным расстоянием до 500 мм.
Примечание. Серебряные вогнутые лазерные зеркала Ultrafast-Enhanced TECHSPEC могут быть разработаны с различными диапазонами длин волн для других типов сверхбыстрых лазеров, таких как 1030 нм.
