Поставщик
|
Edmund Optics |
|
Артикул
|
17-267 |
|
Фокусное расстояние
|
25 мм |
|
Покрытие
|
с серебряным покрытием |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
25.4 мм (1") |
|
Применение
|
для фемтосекундных лазеров, для сверхкоротких импульсов |
|
RoHS
|
Compliant |
|
#Min. Thickness (mm) for MS
|
6.25 |
|
#Max. Thickness (mm) for MS
|
6.45 |
|
Power (P-V) @ 632.8nm
|
&lambda |
|
Irregularity (P-V) @ 632.8nm
|
λ/10 |
|
Wavelength Range (nm)
|
800 - 1150 |
|
Type
|
Concave Mirror |
|
Edge Thickness ET (mm)
|
6.35 ±0.10 |
|
Clear Aperture (%)
|
>90 |
|
Coating Type
|
Ultrafast-Enhanced Silver |
|
GDD Specification
|
0 ±30 fs2 @ 800 - 1150nm |
|
Coating Specification
|
Ravg >99% @ 850 - 1100nm, 0° Rs >99% @ 800 - 1150nm, 45° Rp >98.5% @ 850 - 1100nm, 45° |
|
Coating
|
Ultrafast-Enhanced Silver (800-1150nm) |
|
Effective Focal Length EFL (mm)
|
25.00 |
|
Diameter (mm)
|
25.40 +0.00/-0.2 |
|
Surface Quality
|
20-10 |
|
Substrate
|
Fused Silica |
Описание

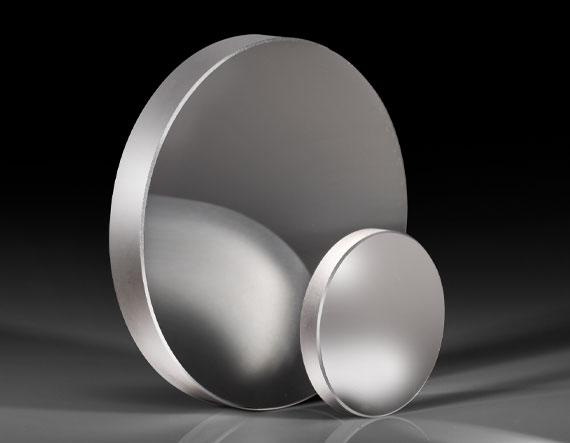

Вогнутое зеркало для сверхкоротких импульсов, серебряное покрытие 800–1150 нм, Ø25,4 мм, EFL 25 мм. Вогнутое зеркало со специальным серебряным покрытием предназначено для фокусировки и перенаправления сверхкоротких лазерных импульсов. Отражательная схема исключает хроматическую аберрацию, а спектральный диапазон покрытия согласован с указанной областью длин волн. Эффективное фокусное расстояние определяет компактность и оптическую силу отражательного узла.
При интеграции в установку сопоставляют оптические и механические параметры с требованиями всей схемы: рабочий спектр, апертуру, фокусное расстояние, геометрию пучка, тип разъема и условия эксплуатации. Монтаж выполняют в чистой зоне без перекоса и чрезмерного усилия. После установки проверяют центрирование, ориентацию, надежность фиксации и отсутствие паразитной засветки.
Соблюдение расчетного режима помогает сохранять стабильность характеристик и повторяемость результата. Для лазерных и волоконных систем дополнительно контролируют мощность, радиус изгиба, чистоту коннекторов и требования безопасности.
Характеристики
- Артикул: 17-267
- Производитель: Edmund Optics
- Наименование: Вогнутое зеркало для сверхкоротких импульсов, серебряное покрытие 800–1150 нм, Ø25,4 мм, EFL 25 мм
- Монтаж: совместимая оптическая, волоконная или механическая система
- Эксплуатация: защита оптики, волоконных торцов и разъемов от загрязнений
Отрасли применения
Изделие используется в фемтосекундных лазерах, спектроскопии, нелинейной оптике, системах компрессии импульсов и научных экспериментах. Конкретная конфигурация определяется задачей, параметрами источника и характеристиками сопрягаемых компонентов.
Описание семейства продуктов
- Идеально подходит для фокусировки импульсов титан-сапфирового лазера
- Отражательная способность >99 % в диапазоне 600–1000 нм
- Низкая дисперсия групповой задержки 0 ±20 фс2
- Эффективное фокусное расстояние от 25 до 500 мм
Серебряные вогнутые лазерные зеркала TECHSPEC® Ultrafast-Enhanced имеют серебряное покрытие, усиленное диэлектрическим покрытием, обеспечивающим повышенную отражательную способность в диапазоне 600–1000 нм. Эти зеркала имеют изначально низкую дисперсию групповой задержки (GDD) во всем диапазоне длин волн, что делает их идеальными для фокусировки или перенаправления лазерного излучения от фемтосекундных лазеров, таких как титан-сапфировые лазеры. Их широкий диапазон длин волн позволяет использовать их в приложениях, требующих большей полосы пропускания, чем могут обеспечить зеркала с низким GDD с диэлектрическим покрытием. Серебряные вогнутые лазерные зеркала TECHSPEC Ultrafast-Enhanced доступны в стандартных британских размерах и с эффективным фокусным расстоянием до 500 мм.
Примечание. Серебряные вогнутые лазерные зеркала Ultrafast-Enhanced TECHSPEC могут быть разработаны с различными диапазонами длин волн для других типов сверхбыстрых лазеров, таких как 1030 нм.
