Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
DAQBOX_8_50M_12 |
|
Типы изделий
|
плата сбора данных |
|
Тип сенсора
|
USB Type-C |
|
Интерфейс
|
Gigabit Ethernet |
|
Напряжение питания
|
5 В |
|
Количество каналов
|
8 |
|
[АЦП] Частота дискретизации
|
50 MSPS |
|
Габаритные размеры
|
109 × 70 × 27 мм |
|
Применение оборудования
|
для кремниевых фотоумножителей |

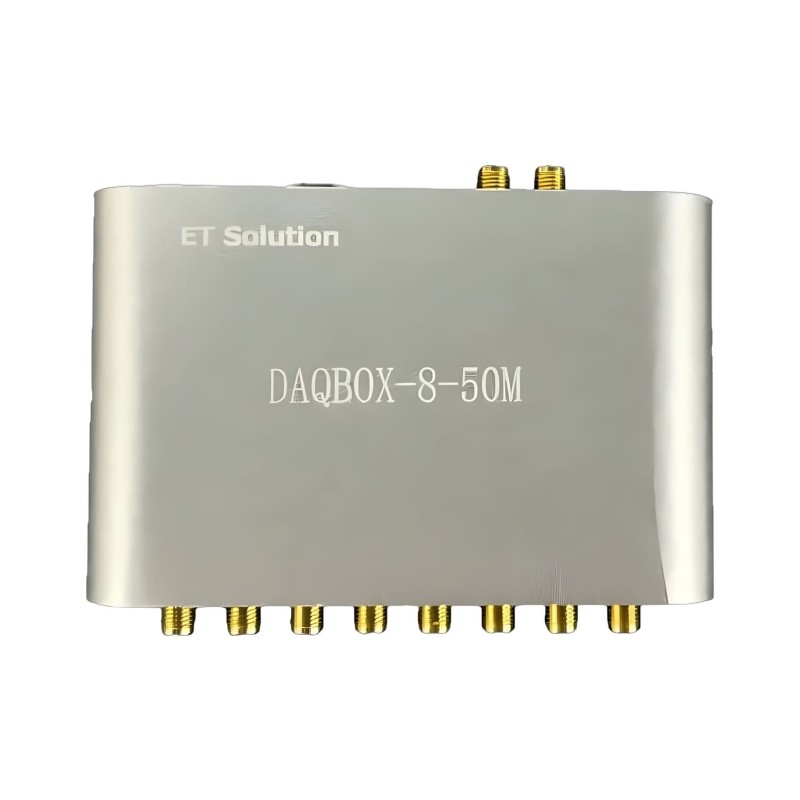

Компактный модуль сбора данных для регистрации и оцифровки быстрых аналоговых сигналов, включая сигналы SiPM, фотодетекторов, датчиков и экспериментальной измерительной аппаратуры. Устройство объединяет 8 входных каналов, 12-битное АЦП и передачу данных по Gigabit Ethernet в портативном корпусе.
DAQBOX-8-50M подходит для лабораторных стендов, выездных измерений и исследовательских задач, где важны высокая скорость дискретизации, компактность и простое подключение к компьютеру.
Преимущества:
- 8 независимых каналов для одновременной регистрации сигналов;
- Частота дискретизации 50 MSPS для работы с быстрыми импульсными процессами;
- 12-битное разрешение для точного цифрового представления входного сигнала;
- Низкое энергопотребление — менее 2 Вт;
- Входные разъёмы SMA для надёжного подключения измерительных линий;
- Поддержка внешней синхронизации, тактового сигнала и триггера между платами;
- Удобен для переносных измерительных систем и работы вне лаборатории.
Технические характеристики
|
Технические характеристики |
Значение |
|
Размер платы |
109 × 70 × 27 мм |
|
Количество каналов |
8 |
|
Частота дискретизации |
50 MSPS |
|
Разрядность АЦП |
12 бит |
|
Диапазон входного сигнала |
от -1 В до +1 В |
|
Интерфейс передачи данных |
Gigabit Ethernet |
|
Интерфейс питания |
USB Type-C |
|
Напряжение питания |
5 В |
|
Тип входных разъёмов |
SMA |
|
Энергопотребление |
менее 2 Вт |
|
Синхронизация между платами |
поддерживается |
|
Внешний тактовый сигнал |
поддерживается |
|
Внешний триггер |
поддерживается |
Области применения:
- Сбор данных с SiPM-детекторов;
- Регистрация импульсных и быстрых аналоговых сигналов;
- Лабораторные измерительные комплексы;
- Физические эксперименты и научные установки;
- Системы радиационного контроля и детектирования;
- Тестирование фотодетекторов и сенсорных модулей;
- Портативные измерительные станции;
- Образовательные и инженерные лаборатории;
- Многоканальный мониторинг сигналов в реальном времени.

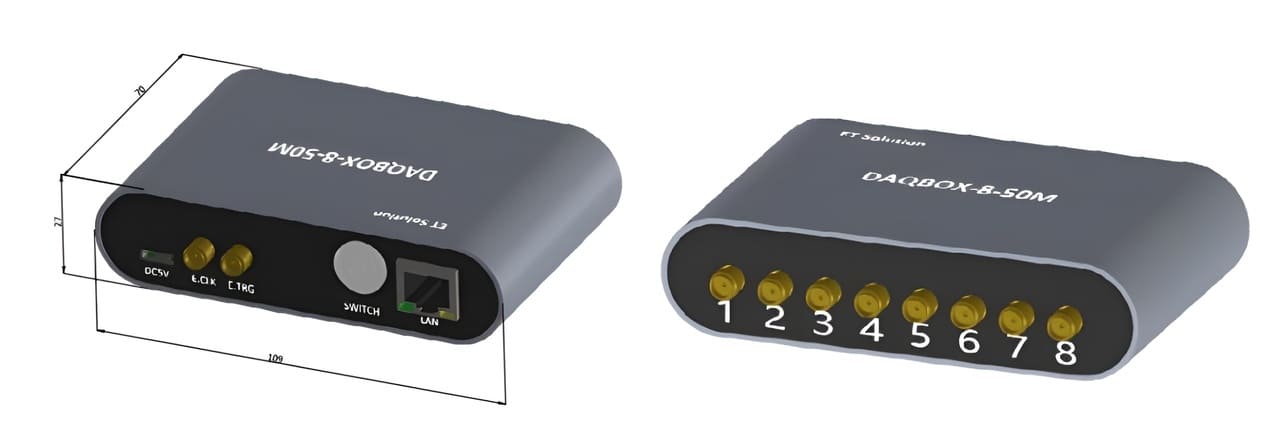

Габаритные размеры:
