Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
DAQBOX_8_125M_12 |
|
Типы изделий
|
плата питания |
|
Тип сенсора
|
USB Type-C |
|
Интерфейс
|
Gigabit Ethernet |
|
Напряжение питания
|
5 В |
|
Количество каналов
|
8 |
|
[АЦП] Частота дискретизации
|
125 MSPS |
|
Габаритные размеры
|
109 × 70 × 27 мм |
|
Применение оборудования
|
для кремниевых фотоумножителей |

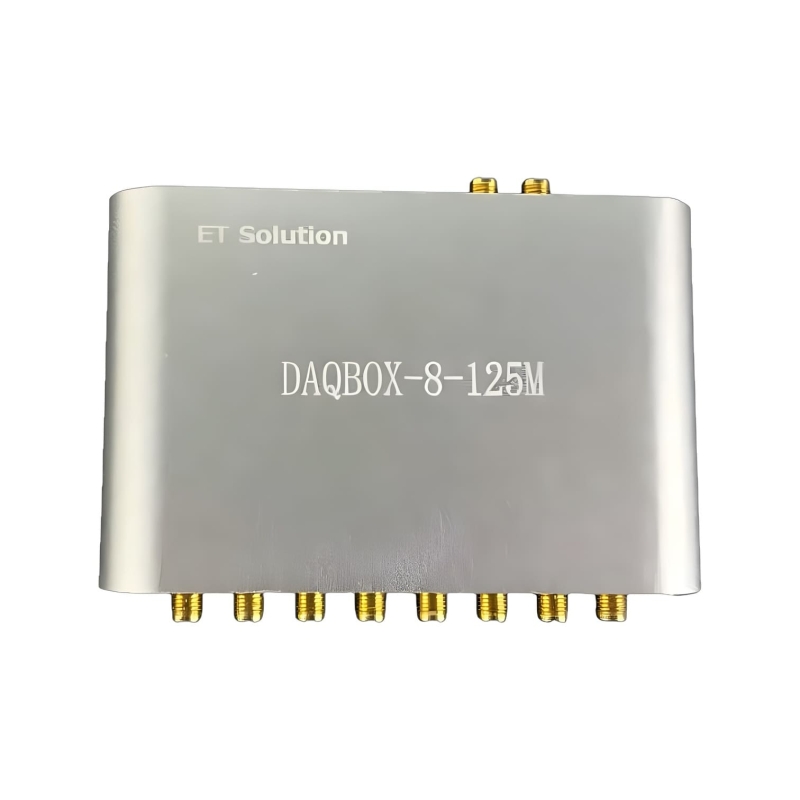

DAQBOX 8 125M 12 — компактное решение для высокоскоростного многоканального сбора данных. Модуль предназначен для точной регистрации быстрых аналоговых сигналов и подходит для задач, где нужно одновременно обрабатывать до 8 каналов с высокой частотой дискретизации.
Устройство выполнено в портативном корпусе, подключается к компьютеру через Gigabit Ethernet и питается от 5 В через Type-C. Такой формат позволяет использовать DAQ-плату как в стационарных лабораторных системах, так и в мобильных измерительных комплексах.
Преимущества:
- Одновременная работа с 8 входными каналами;
- Частота дискретизации 125 MSPS для захвата быстропротекающих процессов;
- 12-битное разрешение АЦП для детальной оцифровки сигнала;
- Высокоскоростная передача данных по Gigabit Ethernet;
- Небольшие габариты для удобной интеграции в компактные системы;
- Разъёмы SMA для подключения измерительных кабелей и датчиков;
- Поддержка внешнего тактового сигнала и триггера;
- Возможность синхронизации нескольких плат между собой;
- Подходит для переносных и выездных измерений.
Технические характеристики
|
Технические характеристики |
Значение |
|
Размер платы |
109 × 70 × 27 мм |
|
Количество каналов |
8 |
|
Частота дискретизации |
125 MSPS |
|
Разрядность АЦП |
12 бит |
|
Диапазон входного сигнала |
от -1 В до +1 В |
|
Интерфейс передачи данных |
Gigabit Ethernet |
|
Интерфейс питания |
USB Type-C |
|
Напряжение питания |
5 В |
|
Тип входных разъёмов |
SMA |
|
Энергопотребление |
менее 4 Вт |
|
Синхронизация между платами |
поддерживается |
|
Внешний тактовый сигнал |
поддерживается |
|
Внешний триггер |
поддерживается |
Области применения:
- Оцифровка сигналов SiPM и фотодетекторов;
- Регистрация быстрых импульсных сигналов;
- Многоканальные измерительные комплексы;
- Научно-исследовательские лаборатории;
- Физические эксперименты и испытательные стенды;
- Системы детектирования и мониторинга сигналов;
- Разработка и тестирование сенсорных модулей;
- Контроль параметров экспериментальной электроники;
- Учебные лаборатории по электронике, физике и измерительной технике.

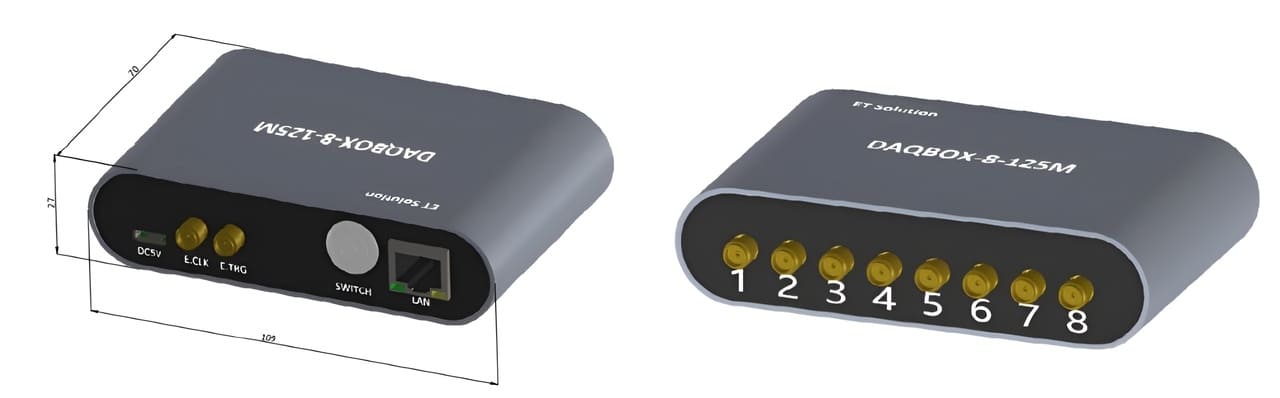

Габаритные размеры:
