Линза Френеля, размер: 8.85" x 8.85", фокусное расстояние: 1.77"

Описание

Линза Френеля размером 8.85 x 8.85 дюйма с фокусным расстоянием 1.77 дюйма представляет собой плоский оптический элемент, в котором классическая выпуклая поверхность линзы заменена набором концентрических кольцевых призматических зон, каждая из которых воспроизводит локальный угол преломления полноразмерной сферической или асферической линзы. Такая конструкция позволяет получить значительную оптическую силу и большую апертуру при минимальной толщине и массе материала — то есть тех же фокусирующих или коллимирующих свойств, что и у толстой обычной линзы, достигают с помощью тонкого листового элемента. За счёт короткого фокусного расстояния 1.77 дюйма при крупной апертуре почти 9 дюймов линза Френеля обеспечивает очень высокую светосилу, собирая свет с большой площади и концентрируя его на относительно небольшом расстоянии. Обратная сторона такой конструкции — заметные дифракционные и хроматические артефакты на границах зон, а также некоторое снижение контраста по сравнению с монолитной линзой.

Характеристики

• Тип: линза Френеля (плоская концентрическая линза)
• Размер: 8.85 x 8.85 дюйма
• Фокусное расстояние: 1.77 дюйма
• Конструкция: тонкий элемент с кольцевыми призматическими зонами
• Артикул поставщика: 13-461

Отрасли применения

Линзы Френеля крупного формата применяются в осветительных приборах, проекционных экранах, солнечных концентраторах, светофорах, прожекторах и системах увеличения изображения. Благодаря малому весу и толщине они востребованы в компактных оптических приборах, демонстрационном оборудовании и в задачах, где требуется собрать большой световой поток с крупной площади при ограниченном пространстве для установки.

Описание семейства продуктов

• Положительное фокусное расстояние
• Квадратные и прямоугольные варианты
• Идеально подходит для приложений, собирающих свет.

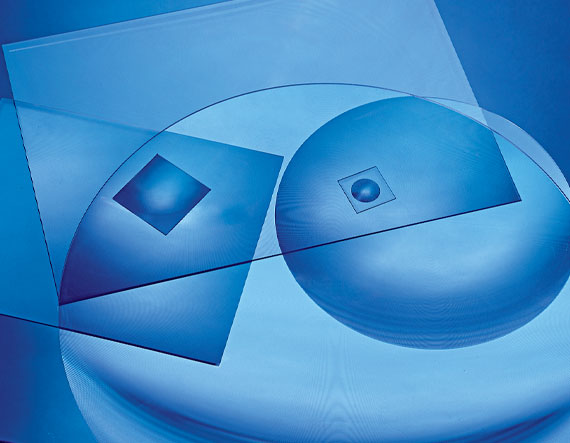

Линза Френеля заменяет изогнутую поверхность обычной линзы серией концентрических канавок, отлитых на поверхности тонкого и легкого пластикового листа. Канавки действуют как отдельные преломляющие поверхности, как крошечные призмы, если смотреть в поперечном сечении, изгибая параллельные лучи в очень близком приближении к общему фокусному расстоянию. Поскольку линза тонкая, при поглощении теряется очень мало света. Линзы Френеля — это компромисс между эффективностью и качеством изображения. Высокая плотность канавок обеспечивает более высокое качество изображения, в то время как низкая плотность канавок обеспечивает лучшую эффективность (что необходимо в приложениях по сбору света). В бесконечных сопряженных системах рифленая сторона линзы должна быть обращена к более длинному сопряженному элементу.

Линзы Френеля чаще всего используются в устройствах сбора света, таких как конденсорные системы или установки излучателя/детектора. Линзы Френеля также можно использовать как лупы или проекционные линзы; однако из-за высокого уровня искажений делать это не рекомендуется.
