Поставщик
|
Edmund Optics |
|
Артикул
|
15-630 |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
8.5 мм |
|
Числовая апертура
|
f/8 |
|
Серия объектива
|
Cw |
|
Horizontal Field of View, 1/2.5" Sensor
|
82.9mm - 39.4° |
|
RoHS
|
Compliant |
|
Horizontal Field of View, 1/3" Sensor
|
67.6mm - 32.6° |
|
Horizontal Field of View, 1/4" Sensor
|
50.0mm - 24.4° |
|
Maximum Distortion
|
-18.51 |
|
Coating Specification
|
425 - 675nm BBAR |
|
Filter Thread
|
M30.5 x 0.5 (Female) |
|
Length (mm)
|
38.98 |
|
Maximum Diameter (mm)
|
37.77 |
|
Maximum Rear Protrusion (mm)
|
0.6 |
|
Number of Elements (Groups)
|
6 (5) |
|
Iris Option
|
Fixed |
|
Mount
|
C-Mount |
|
Type
|
Fixed Focal Length Lens |
|
Note
|
C-Mount compatible with O-ring 25mm ID x 2mm |
|
Horizontal Field of View, 1/2" Sensor
|
92.5mm - 43.6° |
|
Horizontal Field of View, 1/1.8" Sensor
|
105.7mm - 49.2° |
|
Horizontal Field of View, 2/3" Sensor
|
134.6mm - 60.6° |
|
Field of View at Max Sensor Format
|
Horizontal: 134.8mm - 60.65°Vertical: 95.9mm - 45.0°Diagonal: 182.8mm - 77.0° |
|
Primary Magnification PMAG
|
-0.0735 |
|
Image Space Principal Plane (mm)
|
6.67 |
|
Object Space Principal Plane (mm)
|
18.72 |
|
Exit Pupil Position (mm)
|
-12.12 |
|
Entrance Pupil Position (mm)
|
12.86 |
|
Numerical Aperture NA, Object Side
|
0.0045 |
|
Maximum Image Circle (mm)
|
11 |
|
Working Distance (mm)
|
100 - &infin |
|
Aperture (f/#)
|
f/8 |
|
Maximum Sensor Format
|
2/3" |
|
Focal Length FL (mm)
|
8.50 |
Описание

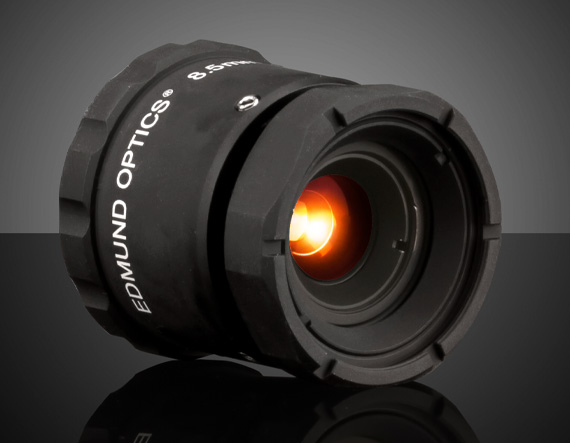

Объектив Cw серии 15-630 с фиксированным фокусным расстоянием 8.5 мм и апертурой f/8 предназначен для формирования изображения в компактных оптических системах, где важны стабильная геометрия, предсказуемая глубина резкости и надежная работа без сложной перенастройки фокусного узла. Фиксированное фокусное расстояние упрощает интеграцию объектива в камеры, машинное зрение, наблюдательные каналы и контрольно-измерительные приборы.
Фокусное расстояние 8.5 мм относится к короткофокусным решениям, поэтому объектив удобен для получения сравнительно широкого поля зрения при ограниченном расстоянии до объекта. Апертура f/8 помогает увеличить глубину резкости и снизить влияние небольших отклонений в положении объекта, что особенно важно для задач контроля, регистрации формы, распознавания деталей и наблюдения технологических процессов. Такая конфигурация делает объектив практичным выбором для стабильных установок, где предпочтительна повторяемость изображения.
Модель может применяться в системах, где требуется компактная оптика с заданными параметрами без переменной диафрагмы и без изменения фокусного расстояния. Объектив подходит для приборов, работающих в условиях регулярной эксплуатации, серийной сборки и лабораторных экспериментов. Он помогает создавать простые и надежные визуальные каналы, снижает количество регулируемых элементов и облегчает настройку оборудования при запуске.
Характеристики
- Тип изделия: объектив Cw серии.
- Артикул: 15-630.
- Фокусное расстояние: 8.5 мм.
- Апертура: f/8.
- Оптическая схема: фиксированное фокусное расстояние.
- Назначение: формирование изображения в компактных системах.
- Подходит для широкого поля зрения и повышенной глубины резкости.
- Используется в камерах, датчиках и измерительных каналах.
Отрасли применения
- Машинное зрение и автоматический контроль.
- Промышленная инспекция изделий.
- Лабораторная визуализация и регистрация процессов.
- Встраиваемые камеры и приборные модули.
- Контроль геометрии и позиционирования объектов.
- Оптико-электронные системы наблюдения.
