Поставщик
|
Edmund Optics |
|
Артикул
|
36-842 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
8.5 мм |
|
Числовая апертура
|
f/5.6 |
|
Серия объектива
|
Cr |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Передний диаметр (мм)
|
26 |
|
Вес (г)
|
60 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Количество элементов (групп)
|
7 (5) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
35.40 |
|
Передняя резьба
|
M25.5 x 0.5 (Male) |
|
Резьба фильтра
|
M30.5 x 0.5 with required adapter #89-942 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
128.6mm - 60.6° |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
47.8mm - 24.4° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
64.6mm - 32.6° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
79.2mm - 39.5° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
88.3mm - 43.6° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
101.0mm - 49.2° |
|
Диаметр (мм)
|
33.8 |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
100 - &infin |
|
Апертура (f / #)
|
f/5.6 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
128.6mm - 60.6° |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
8.50 |
Описание

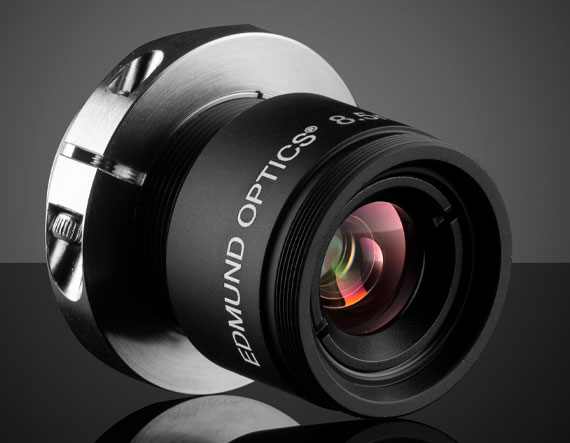

Объектив Cr серии 36-842 с фиксированным фокусным расстоянием 8.5 мм и апертурой f/5.6 предназначен для компактных систем визуализации, технических камер и приборных оптических каналов. Фокусное расстояние 8.5 мм обеспечивает сравнительно широкое поле зрения, что удобно для наблюдения рабочих зон, контроля положения деталей, регистрации процессов и использования в системах машинного зрения. Фиксированная оптика помогает сохранить стабильный масштаб изображения и упростить настройку оборудования.
Апертура f/5.6 обеспечивает практичный баланс между светопропусканием и глубиной резкости. Такая конфигурация полезна для задач, где объект может иметь небольшие перепады высоты или перемещаться в пределах ограниченного диапазона. Объектив подходит для систем, которым требуется устойчивое изображение без сложной перенастройки, а также для приборов, где важны компактность, повторяемость и предсказуемая геометрия кадра.
36-842 может применяться в лабораторных камерах, производственных системах контроля, визуальных датчиках, робототехнических модулях и учебных установках. Он помогает построить простой и надежный канал визуализации для анализа формы, положения, маркировки или состояния поверхности. Фиксированное фокусное расстояние снижает количество переменных при калибровке и облегчает программную обработку изображений.
Характеристики
- Тип изделия: объектив Cr серии.
- Артикул: 36-842.
- Фокусное расстояние: 8.5 мм.
- Апертура: f/5.6.
- Оптическая схема: фиксированное фокусное расстояние.
- Назначение: техническая визуализация.
- Подходит для широкого поля зрения.
- Используется в камерах и системах контроля.
Отрасли применения
- Машинное зрение.
- Промышленная инспекция.
- Лабораторная регистрация изображений.
- Робототехника и датчики.
- Контроль положения объектов.
- Оптико-электронное приборостроение.
